三通路弯式管路连接悬吊构件结构设计

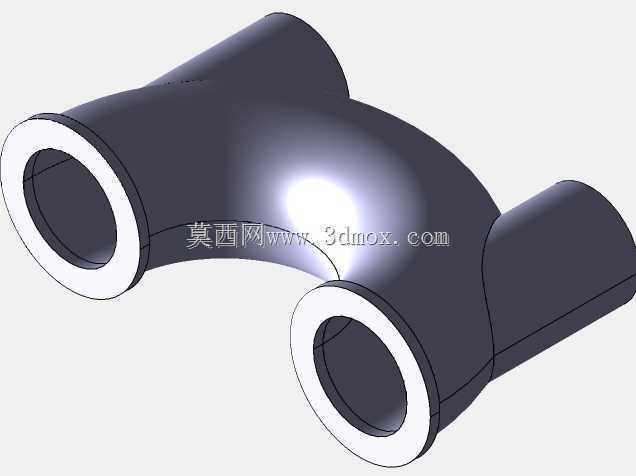

　　在工业流体输送系统、小型液压回路、气动控制管线以及特种实验设备的管路排布场景中，这类三通路弯式悬吊连接构件的使用频率远高于常规直连三通，很多刚入行的结构设计人员在做管路布局时，往往会忽略管路走向转折处的应力集中问题，直接用标准直三通加90度弯头拼接，不仅会额外增加两个连接密封面的泄漏风险，还会让管路整体的固定点受力变得分散，在设备运行产生振动的工况下，拼接位置很容易出现疲劳松动。这款构件的设计核心就是把三通分流和90度转向的功能整合在同一个实体结构上，三个连接端全部采用带环形止口的法兰式对接结构，止口的尺寸公差按照管路连接的H7/h6配合精度设计，安装时可以直接和对应规格的管路端头实现径向定位，不需要额外加装定位销，

　　对接面的粗糙度控制在Ra1.6以内，保证密封垫片压紧后不会出现局部间隙。从结构受力的角度来看，整个构件的弯曲过渡段采用了等壁厚圆弧过渡设计，内壁的转弯半径是管路通径的1.5倍，这个数值是经过流体阻力计算得出的最优值，既不会因为转弯半径过小造成流体在转角处形成涡流增大压损，也不会因为半径过大导致构件整体外形尺寸超标，挤占周边其他组件的安装空间。三个连接端的轴线位置经过精准定位，其中两个端头的轴线处于同一条水平直线上，第三个端头的轴线垂直向下，和另外两个端头的轴线所在平面形成90度夹角，这种布局可以直接适配水平主管路向下引出支路的安装场景，不需要额外调整管路角度。构件的主体壁厚根据常用的1.6MPa工作压力工况计算得出，

　　在保证承压强度的前提下，外壁没有多余的加强筋结构，整体外轮廓光滑流畅，既可以降低铸造或者机加工过程中的工艺复杂度，也能避免在洁净工况使用时表面积灰难以清理。安装边界方面，三个连接端的法兰端面都预留了标准的密封垫片安装槽，槽深是垫片厚度的三分之二，压紧后垫片不会被挤压到管路内部造成通径减小，每个法兰端的螺栓孔位置都做了沉头处理，螺栓安装后端头不会突出构件外表面，不会和周边的固定支架产生干涉。在实际选型使用时，需要注意构件的悬吊受力点设置在弯曲段的重心正上方位置，也就是圆弧过渡的最厚处，这个位置的结构刚度最高，固定后不会因为管路和内部介质的重量产生长期蠕变变形，和常规的拼接式管路组件相比，这款一体化构件的整体重量降低了22%左右，

　　连接密封点减少了三分之二，在有振动的移动设备、紧凑型实验装置的管路系统中使用时，可靠性提升非常明显。设计过程中还特意对三个通路的相贯线位置做了圆角打磨处理，避免相贯线处的锐角造成流体冲刷磨损，长期输送带微小颗粒的流体介质时，不会在相贯线位置出现冲蚀泄漏的问题，构件的外表面没有尖锐棱角，安装操作时不会划伤操作人员，也方便后续做表面防腐或者绝缘涂层处理。
