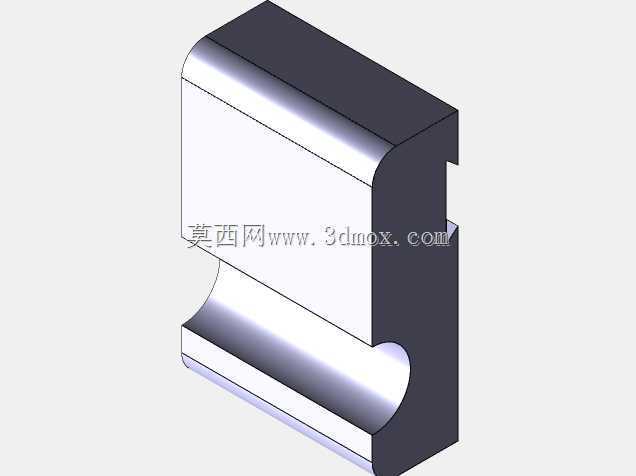

带圆弧卡槽的工业设备限位连接结构件

　　在工业自动化生产线、工装夹具以及各类非标设备的装配场景中，这类带圆弧卡槽的块状结构件是十分常见的连接限位单元，很多设备的工位定位、部件滑移导向环节都会用到同类型的构件。从实际使用场景来看，这类零件常被安装在设备的滑移模组侧边，或是工装板的对接位置，依靠自身的圆弧卡槽与配套的圆柱导杆、销轴类零件配合，实现部件滑动过程中的行程限位、导向支撑，部分场景下也会作为快换结构的卡扣基座，配合弹性销实现部件的快速拆装定位，不需要额外的紧固件就能完成临时固定，大幅缩短设备换型、工装调整的时间。

　　从功能特性上看，这个零件的主体采用方块式基体设计，整体刚性充足，能够承受径向的限位载荷而不发生明显形变，上下两处圆弧槽的同轴度经过设计校核，和配合的圆柱件接触时为面接触，相比点接触的限位结构，接触应力更小，长期往复滑动也不容易出现局部磨损压溃的问题。零件侧边的缺口结构是安装避让位，装配时可以卡在设备的型材立板上，不需要在安装板上加工过大的避让孔，就能让零件的安装基准面和安装板完全贴合，保证装配后的位置精度。零件的棱边除了配合圆弧面之外，其余非配合边都做了小尺寸倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也能在零件压入安装位时起到导向作用，不会因为棱边的锐角刮伤安装板的表面涂层。

　　设计这类零件的时候，首先要确定的是圆弧卡槽的直径尺寸，这个尺寸需要和配合的导杆、销轴直径保持合理的公差配合，一般滑动配合场景下选用H7/g6的间隙配合，既保证滑动过程顺畅无卡滞，也不会因为间隙过大出现晃动，影响限位精度。基体的厚度需要根据实际承受的载荷计算，常规轻载工装场景下厚度不低于15mm就能满足使用要求，如果是重载冲压设备的限位场景，还需要适当增加基体厚度，同时选用强度更高的合金钢材料，并且对圆弧槽表面做淬火处理，提升表面硬度降低磨损速率。安装边界方面，零件的安装孔位（图中未完全展示的背部安装结构）中心距需要和配套安装板的孔位完全匹配，安装面的平面度公差控制在0.02mm以内，避免装配后零件出现倾斜，导致圆弧槽和导杆不同轴，出现滑动卡滞、磨损加剧的问题。零件的整体外轮廓尺寸需要控制在安装空间允许的范围内，侧边的避让缺口深度要大于安装立板的厚度，保证装配后零件的基准面能完全贴紧安装板，不会出现悬空的情况。

　　在实际建模过程中，这类零件的建模逻辑遵循从基体到细节的顺序，首先拉伸生成方块基体，然后通过切除拉伸生成侧边的避让缺口，再通过旋转切除或者扫描切除生成上下两处圆弧卡槽，最后添加倒角、圆角等工艺特征。建模时需要特别注意圆弧槽的中心位置尺寸，这个尺寸直接决定了限位的行程位置，一旦出现偏差，会导致设备工位定位不准，后续的装配、加工工序都会出现尺寸误差。另外，零件的所有配合面都需要在建模时标注好形位公差要求，尤其是圆弧槽的圆柱度、安装面的平面度，这些公差会直接影响零件的实际使用效果。很多新手设计这类零件的时候，容易忽略配合公差和工艺倒角的设置，导致加工出来的零件要么装配不上，要么滑动卡滞，甚至在使用过程中因为应力集中出现开裂的问题。这类零件虽然结构不算复杂，但是在设备中起到的作用十分关键，一旦失效会导致整个工位的定位失效，甚至引发设备碰撞的事故，所以设计时需要充分考虑实际使用的载荷、滑动频率、安装空间等因素，不能只看外形结构随意绘制尺寸。
