电源变压器用L型折弯铜排结构设计

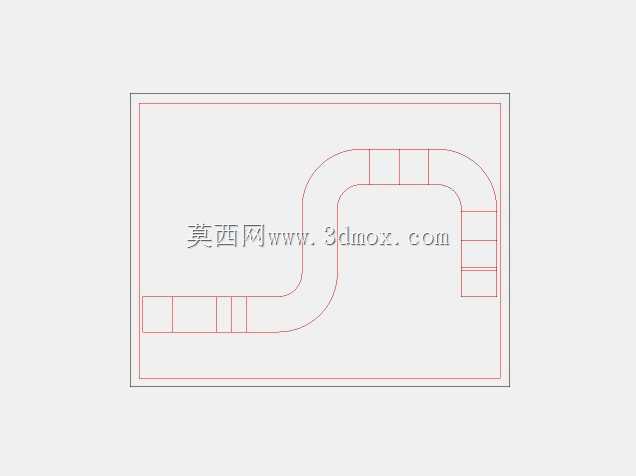

　　在中小功率电源变压器的内部导电连接场景中，大电流回路的连接可靠性直接决定整机的温升表现与长期运行稳定性，这类L型折弯铜排是绕组出线端与外部接线端子之间常用的导电连接件，相比多股软铜线，硬铜排的载流密度更稳定，固定后不会因设备运输振动产生位移，也能避免多股线散丝引发的绝缘间隙不足问题。从实际装配需求出发，这类铜排的折弯段圆弧半径需要匹配铜排自身厚度，常规T2紫铜排折弯时内R取1.5倍排厚即可避免折弯处出现裂纹或截面减薄，图中所示的折弯段均匀分布的分格刻线，是生产过程中用于折弯定位的工艺标记，能保证批量生产时每一件铜排的折弯角度、直段长度一致性，减少装配时的修配工作量。

　　铜排两端的直段分别对应变压器绕组出线端的安装位与外部接线端子的固定位，直段上预留的安装孔位需要与配套的螺栓规格匹配，孔边距需要满足电气间隙要求，避免高压工况下出现沿面放电。设计这类导电铜排时，首先要核算对应回路的额定工作电流，根据载流量选择合适的铜排截面，常规空气自冷工况下紫铜排的载流密度可取3-4A每平方毫米，若变压器安装在密闭机箱内则需要适当降额，增大截面避免温升超标。其次要确认铜排的安装边界，两个连接端点的空间相对位置决定了折弯段的直段长度与折弯角度，图中所示的90度折弯结构适配两个安装面呈垂直分布的布局，折弯处的圆弧过渡不仅能降低加工应力，还能减少电流通过折弯处时的集肤效应影响，降低局部温升。

　　铜排表面的处理方式通常根据应用场景选择，户内常规电源变压器用铜排可采用裸铜搪锡处理，提升抗氧化能力与焊接便利性，若应用在潮湿或有腐蚀气体的工况下，则需要在铜排表面套热缩管或做镀镍处理，同时要保证折弯处的绝缘层贴合紧密，无褶皱或破损。在实际装配过程中，这类成型铜排不需要现场弯折，直接通过螺栓固定即可完成连接，相比现场制作的连接件，能大幅缩短变压器的装配周期，也能避免现场加工带来的尺寸误差。需要注意的是，铜排安装时的紧固力矩需要符合对应螺栓规格的要求，力矩过小会导致接触电阻过大引发局部过热，力矩过大则可能导致铜排变形或螺纹滑牙，固定完成后需要在连接部位做色标标记，方便后期运维检查。

　　另外，铜排与周边其他带电部件、接地壳体之间的安全距离必须满足对应电压等级的电气安全规范，若空间受限无法满足足够的空气间隙，需要在铜排对应位置加装绝缘隔板，避免出现击穿短路故障。这类折弯铜排的尺寸公差需要控制在合理范围内，直段长度公差一般取±0.5mm，折弯角度公差控制在±0.5度，保证安装时孔位能够精准对齐，不会出现强制装配导致的铜排内应力，长期运行下内应力释放可能导致连接部位松动，引发接触不良故障。从生产工艺角度看，这类铜排采用数控折弯机加工即可保证精度，加工前需要对铜排原材料做校平处理，避免原材料本身的平面度误差影响最终安装精度，下料时采用激光切割或精密冲裁保证孔位与外形尺寸的准确性，去除所有毛刺飞边，防止尖端放电。
