十字轴式关节连接头结构设计方案

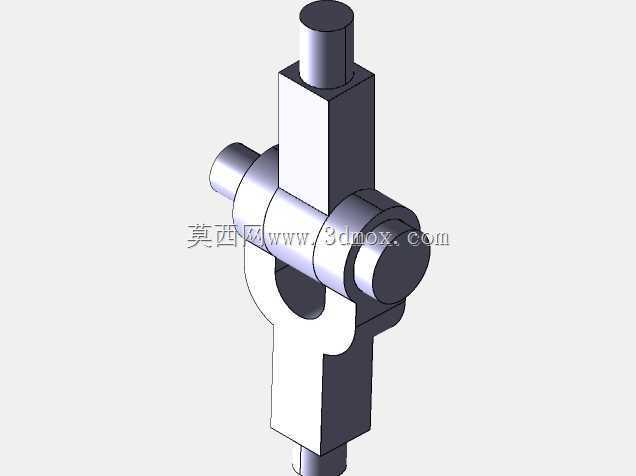

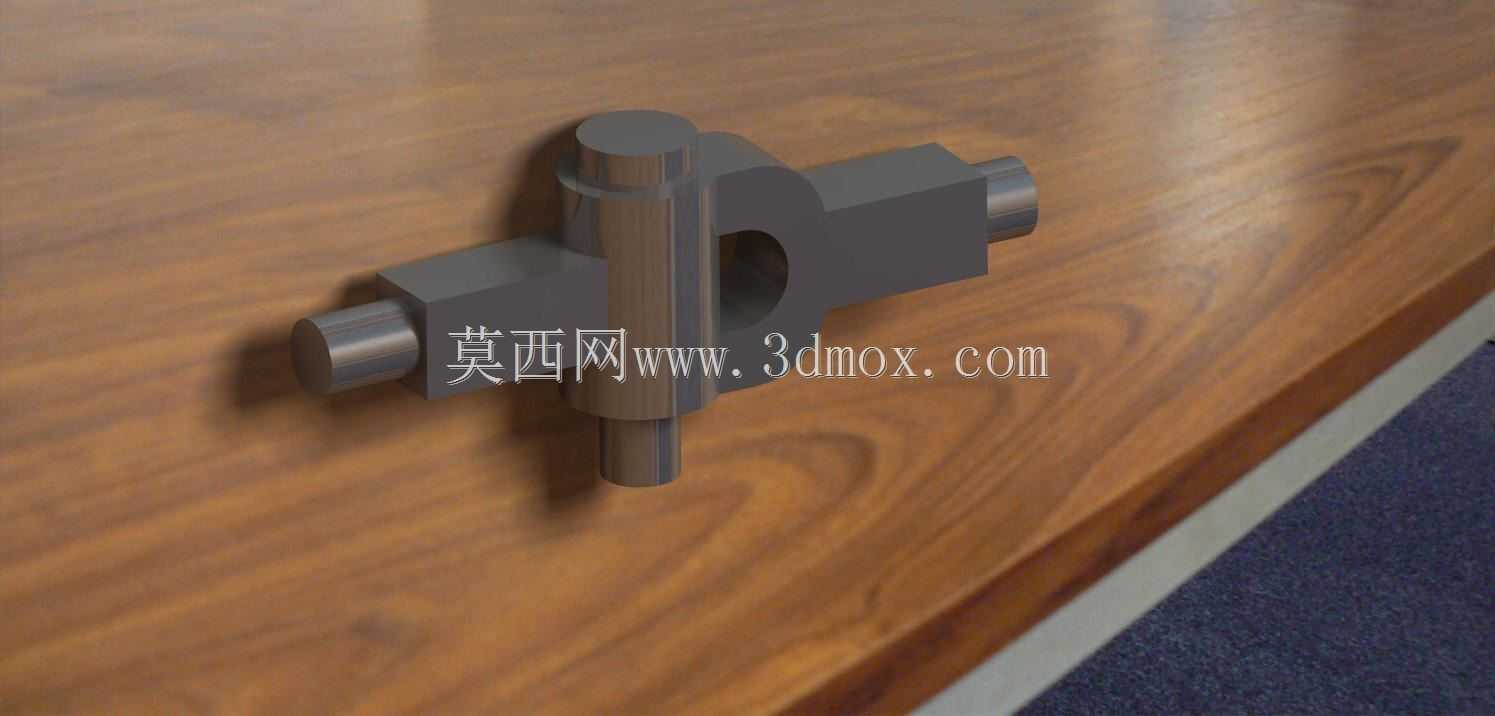

　　在各类需要实现多自由度扭矩传递、角度补偿的机械传动场景中，铰接类连接接头是应用频次极高的基础部件，这类部件的设计合理性直接决定了整套传动机构的运行平顺性与负载耐受能力。本次设计的关节接头采用十字轴式核心结构，区别于普通的单销轴铰接结构，该结构可同时实现两个垂直方向的角度偏转，能够适配安装过程中存在的轴向偏差、角度偏差，补偿传动链路中因加工误差、装配形变、运行震动带来的位置偏移，避免传动部件因刚性约束产生额外内应力。从实际应用场景来看，这类接头常被用于操纵机构的力传递链路、小型设备的联动铰接部位、稳压设备内部的调节机构连接端，在需要往复摆动、小角度扭矩传递的工位上，这类结构相比万向联轴器结构更紧凑，占用安装空间更小，适合安装边界受限的紧凑型设备内部。

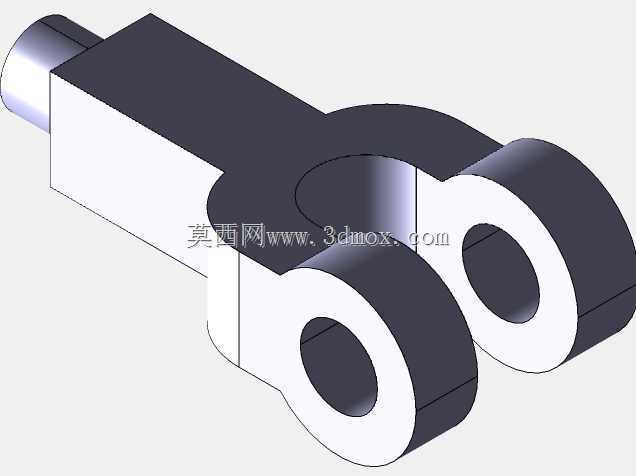

　　设计过程中首先明确了核心受力路径，接头的两个对接轴段分别对应两个被连接件的安装位，中间的十字销轴作为力传递的核心载体，所有作用在接头处的推拉载荷、扭转载荷都会通过十字轴的四个轴颈分散到两侧的接头本体上，因此在结构设计时，十字轴与本体的配合孔位采用了过渡配合公差，既保证装配后无明显旷量，也避免过盈配合带来的装配应力。接头本体的轴段部分设计为等直径圆柱结构，可直接插入对应连接件的安装孔内，通过径向顶丝或者横向穿销实现固定，这种安装方式不需要额外设计法兰盘结构，进一步压缩了部件的整体外形尺寸，适配狭小空间内的装配需求。

　　从安装边界来看，该接头的横向轴段总长度控制在适配常规小型安装孔的尺寸范围内，纵向销轴的伸出长度预留了足够的装配间隙，当两个对接部件存在最大15度的角度偏差时，接头摆动过程中不会与周边的结构件产生运动干涉。本体上的减重孔设计并非单纯为了减少材料用量，孔位的位置经过受力校核，避开了应力集中的轴肩部位，在保证整体结构强度满足额定负载要求的前提下，降低了部件自身重量，减少传动链路中的运动惯量，适配需要频繁往复摆动的工况，避免因部件自重过大带来的动作迟滞问题。

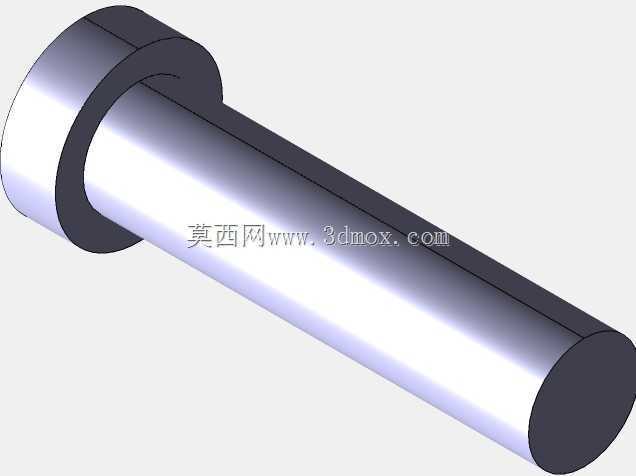

　　细节设计上，所有轴肩位置都做了小圆角过渡处理，避免机加工过程中产生应力集中缺口，在长期承受交变载荷的工况下，圆角过渡结构能够大幅降低裂纹萌生的概率，延长部件的使用寿命。十字销轴的两端采用了铆接固定结构，装配完成后销轴不会在运行过程中出现轴向窜动，相比卡簧固定的方式，铆接结构的抗震动能力更强，适合存在持续震动的设备运行环境。接头的整体外形没有多余的凸起结构，所有棱边都做了倒角处理，既方便装配过程中的对准操作，也避免安装维护过程中尖锐棱边划伤操作人员。

　　在实际选型适配过程中，这类关节接头需要重点核对三个核心参数：一是对接轴段的直径与长度，确保能够插入被连接件的安装孔内并获得足够的配合长度，保证载荷传递的稳定性；二是十字销轴的直径，该尺寸直接决定了接头能够承受的最大扭矩与推拉载荷，需要根据实际工况的负载上限做匹配；三是接头的最大允许摆角，需要确认在设备全行程运动过程中，接头的偏转角度不会超过结构允许的极限值，避免结构卡死或者销轴受剪切力断裂。不同于大扭矩传动场景使用的十字轴式万向联轴器，这类紧凑型关节接头更偏向小负载、高精度的操纵与调节链路，因此在配合公差的选择上更偏向小间隙配合，保证动作传递的灵敏度，减少空行程带来的操作误差。

　　建模过程中对所有配合面都做了公差标注的预留，轴段的配合面粗糙度要求控制在Ra1.6，保证装配后滑动顺畅无卡滞，非配合面的粗糙度控制在Ra6.3即可，不需要额外的精加工处理，兼顾加工成本与使用性能。整体结构没有复杂的曲面特征，所有特征都可以通过常规的铣削、钻削工艺完成加工，不需要特殊的定制刀具，适合小批量加工生产，也方便后期维护时的配件替换。
