交流稳压器铰接式支撑连接构件

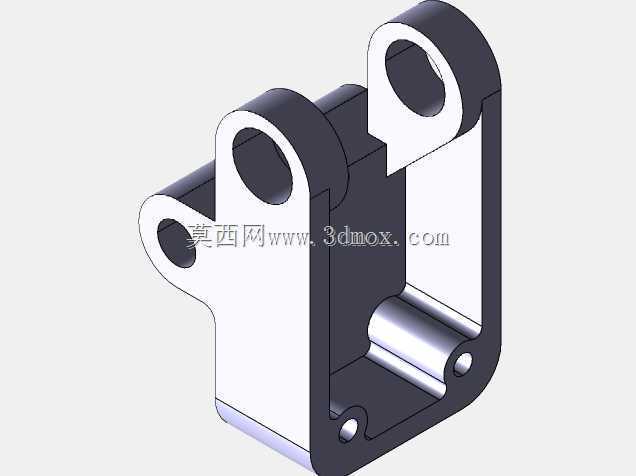

　　该铰接支撑构件属于交流稳压供电设备内部的机械传动限位组件，在整套稳压调压机构中承担摆臂铰接、行程限位与部件承载的核心作用。交流稳压器在市电输入电压波动时，需要通过碳刷沿自耦变压器柱面往复滑动调整输出匝数比，实现输出电压稳定，该构件正是碳刷驱动摆臂的末端铰接支座，一端连接调压驱动连杆，另一端通过两处同轴销孔与设备机架铰接，中部预留的弧形避让槽为碳刷架的往复摆动提供运动空间，避免摆臂在全行程动作时与周边线圈、接线端子发生运动干涉。从结构设计逻辑来看，构件采用双侧立板平行布置的框型构型，两侧立板顶端各加工一处同轴通孔，用于穿装铰接销轴，通孔周边做加厚凸台处理，销轴装配后接触面压应力均匀分散，长期反复摆动不会出现孔口椭圆变形；

　　立板底部通过横向连接板连为整体，连接板上预留两处小直径安装孔，可通过紧固件将构件下半段与稳压器内部钣金机架锁附固定，框体内部下半段集成圆柱状抵接面，作为摆臂摆动的机械硬限位，当调压机构走到行程两端时，摆臂侧面直接抵靠在该圆柱面上，阻断碳刷继续超程移动，避免碳刷从自耦变压器绕组端部滑脱造成设备断电或绕组刮损。实际选型适配时，该构件的安装边界需要匹配常规立式交流稳压器的内部腔室尺寸：双侧立板的外侧间距要小于机架铰接支座的开口宽度，顶端铰接孔的中心到底部安装面的垂直距离，需要和驱动连杆的回转半径匹配，保证碳刷在全调压行程内的压力始终维持在设计区间，不会出现摆臂过死点卡滞或者碳刷接触压力不足打火的问题。建模过程中所有铰接孔的同轴度、

　　安装孔的位置度都按照钣金装配的公差等级做了约束，立板与连接板的交接位置做了圆角过渡，避免冲压或者机加工过程中应力集中出现开裂，构件整体轮廓没有突兀的外伸结构，在稳压器内部紧凑的布线空间里不会剐蹭周边导线，装配时可以从腔室侧方直接滑入安装位，销轴穿装后配合开口销即可完成轴向限位，后期维护拆解也不需要动用大型工装，单人即可完成更换作业。
