阶梯轴带法兰盘副警长装配结构

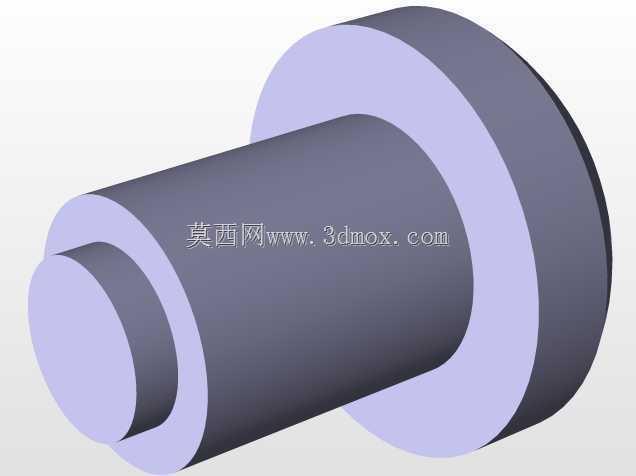

　　该回转类装配结构以同轴布置的阶梯轴段与端部法兰盘为核心，整体呈现典型的轴盘组合形态，常用于需要轴向定位、端面贴合以及扭矩或载荷传递的机械连接部位。模型中大直径圆盘位于轴体一端，形成明显的限位端面；轴体沿轴线方向分出多级圆柱段，直径逐级变化，能够为轴承、套筒、轮件或其他配合零件提供安装基准。

　　从实际使用场景看，这类结构常见于小型传动装置、支撑组件、夹具辅件以及设备内部的定位连接单元。法兰端盘可承担轴向止挡作用，装配时贴靠相邻零件端面，限制轴系沿一个方向的窜动；较细的轴端则可伸入配合孔位，完成径向定心。多级轴肩不仅是零件安装的靠面，也便于在拆装时区分配合顺序，减少错装风险。

　　结构设计上，圆盘与主轴保持同一回转中心，外圆、端面和轴段之间的同轴关系是建模重点。法兰盘厚度决定端面承压面积和限位刚度，盘径越大，与邻接件的接触范围越充分，但也会增加径向占用空间。轴段长度需要结合被连接件宽度、挡圈位置以及锁紧空间综合确定；若轴端过长，可能造成干涉或悬臂冗余，过短则会影响配合深度。

　　外形边界方面，该零件最大轮廓集中在法兰盘外圆处，轴向长度由细轴端延伸至盘体背面。安装时应优先校核法兰盘外圆与周边壳体、机架或护罩之间的间隙，同时确认细轴端进入孔位后的剩余空间。轴肩过渡位置在真实加工中通常需要圆角或退刀结构，以降低应力集中并满足车削、磨削工艺要求。

　　三维建模过程中，回转体主体可通过旋转特征生成，再依据装配关系补充轴段端面、盘体侧面和配合边界。装配体环境下应重点检查轴线重合、端面贴合以及相邻零件的干涉情况。对于需要承受旋转载荷的工况，还应结合键槽、紧定螺钉、轴承位或密封圈位置进一步细化；若仅作为定位辅件使用，则当前轴盘结构已能够清晰表达定心、限位和端面支撑的基本功能。
