叉形铰接连接头机械结构

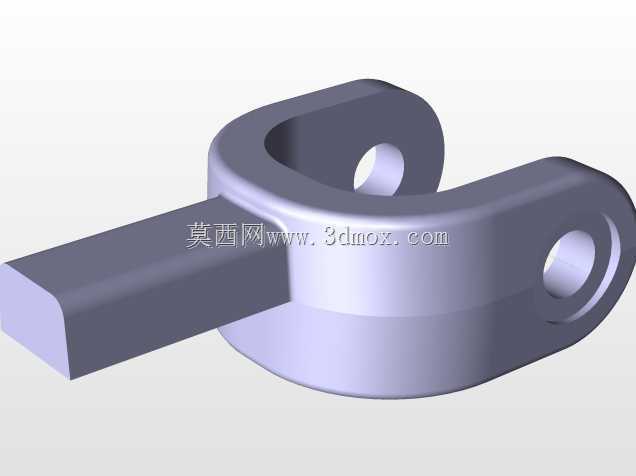

　　该叉形铰接连接头属于机械传动与连杆机构中常用的末端连接件，整体采用一体式铸锻后机加工的结构思路，主体由单侧伸出的扁方传动杆、中部环形基座以及上端对称分布的双耳叉体三部分构成，在各类轻工输送线、小型工装夹具、农用操纵连杆、设备门体支撑机构中都能见到同类结构的应用场景。从实际装配逻辑来看，伸出的扁方杆段主要用于和外部杆件、调节套或者驱动摆臂进行嵌合连接，扁方截面可以有效限制周向转动，相比圆杆配合平键的方案，在中小载荷的铰接工况下装配更便捷，不需要额外加工键槽，也能避免长期往复摆动时键连接出现的旷量问题。中部的环形基座是整个零件的受力过渡区域，设计上采用了大圆角过渡衔接杆段与双耳叉体，载荷从杆段传递到叉耳的过程中，

　　应力会沿着环形壁面均匀分散，不会在直角交接位置出现应力集中，实际建模时该区域的圆角半径需要结合铸件最小壁厚要求设置，避免铸造过程中出现壁厚突变导致的缩孔缺陷。上端的双耳叉体对称开设同轴销轴孔，两个耳板的间距预留了标准配合间隙，用于嵌入对侧的单耳连接端，穿入销轴后即可实现两个构件之间的相对摆动，销轴孔的端面预留了沉台结构，可以适配轴用挡圈或者润滑衬套的安装，在频繁摆动的工况下，衬套可以优先选用铜基含油材质，无需频繁加注润滑脂就能降低耳板孔的磨损速度。建模过程中需要优先锁定销轴孔的同轴度公差，两个耳板的孔位偏移量需要控制在机加工允许的公差范围内，否则穿入销轴后会出现卡滞，摆动时附加额外的径向载荷。安装边界方面，

　　扁方杆的伸入长度需要匹配外部连接套的深度，预留足够的锁紧螺纹孔或者横向销孔位置，双耳叉的开口宽度要比对侧嵌入件的厚度大0.2到0.5毫米，保证摆动过程中不会出现侧面摩擦干涉，零件整体的外轮廓回转半径需要提前在装配体中校核，避免连杆摆到极限角度时和周边机架、护罩发生碰撞。这类铰接件在设计时不需要追求过高的尺寸精度，核心受力部位的耳板厚度、销轴孔直径、杆段截面尺寸需要按照实际承受的拉压载荷、摆动冲击载荷校核，非配合的外表面可以保留铸造拔模斜度，减少后续机加工的工序量，在满足结构强度的前提下控制零件的整体重量，降低连杆往复运动时产生的惯性冲击。
