带通风栅与双耳安装座的电机防护端盖

　　该端盖面向小型交流电机、风机类电机及稳压设备配套电机的端部防护需求，常见于桌面通风设备、小型动力单元和需要侧向固定的紧凑传动场景。端盖直接罩在电机定子与转子端部外侧，一方面阻挡异物进入绕组和轴承区域，另一方面通过正面格栅维持空气流通，避免电机运行时热量在封闭壳体内积聚。

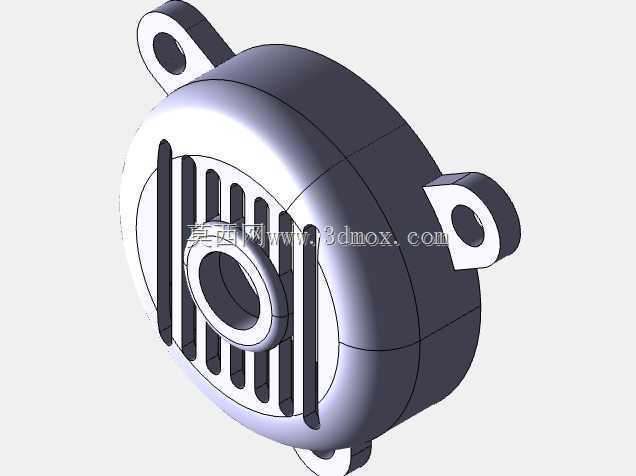

　　结构上，盖体采用近似圆盘的浅罩形态，外缘形成包覆电机壳体的环形侧壁，正面中心设置凸起的轴承座或轴套避让区域，中间开孔用于转轴、轴承外圈或装配定位结构通过。中心孔周围布置多道沿径向延伸的长条形通风栅，栅条之间保留连续通道，使冷却气流可以沿电机轴向穿过端盖。格栅并非简单开槽，而是与盖体曲面一体过渡，既保证通风面积，也维持正面受压时的刚性。

　　盖体两侧伸出对称安装耳，耳片上加工同轴圆孔，用于螺钉穿过并将端盖固定到电机壳体或设备支架上。耳片与圆盘主体之间采用加宽过渡，减少装配拧紧时根部应力集中；孔位位于盖体最大轮廓之外，安装工具可从侧面接近，不必先拆卸正面附件。对于需要频繁维护电刷、轴承或风叶的设备，这种双耳结构能让端盖拆装路径更直接。

　　建模时需重点控制三条边界：一是中心孔与电机轴承室、转轴的同轴关系，孔周凸台高度要满足轴承定位或间隙避让；二是两侧安装孔的孔距、孔径和端面贴合度，它们决定端盖能否顺利贴合电机壳体；三是通风栅的宽度、壁厚和根部圆角，栅缝过宽会降低防护能力，栅条过薄则在注塑或冲压后容易变形。盖体侧壁内径、包覆深度和止口台阶应与电机外壳外径匹配，避免出现装配后偏心、晃动或密封面悬空。

　　从实际选型看，该端盖适合质量较轻、转速较高、依靠自然通风或内置风叶散热的电机。外形圆盘提供主要防护空间，外伸耳片承担安装定位，正面格栅承担散热与目视检查功能。三维结构中各特征层次清楚：中心凸台保证轴系区域刚度，环形侧壁控制包覆范围，径向栅条兼顾气流和强度，侧向耳片提供可靠紧固点。设计人员可在此基础上调整盖体直径、耳片孔距、格栅密度及止口深度，以适配不同功率和安装空间的电机端部。
