GM13微型直流减速电机结构造型

项目分类:电机 发布时间:2024-10-14 ID:783424

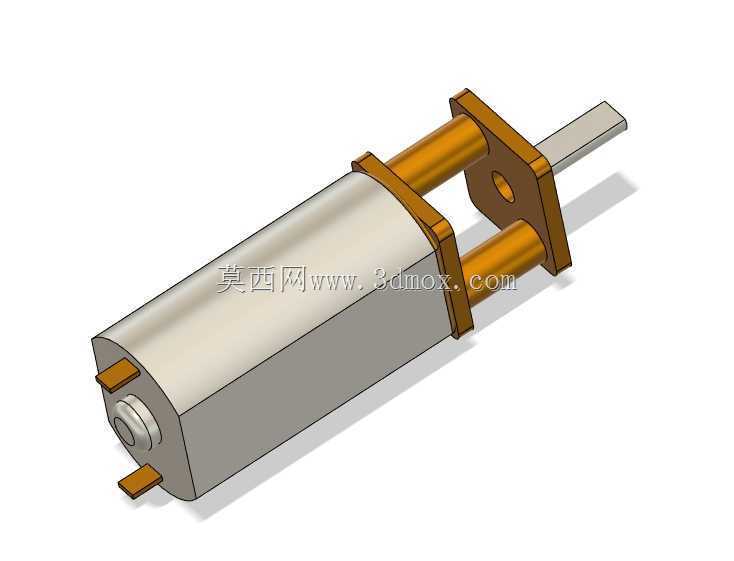

  • GM13微型直流减速电机结构造型

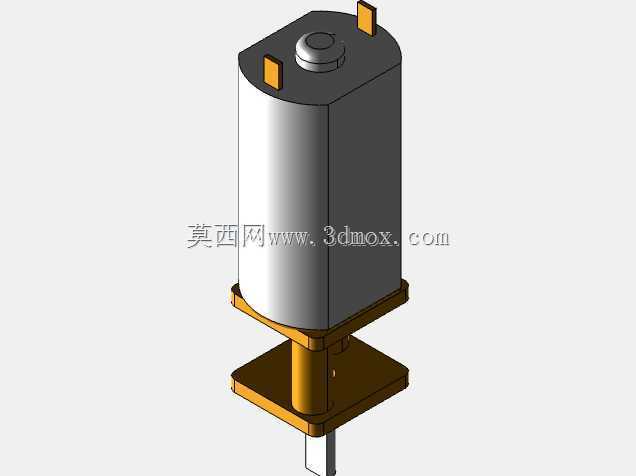

  • GM13微型直流减速电机结构造型

  这类小尺寸直流减速电机常见于空间受限但需要稳定低速扭矩的执行端,像智能门锁锁舌驱动、小型云台角度调整、电动玩具履带轮、精密给料机构的拨片动力,都能看到同规格产品的应用。它的核心作用是把内置转子的高转速低扭矩输出,通过减速齿系转换成低转速大扭矩动力,同时依靠前端安装支架把整机固定在设备壳体上,输出轴直接对接负载件,省去额外联轴器的布置空间。从结构设计逻辑来看,整机采用圆柱金属机壳包裹内部定子、转子与碳刷组件,机壳尾部预留两个对称的焊接引脚,直接对应供电正负极,接线时不需要额外做端子转接,适配小批量设备的快速焊装工序。前端的棕色安装支架是整机装配的定位基准,支架上开有定位孔与固定孔,安装时先把支架贴合设备安装面,

  穿入紧固螺丝完成周向限位,避免电机运转时自身跟转;输出轴采用扁位结构,和配套传动件的扁孔配合后,可彻底消除轴与负载之间的周向间隙,传递扭矩时不会出现打滑空程。设计阶段首先要锁定的是安装边界:整机圆柱段外径适配13mm级别的安装仓,机身长度方向从尾部引脚端面到输出轴顶端的总尺寸,要提前在设备壳体里预留出避让空间,尤其是尾部两个供电引脚需要留出焊线与走线的间隙,不能和周边金属结构发生短路接触。支架的安装孔位间距需要和设备壳体的预装螺柱严格对齐,若孔位偏差超过0.2mm,装配时会出现电机壳体受挤压变形,内部齿系卡滞的问题。输出轴的伸出长度也要匹配负载件的安装厚度,扁位的铣削深度要保证传动件锁紧后,轴向不会出现窜动。实际选型建模时,

  还要考虑电机工作时的发热余量,机壳和周边塑料结构件之间要留出至少0.5mm的散热间隙,避免长时间堵转时机壳高温烫坏周边塑胶件。建模过程中要把机壳的卷边接缝、支架和机壳的卡扣配合结构、输出轴和前端盖的同轴度关系都还原到位,做机构运动仿真时,可以模拟输出轴带负载转动时的整机受力,检查支架安装脚的强度是否能承受启停瞬间的反扭矩,也能提前验证周边管线和电机本体是否存在运动干涉。这类微型动力件的结构细节还原度,直接影响小型消费电子、小型自动化执行机构的整机装配可行性,建模时不能只做外观示意,必须把安装定位、接线避让、扭矩传递的所有配合关系都梳理清楚。
