步进电机结构设计与装配方案

　　在自动化生产线的点位输送、3D打印设备的进给轴驱动、精密检测仪器的位移调节场景中，步进电机是将电脉冲信号转化为角位移的核心执行部件，其结构设计的合理性直接决定了整套传动系统的定位精度、运行平稳性与负载适配能力。这款步进电机的设计围绕法兰安装场景做了针对性优化，输出端采用标准圆形法兰结构，法兰端面均匀分布6个安装沉孔，孔位公差严格按照IT7级精度控制，可直接适配市面上多数标准安装支架、丝杠模组连接座，无需额外加工转接板，能大幅缩短设备组装时的机械调试周期。输出轴采用带扁位的圆柱轴结构，轴伸长度经过反复校核，既保证与联轴器、同步带轮的配合长度足够传递额定扭矩，又避免轴伸过长导致的悬臂弯曲变形，轴端的倒角处理方便装配时快速对准连接件内孔，减少装配过程中的磕碰损伤。

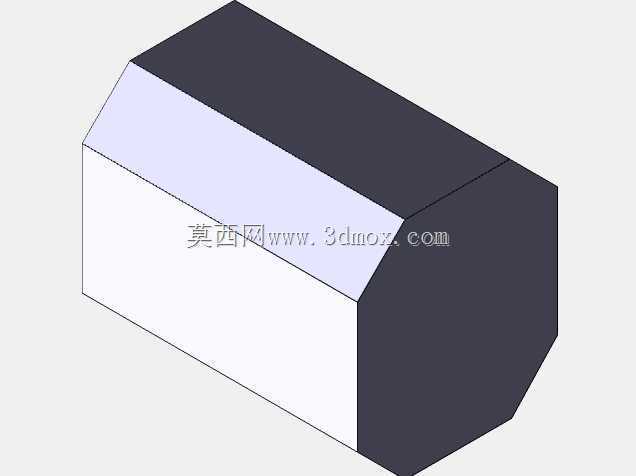

　　从内部结构的设计逻辑来看，定子与转子的气隙控制是核心要点，设计时将气隙值控制在0.03-0.05mm区间，既保证气隙磁密足够提升输出扭矩，又避免气隙过小导致的转子扫膛风险，定子绕组的排布采用多极细分适配结构，可匹配常见的两相、三相驱动控制器，满足不同细分精度下的运行需求。电机外壳采用多边形切削结构，并非传统的圆形外壳，这种设计一方面增加了外壳的散热表面积，电机长时间运行时的热量能通过外壳更快散出，降低绕组温升，延长绝缘件使用寿命；另一方面多边形的平面结构可方便安装光电传感器、磁感应开关等附件，无需额外设计抱箍类固定件，在紧凑安装空间内的适配性更强。

　　在安装边界的考量上，这款电机的总长控制在适配42、57机座的常规安装尺寸区间，机身最大外径与同规格标准步进电机保持一致，可直接替换现有设备上的同功率步进电机，无需修改设备上的安装孔位与避让空间。后端盖的结构设计预留了编码器安装位，若后续需要闭环控制升级，可直接加装增量式编码器，不用重新设计后端盖结构，降低产品迭代的开模成本。出线端的位置设置在机身侧面而非尾部，在尾部空间受限的安装场景中，比如多轴模组的Z轴安装位，侧面出线可避免线缆与其他运动部件发生干涉，线缆出口处做了防水密封槽设计，可适配普通工业环境下的防泼溅需求，不用额外加装防护套。

　　实际应用中，这款电机可覆盖0.5N·m到2N·m的扭矩输出区间，适配低速平稳运行的传动场景，比如包装设备的送膜机构、电子加工设备的料带输送机构、小型数控机床的进给轴，其转子的转动惯量经过匹配设计，加减速过程中不会出现明显的过冲现象，配合细分驱动器可实现0.01度级别的定位精度。设计过程中对所有配合面的形位公差做了明确标注，轴承安装位的同轴度、法兰端面与输出轴的垂直度都严格控制，保证电机高速运行时的径向跳动量小于0.02mm，减少运行过程中的振动与噪音，在静音要求较高的办公类自动化设备中也能适配。外壳的边角处做了倒角处理，避免装配过程中锐边划伤操作人员，同时所有外露金属件都做了阳极氧化处理，提升防锈能力，在普通车间环境下长期使用不会出现表面锈蚀的情况。
