车载承压储液罐体曲面结构设计

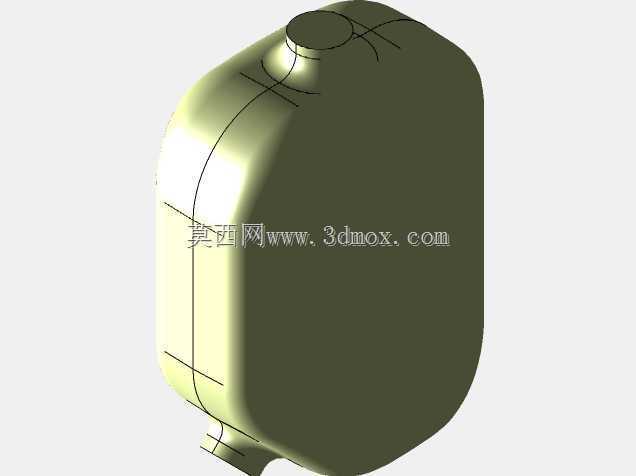

　　该模型呈现的是车载场景下使用的中空承压储液罐体结构，整体采用大圆角过渡的类长方体构型，这类构型在整车布置环节非常常见，既兼顾了机舱或底盘有限空间内的容积利用率，也通过圆弧曲面规避了直角棱边带来的应力集中问题。罐体主体的四个侧壁均做了大弧度外凸处理，相邻面之间没有尖锐折角，当内部充入带压流体、或者车辆行驶过程中出现颠簸冲击时，内压产生的薄膜应力可以沿着连续曲面均匀分散，不会在转角位置出现应力峰值，长期使用下抗疲劳开裂的表现要远优于直角方箱结构。

　　从结构细节来看，罐体上下两端分别伸出同轴的管状接口，上端接口直径偏小，一般作为加注口或者排气溢流口使用，下端接口直径与上端接近，主要承担液体排出、或者管路对接的功能。接口根部做了渐变圆弧翻边，和罐体主体曲面顺滑衔接，没有出现截面突变，这一设计细节是建模时需要重点把控的部分：如果接口和罐体直接直角相接，焊接或者吹塑成型后根部很容易出现厚度减薄、应力集中的问题，通过圆角过渡可以让接口位置的承载能力大幅提升，也能避免流体在罐内流动时在接口根部形成涡流滞留。

　　在整车布置的安装边界上，这类罐体的外轮廓尺寸需要和周边预留的安装空间做匹配：主体的大面可以贴合车身的安装支架，曲面外形不会和周边的线束、管路发生硬干涉，罐体的总高度、宽度方向的投影都控制在常规车载储液部件的布置区间内，上下伸出的接口预留了足够的管路装配空间，不需要额外改动周边部件的位置就可以完成对接。设计过程中曲面的曲率连续性是核心要点，主体的各个圆角面之间保持G2连续，不管是采用滚塑、吹塑工艺生产塑料罐体，还是采用冲压焊接工艺制作金属罐体，连续的曲面都能保证坯料在成型过程中壁厚均匀，不会出现局部拉伸过度导致的强度薄弱区。

　　实际使用中这类罐体可以承载冷却液、洗涤液或者低压燃油类介质，封闭的壳体结构可以耐受车辆运行中的振动、温度交变带来的形变，曲面自身的形变余量也能缓冲介质热胀冷缩产生的内部压力变化，不需要额外加装过多的加强筋就可以满足结构强度要求，整体结构简洁，成型和装配的工艺性都比较好。
