汽车轮毂轮辋辐条一体化结构设计

　　该轮辋结构面向乘用车辆行走系统的装配场景，核心作用是承载轮胎、对接车桥轮毂安装位，在车辆行驶过程中传递整车垂向载荷、转向侧向力以及驱动制动扭矩，是整车行走机构里连接轮胎与转向节的关键受力部件。

　　从结构设计逻辑来看，本次建模采用轮辋筒体与辐条支撑一体化的布局思路，外侧环形筒体预留轮胎胎圈的贴合安装面，筒体边缘做适配轮胎装卡的翻边轮廓，保证轮胎充气后胎圈可以完全卡入轮辋限位槽，避免高速行驶过程中轮胎出现滑脱、窜动的风险。中部辐条采用多组交叉放射式构型，辐条从中心安装盘向外延伸对接轮辋筒体内壁，既通过放射状的力流路径把中心安装位的载荷均匀分散到整个轮辋环面，又通过辐条之间的镂空区域留出制动系统散热通道，车辆频繁制动产生的热量可以透过辐条间隙快速散出，避免制动盘过热出现制动力衰减。

　　中心安装区域预留了均匀分布的螺栓过孔位，孔位周边做局部加厚凸台处理，螺栓锁紧后压紧力可以通过凸台均匀扩散到辐条根部，避免应力集中在开孔边缘导致长期交变载荷下出现开裂。建模过程中对辐条与轮辋筒体的交接位置做了平滑过渡圆角处理，完全消除直角相贯的应力集中点，匹配车辆行驶过程中反复承受的冲击载荷、交变弯曲载荷的受力特性。

　　安装边界层面，轮辋的轴向宽度、筒体直径都按照常规乘用车辆轮胎的适配尺寸设定，中心安装盘的端面预留了与轮毂轴头贴合的平整基准面，螺栓孔的分布圆直径、孔位数量都匹配常规乘用车轮毂的安装标准，装配时无需额外修改连接结构即可直接对接原厂轮毂轴头。辐条的镂空尺寸同时兼顾了避让空间需求，镂空区域的轮廓完全避开内部制动卡钳的运动包络，车轮转向、上下跳动过程中不会出现辐条与卡钳、悬架部件的运动干涉。

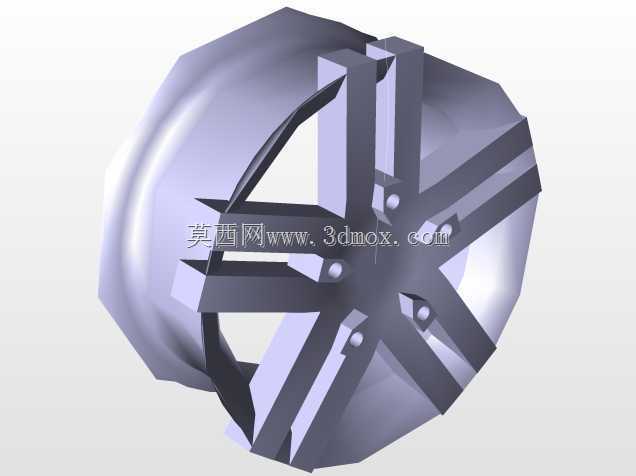

　　外观构型上辐条采用交错立体切面设计，在保证结构刚度的前提下尽可能削减非受力区域的材料余量，既降低轮辋整体自重，减少行走系统的非簧载质量，提升车辆悬架的响应特性，立体切面的造型也同步满足整车外观的装饰需求。整个三维建模过程完整还原了轮辋从筒体、辐条到安装孔位的所有细节特征，结构工程师可以直接基于该模型开展受力仿真校核、装配干涉检查，也可以作为改装轮毂方案设计的基础原型，调整辐条造型、安装孔位参数即可衍生出适配不同车型的轮辋方案。
