货运卡车侧防护栏结构三维造型

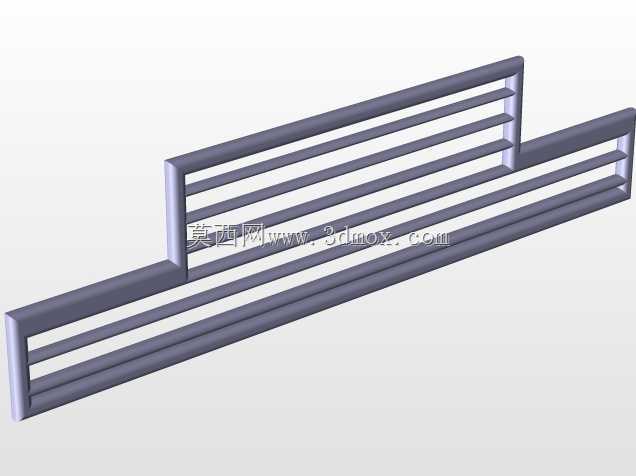

　　该结构围绕货运车辆侧面防护需求展开，主体由左右两组矩形外框和多根平行横向杆件组成，形成连续的侧向阻挡面。实际装车时，这类构件布置在货箱下方、车轮之间或轴距较长的车身侧面，用于降低小型车辆、非机动车或行人卷入车底的风险，同时也能在低速刮碰、站台靠泊和狭窄通道会车时吸收部分侧向接触载荷，减少车身下部管路、油箱、储气筒、线束及支架受到直接冲击的概率。

　　建模时先按整车侧面边界确定护栏总长、离地高度和前后端位置，再根据车架纵梁、货箱支撑梁及附件避让关系拆分左右框架。图中结构采用高低错位的分段形式，并非简单直板：左侧框架纵向延伸较长，右侧框架相对靠后，两段之间通过横向杆件保持视觉与受力上的连续。这样的处理便于适应车架台阶、悬架运动空间、油箱检修口或登车位置，避免防护件与车辆原有部件发生干涉。

　　杆件截面以规则矩形或方形型材为基础，外框承担整体轮廓和端部连接刚度，内部多道横杆则提高侧向受载时的抗弯能力。横杆之间保留均匀间隙，既控制材料用量，也保证清洗、检查和喷涂作业的可达性。框架端部需要预留与支架连接的安装面，实际工程中通常再配合L形角板、U形抱箍或螺栓支座固定在车架纵梁外侧；若车辆需要频繁换装专用上装，也可将连接座设计成可调节孔位，使护栏在不同轴距、不同货箱形式下复用。

　　从外形尺寸看，护栏长度应覆盖车身侧面无防护的开放区域，高度方向需兼顾离地间隙与防护有效面积。下端不能过低，以免通过坡道、坑洼路面或越野路段时刮地；上端也不宜过高，避免遮挡侧标志灯、影响货箱翻转或与车厢侧板产生摩擦。前后端部应做收边和圆滑过渡，减少突出尖角，杆件交接处需保证焊接或装配后的连续传力路径。

　　在结构校核中，重点关注横向推杆作用下的局部变形、连接支架强度以及螺栓剪切风险。单根横杆不能孤立看待，外框立柱会把侧向力传递到上下横杆，再经端部支架分散到车架，因此建模时应保留杆件中心线、截面壁厚和安装孔位，便于后续抽取梁单元或建立焊接组件进行静力学分析。若用于轻量化车型，可在满足防护高度和承载要求的前提下调整壁厚、杆件数量与截面高度；若用于重型货运场景，则应加大端部连接板尺寸，并在受力集中位置增设加强衬板。

　　该三维造型直观呈现了侧防护栏的框架关系、分段边界和杆件排布，可作为货运车辆安全附件设计、改装车布置校核、型材件展开以及装配干涉检查的基础参考。
