直列四缸发动机排气歧管总成

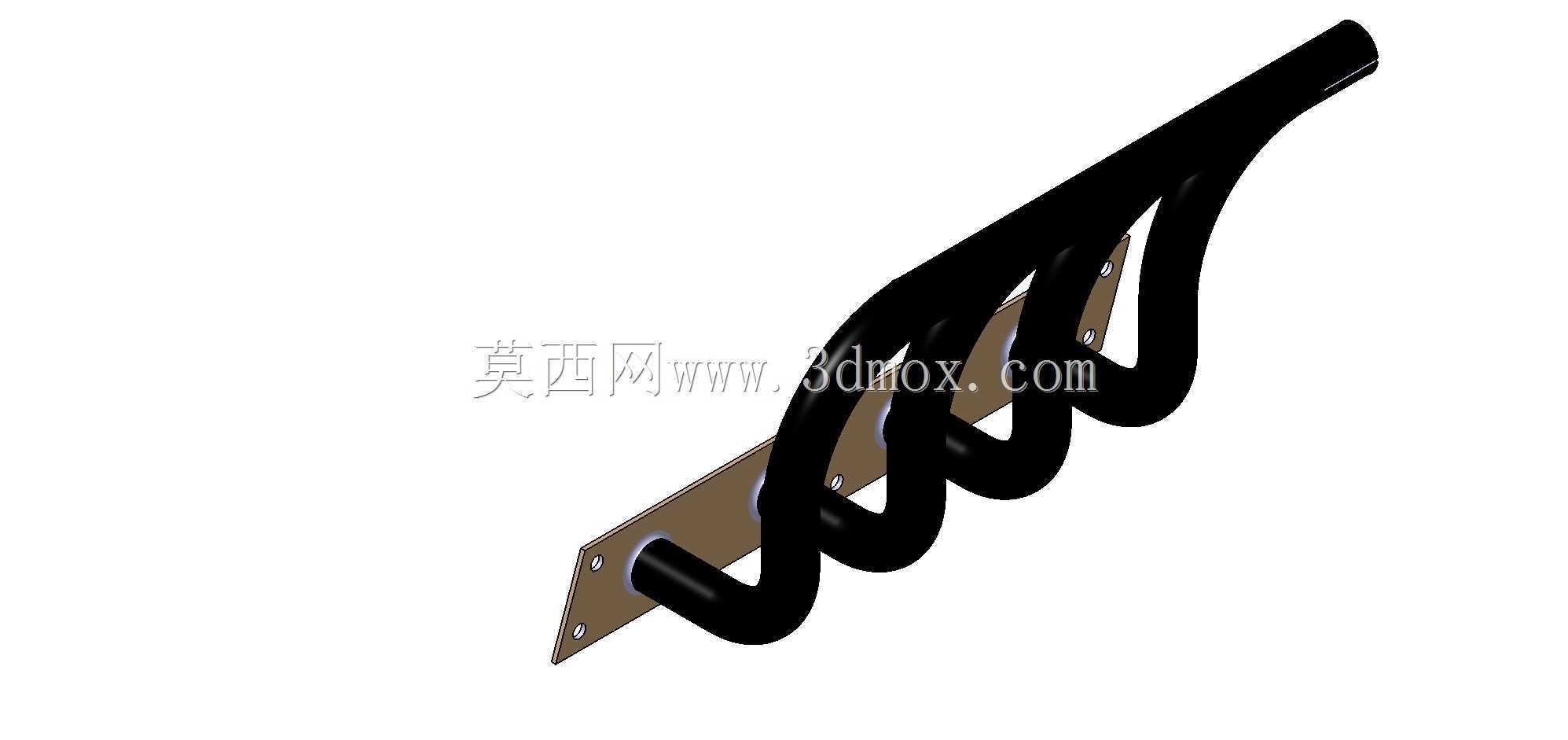

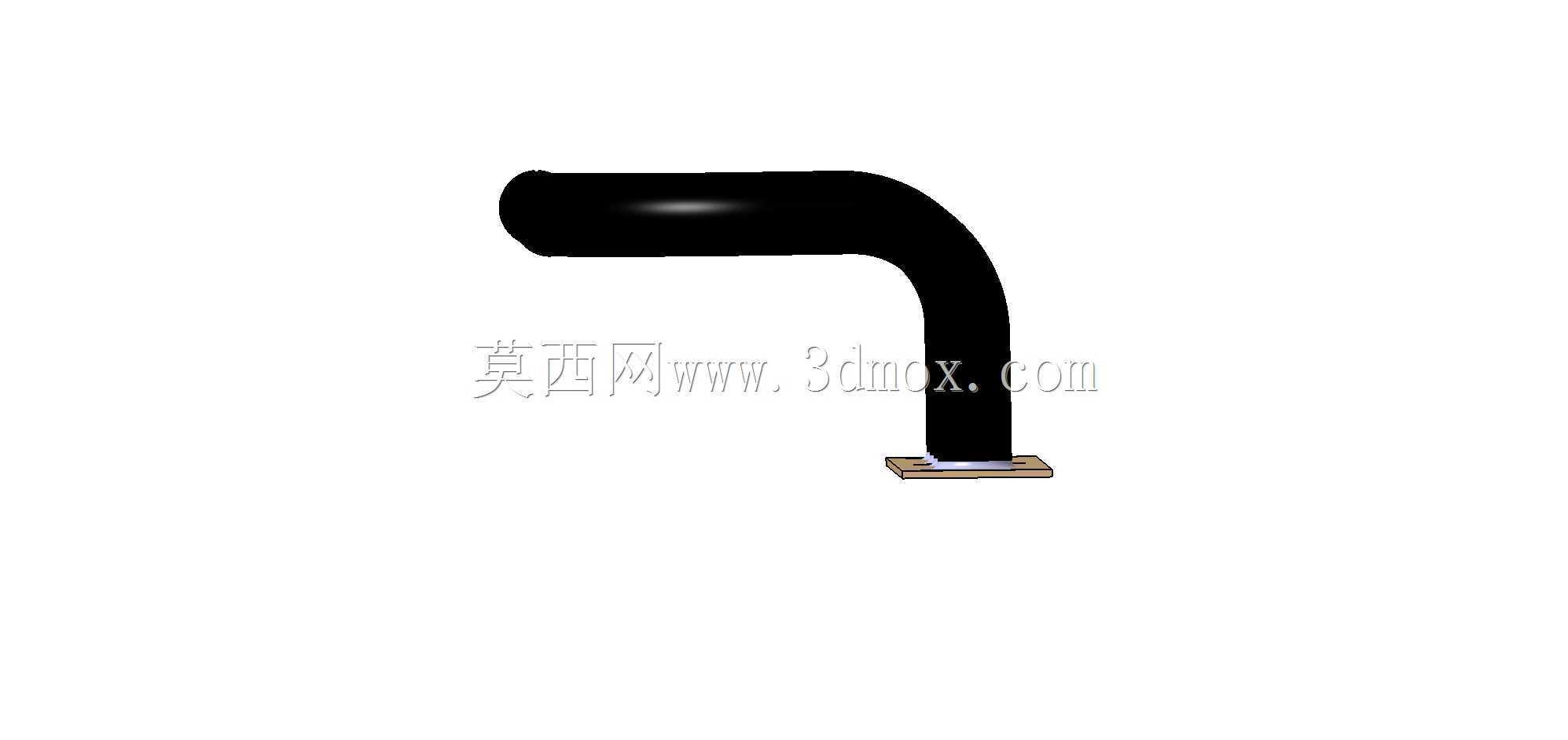

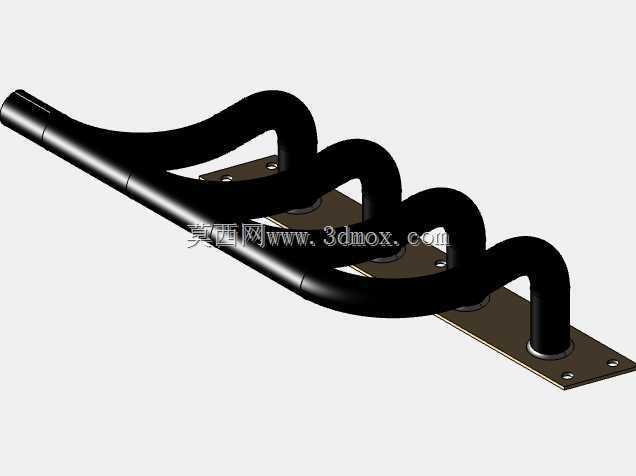

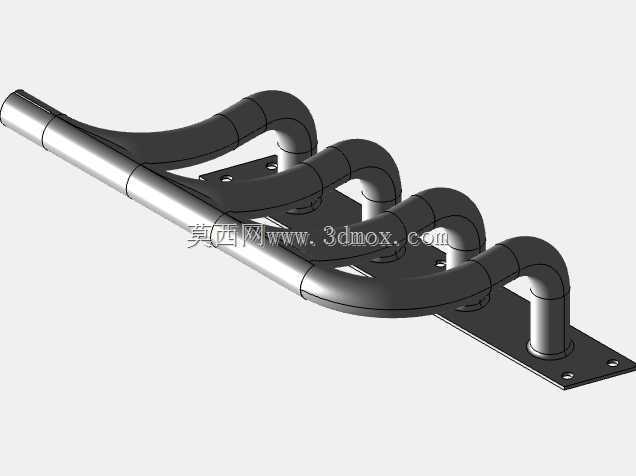

　　排气歧管是内燃机排气系统中紧邻气缸盖的第一道集流部件，其核心任务是把各气缸燃烧后排出的高温废气分别引导、汇总后送入下游的涡轮增压器或催化转化器。这套歧管结构针对直列四缸机型布置，四根弯曲支管沿缸体长度方向依次排列，最终汇入一根横向集合管，支管走向经过弯折避让，整体贴合缸盖排气侧的安装面。

　　从实际工况看，歧管长期承受排气脉冲冲击与高温热负荷，支管的弯曲曲率、汇合角度直接影响各缸排气背压的均匀性。设计中让四根支管的长度尽量趋近一致，目的是使各缸排气阻力平衡，避免相邻气缸排气相互干扰，这对自然吸气机型的充气效率和涡轮增压机型的脉冲响应都有实际意义。支管采用圆滑过渡的弯管造型，减少气流在拐角处的涡流与压损。

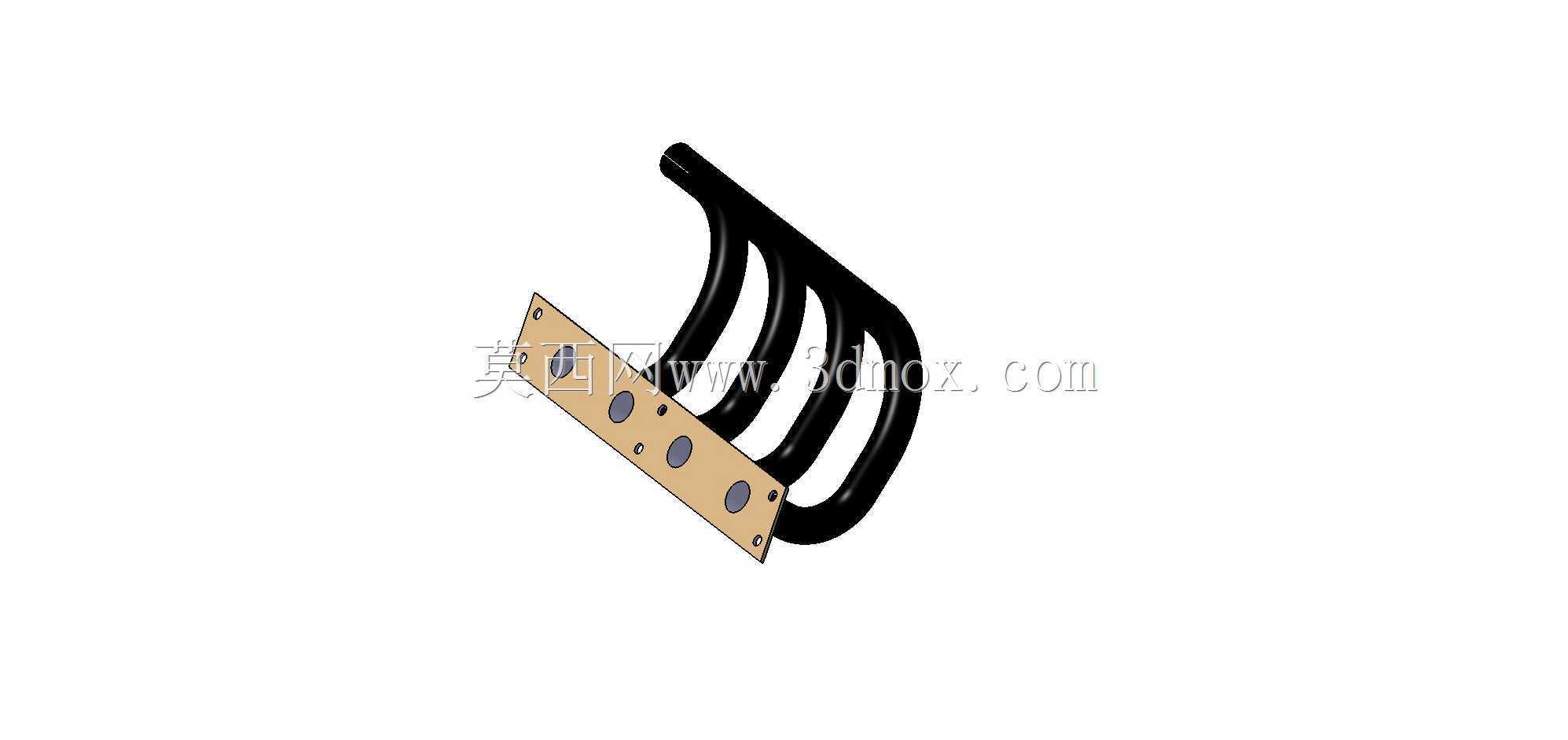

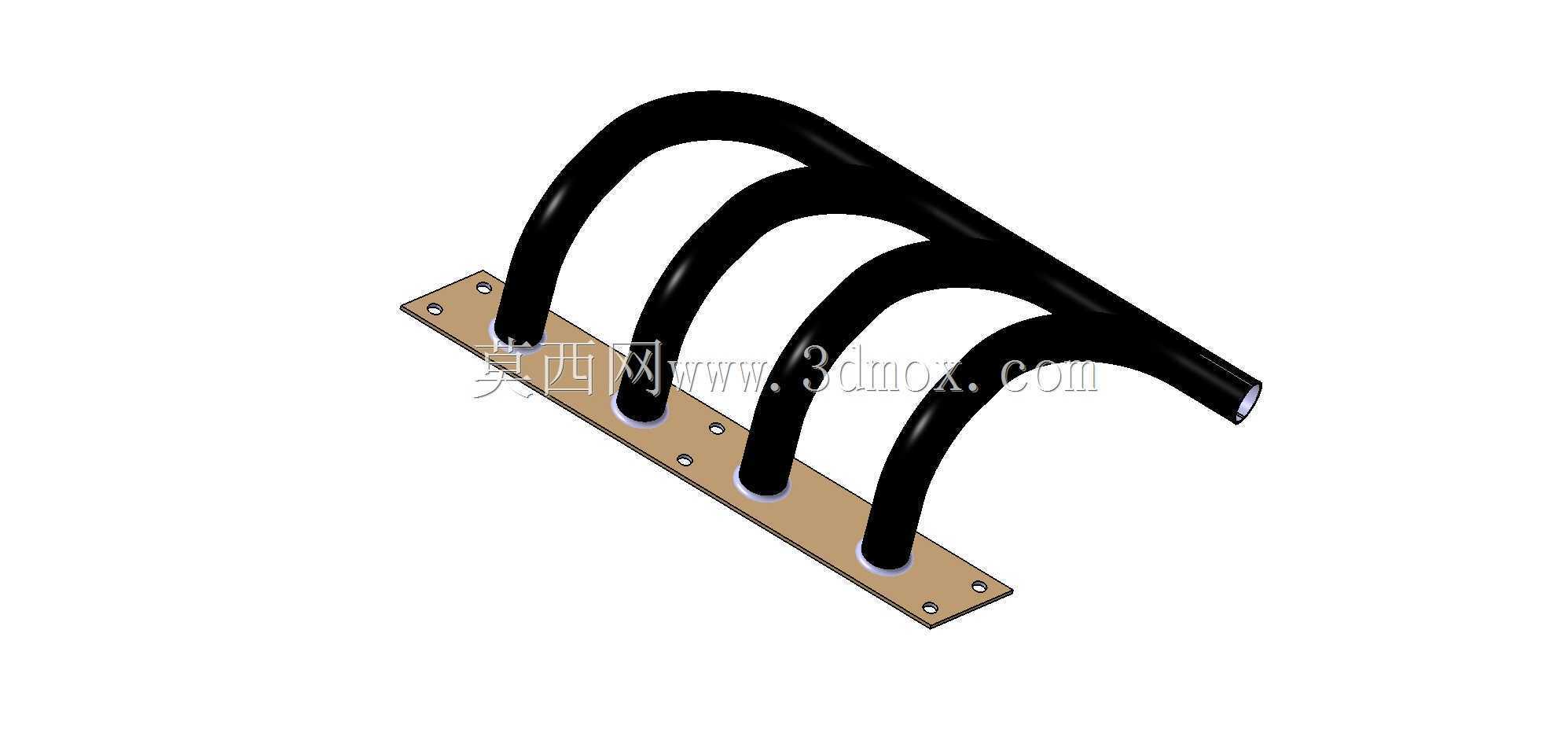

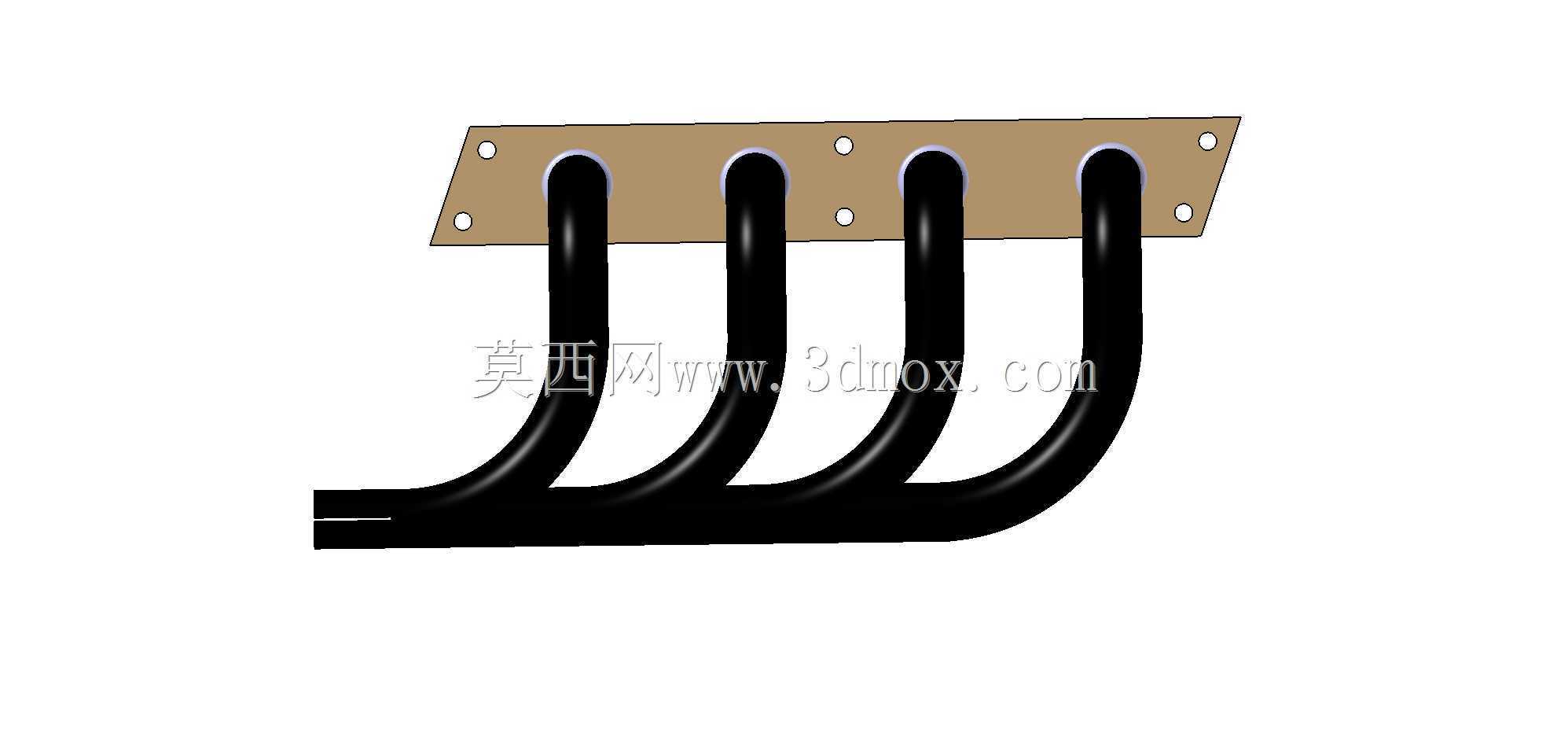

　　安装边界方面，歧管底部带有一块长条状安装法兰板，板上预留了对应缸盖排气道口的通孔以及若干螺栓固定孔，装配时法兰面贴合缸盖侧面，通过螺栓均匀锁紧，配合密封垫实现高温气体密封。法兰板的孔位间距、支管中心距都需与缸盖排气口坐标严格对应，属于装机匹配中的关键约束。集合管末端为对外输出接口，用于连接增压器蜗壳或前排气管路。

　　建模思路上，这类管件适合用自由曲面与扫掠方式构建：先按各缸排气口位置确定支管入口端点，再依据避让空间和等长原则规划支管中心线路径，沿路径扫掠出等壁厚管体，最后在汇合处做并管融合、在入口处拉伸法兰并开孔。弯折段需保证最小弯曲半径，避免实际成型时出现管壁褶皱或过度减薄。结构评审时还要关注歧管与周边线束、隔热罩、转向系统等部件的动态间隙，以及热膨胀后的位移补偿。

　　该结构同样可作为V型八缸发动机单侧排气缸列的参考——V8两侧缸盖各对应一组四缸歧管，单组布局逻辑与直列四缸一致，因此在整机管路规划中具备复用价值。整体造型兼顾气流组织、安装定位与空间避让，是动力总成排气侧设计与教学演示中较为典型的管件案例。
