剖分式对开滑动轴承座装配结构

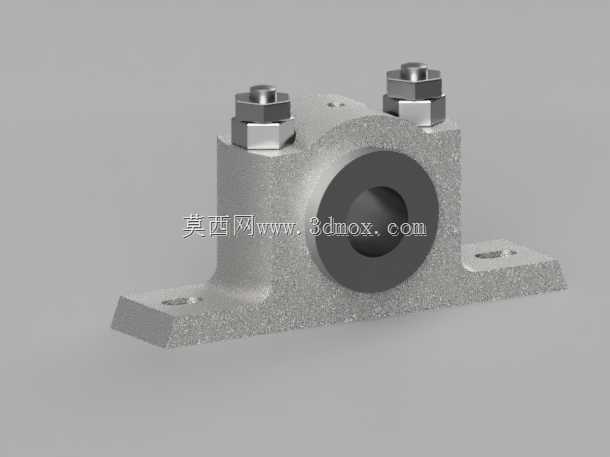

　　这套对开式轴承支撑结构在输送辊道、风机主轴、小型减速机输入输出端以及轻工产线从动辊组里十分常见，核心作用是为旋转轴提供径向承载与同轴定位，同时把轴系工作时产生的径向载荷传递到下方机架或设备安装基面。整体采用上下剖分的座体形式，下半座与安装底板一体延伸，底板两端开设沉头安装孔，可直接通过螺栓固定在型钢机架、焊接底座或混凝土预埋钢板上；上半盖通过两组螺栓螺母组件与下半座锁紧，拆装维护时无需沿轴向拖动带轮、联轴器或辊筒，只需松开上部紧固件即可掀开上盖，完成轴瓦检查、润滑脂补充或轴承更换，现场检修效率明显高于整体式座孔结构。

　　从建模细节看，座体中部为容纳轴瓦的圆柱形内腔，孔壁与轴瓦外圆保持过渡配合，两端可根据工况增设密封槽或防尘盖位；上部两组紧固点对称分布于孔心两侧，螺栓预紧后使上下座结合面均匀贴合，避免轴瓦在载荷波动下出现微动错位。底板的孔距、座体总高、孔中心到底面的高度以及轴向宽度均按常规支撑座边界搭建，选型时可直接核对轴心高、底孔间距和轴径范围，判断其是否适配现有机架布局。

　　结构设计上，底板向两侧延展形成稳定支撑跨距，降低螺栓受拉后的倾覆趋势；座体在孔周与底板过渡处保留加强圆角，兼顾铸造或焊接工艺的成型性。顶部紧固件采用六角头螺栓配六角螺母的组合，螺纹段长度满足上盖、垫片与锁紧螺母的叠装要求，预紧后能够限制上盖在振动工况下的松脱。中部圆孔贯通座体，轴系穿入后由轴瓦承担摩擦副，座体本身不直接与转轴接触，这种分工有利于后期单独更换易损轴瓦。

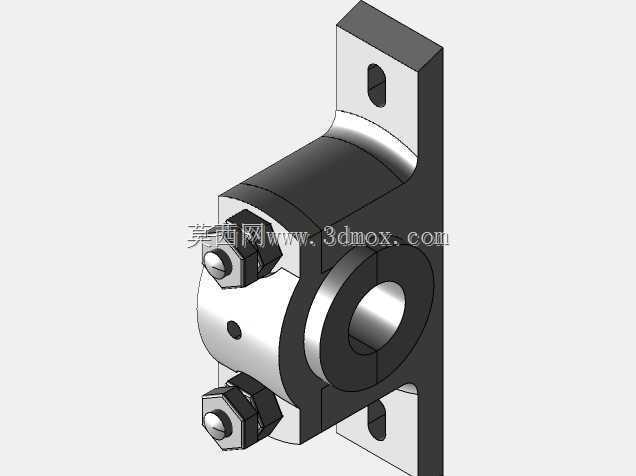

　　在三维装配层面，各零件按实际装配关系约束：下半座固定于基准面，轴瓦嵌入座孔，上盖扣合后保证结合面贴合，螺栓穿过盖耳孔并由螺母锁紧，底板孔位保留紧固件安装空间。模型还体现了润滑与维护所需的外部空间，座体周围留出扳手操作角度，避免现场装配时工具与相邻管线干涉。对于设备改造项目，这类支撑座常用于替换磨损严重的旧式支座，设计时需重点复核轴心高与原辊面标高的一致性、底孔孔距与机架预留孔的匹配度，以及轴承内径与轴颈的配合公差；在载荷较大或粉尘较多的场合，还可在座孔两侧增加密封件，并在上盖预留油嘴位置，使润滑脂能够直达轴瓦摩擦区。整体结构没有复杂曲面，特征集中在配合孔、结合面、安装孔和紧固件阵列上，适合作为机械设计人员练习装配约束、工程图导出以及支撑类零部件选型校核的参考对象。
