交流稳压器异形安装固定支架结构

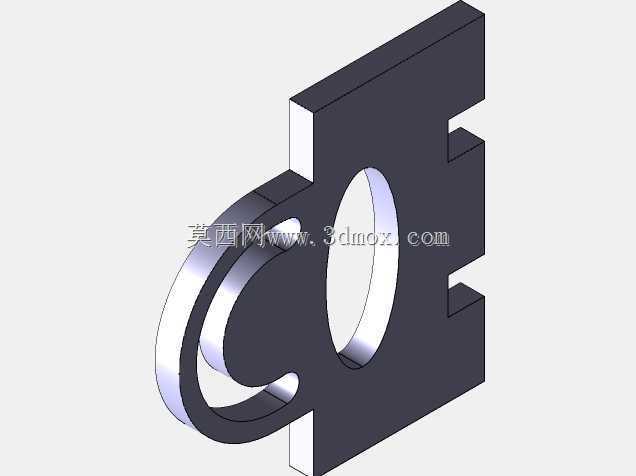

　　这款异形钣金支架是交流稳压供电设备内部的核心安装固定构件，在民用配电稳压柜、工业小型稳压电源、车间供电稳压单元里承担着核心功能组件的定位、承载与限位作用，日常设备运行中，支架需要承托稳压调控模块、接线端子排与部分铁芯辅件的自重，同时抵消设备启停、周边机床运行带来的持续微振动，避免内部元器件出现移位、接线松脱的问题。从结构设计逻辑来看，支架主体采用一体化钣金折弯成型工艺，主体立板做了加厚处理，板面开设大尺寸中心通孔，既可以避让稳压组件的圆形凸出结构，给线圈、调节旋钮的装配预留出充足操作空间，也能减少钣金材料的冗余用料，降低构件整体自重。立板侧边预留多组对位卡槽，装配时可以直接卡在机柜预设的导轨凸边上，不需要额外做复杂的对位调校，

　　卡槽的深度经过匹配设计，卡入后支架不会出现横向窜动，配合侧边预留的锁付点位，穿入紧固件后就能完成和机柜框架的刚性连接。支架一侧延伸出弧形抱合结构，弧度和待固定的圆柱形稳压元件外轮廓完全贴合，装配时弧形面可以完整包覆元件侧壁，把元件工作时产生的振动均匀传导到整块立板上，避免局部应力集中造成钣金变形，弧形结构的边缘做了折边处理，既提升了支架自身的结构刚性，也能避免装配时锐边划伤操作人员或者破坏元件外层绝缘护套。从安装边界维度考量，支架的整体外轮廓尺寸完全适配常规小型交流稳压器的内部安装仓，立板上下边缘的开槽位对应机柜内部的标准安装孔距，不需要对机柜原有框架做二次打孔改造，直接替换老旧设备里变形的原有支架即可完成维护更换。

　　设计过程中针对支架的受力路径做了校核，弧形抱臂和主体立板的衔接位置做了加宽过渡，避免承托重型元件时衔接处出现应力断裂，板面的镂空区域避开了所有锁付受力点位，不会因为开孔降低整体结构强度。实际装配场景里，这款支架可以同时完成元件径向限位、轴向支撑、机柜连接三个功能，不需要额外搭配多个零散固定件，能有效减少装配工序的零件数量，降低现场安装的工时消耗，同时钣金件的折弯一致性好，批量生产时尺寸偏差可控，适配自动化稳压设备的流水线装配需求，在长期运行环境下，支架的抗形变能力可以保证内部元件的配合间隙始终处于设计允许范围内，维持稳压设备运行的结构稳定性。
