六耳星型法兰连接支架结构设计

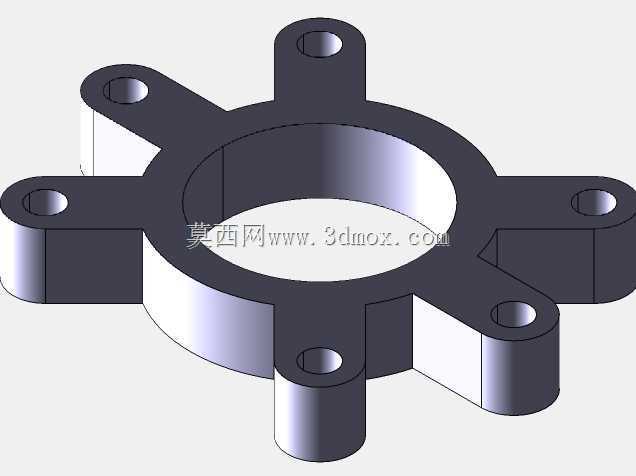

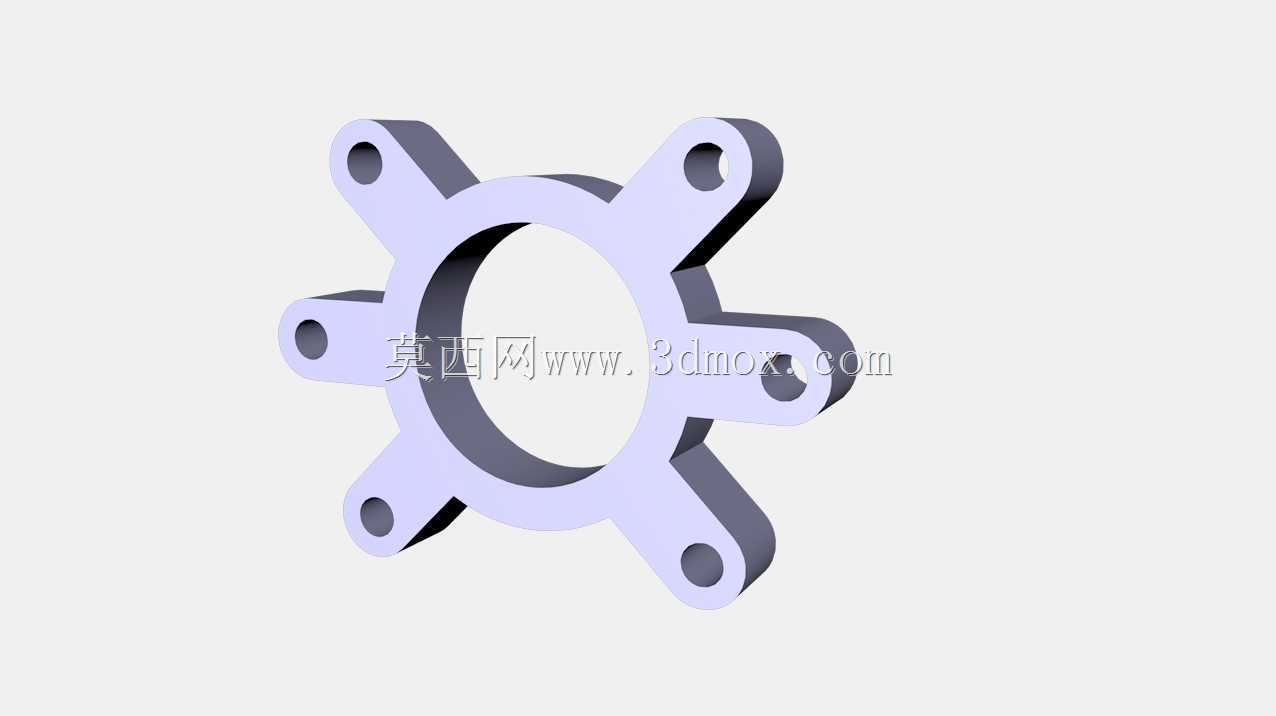

　　该星型六耳连接支座属于法兰类紧固支撑构件，在中小型机电设备、传动机构、泵体端盖固定以及自动化流水线工位的机架接驳场景中使用频率较高，核心作用是在两个同轴对接的部件之间提供周向均匀的锁紧点位，同时依托中心大通孔避让转轴、管线或者对接凸台，避免装配过程中出现运动干涉。从结构布局来看，构件主体为带中心圆孔的环形基体，沿环向外周均匀延伸出六个带通孔的安装耳板，耳板沿径向向外伸展，相邻耳板之间留出充足的扳手操作空间，现场装配时可以从任意角度伸入紧固件工具，不会因为相邻锁紧点位过于拥挤导致套筒无法就位。六个安装孔采用周向均布排布，锁紧后螺栓预紧力可以沿环形周向均匀分散，不会出现单侧应力集中导致的支座翘曲变形，相比三耳、四耳法兰，

　　六耳结构在承受交变径向载荷时，每个连接点分担的剪切力更小，整机运行过程中紧固件防松表现更稳定。建模阶段首先确定中心通孔的配合边界，中心孔内径按照对接轴套或者凸台的外径预留间隙配合公差，环形基体的厚度根据整机轴向安装空间设定，既保证支座自身的抗弯刚度，也不会额外占用过多轴向尺寸，避免相邻部件装配后出现轴向顶死。六个耳板的外伸长度经过匹配校核，耳板端部的安装孔中心到环形基体中心的距离统一，保证所有螺栓的锁紧力臂一致，耳板与环形基体衔接的位置做了平滑过渡圆角，消除直角交汇位置的应力集中隐患，设备长期承受振动载荷时，衔接位置不会出现疲劳裂纹。耳板上的安装孔为贯通式光孔，装配时可以直接穿入螺栓配合螺母锁紧，

　　也可以根据安装场景替换为沉孔结构容纳螺栓头，保证支座贴合安装面后表面无凸起。该构件的安装边界适配性较强，既可以夹装在两个对接法兰面之间作为过渡连接片，也可以直接贴附在箱体端面作为固定压架，中心通孔可穿过旋转轴、电缆或者流体管路，六个耳板的孔位适配常规标准螺栓，现场维修更换时不需要定制特殊紧固件。针对轻量化设备使用场景，该结构在保证连接强度的前提下去除了环形基体之外的多余材料，整体自重较轻，安装后不会给对接部件增加额外的负载；针对重载工况，只需适当增加环体与耳板的厚度，即可提升整体承载能力，无需改动孔位布局与安装尺寸，系列化衍生设计十分便捷。建模过程中所有配合面均做了共面约束，耳板上下端面与环形基体端面保持平齐，装配时支座可以完全贴合安装基准面，不会出现局部间隙导致的锁紧后构件歪斜，周向均布的特征也支持参数化快速调整孔位数量、孔径大小与外伸尺寸，能够快速匹配不同规格设备的安装需求。
