三角多孔调节固定钣金支架结构

　　这类三角轮廓的薄板支架在设备装配现场常作为过渡连接件使用，常见于小型工装台架、电气柜内部辅件固定、轻工输送线侧边导向件安装以及实验台可调机构中，承担把零散功能件挂接、支撑或者角度限位的作用。板件整体采用等厚薄板切割成型，外缘做顺滑过渡，没有尖锐突变转角，既减少了板材切割后的应力集中点，也能在装配搬运时避免划伤操作人员。

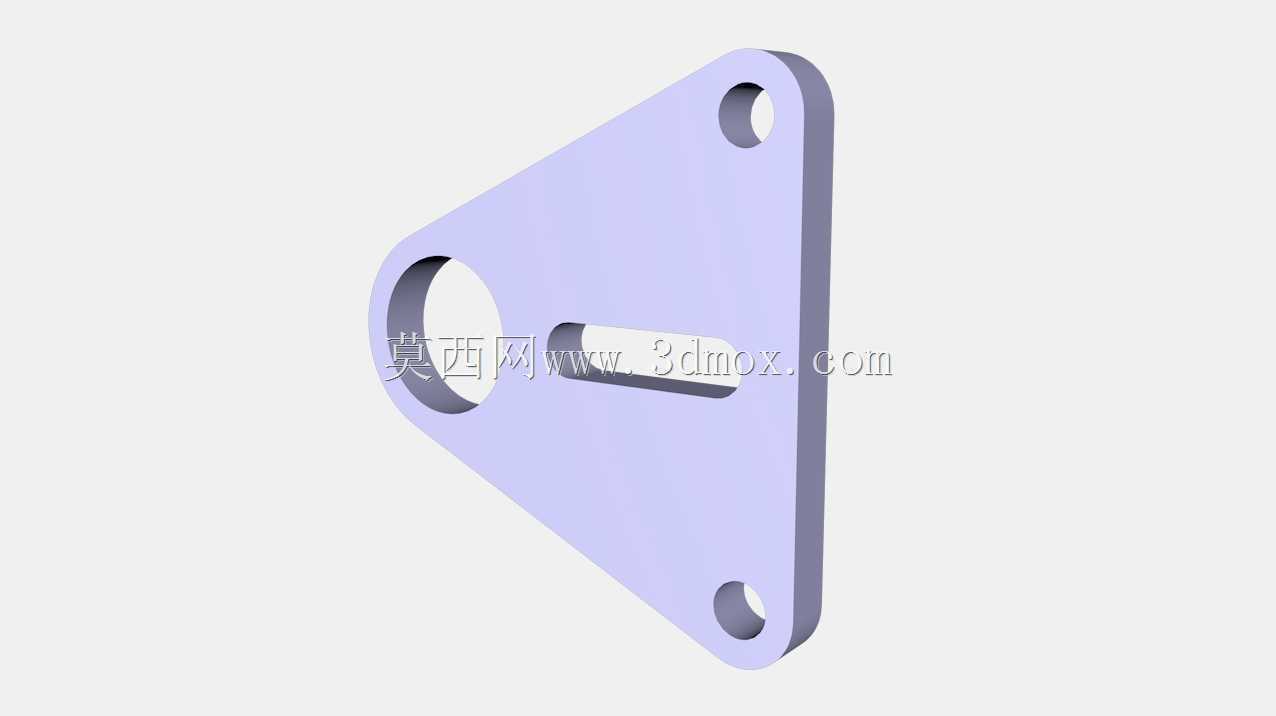

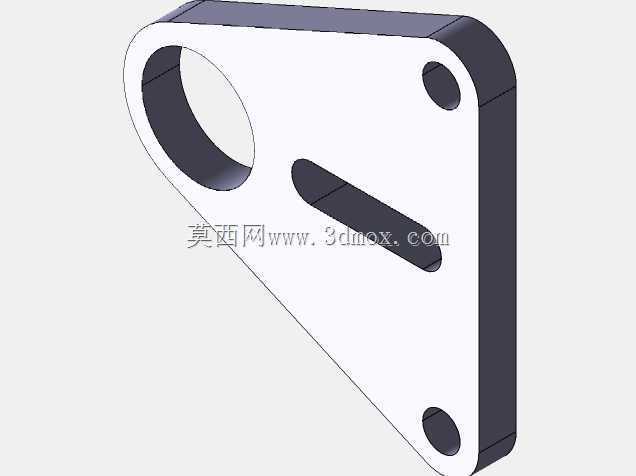

　　从结构布局来看，板体三个角部分别布置了圆形通孔，其中两处小孔用于穿入紧固件完成支架与基础机架的锁紧，大直径圆孔可作为铰接支点、穿轴位或者管线避让位，板身中部开设的长圆槽则提供了一段线性调节余量：现场安装时不必在前期就把配对件的孔位加工到绝对精准，松开紧固件后即可沿长槽方向微调配对部件的位置，待间隙、对中度或者张紧度调整到位后再锁死，大幅降低了配套件的加工公差要求，也给后期设备维护、易损件更换留出了调整空间。

　　设计这类支架时，首先要结合安装边界确定板件的外包络尺寸：三角形态本身就具备良好的结构稳定性，相比同厚度的直板支撑，三角形布局的三个固定点拉开后，抗侧向扭转的能力更强，在承受垂直板面的偏载时不容易出现翘曲。板厚的选取需要匹配承载需求，薄板场景下优先考虑板材的抗弯截面模量，若支撑负载偏大，可在板边追加折弯翻边来提升刚性，无需整体更换更厚的板材，就能控制零件重量与材料成本。

　　孔位设计上，三个角部安装孔的中心距需要和配对机架上的预留孔位匹配，长圆槽的宽度要适配所选紧固件的螺杆直径，槽的长度则根据实际需要的调节行程确定，槽端保留半圆止位，避免螺杆滑出槽外。大圆孔的内径要和穿过的轴径或者避让的管线外径留出合理间隙，若作为铰接孔使用，还可根据磨损情况追加衬套，延长支架使用寿命。

　　实际建模过程中，先绘制板件的外轮廓草图，约束三个顶点的相对位置与外缘圆弧过渡半径，再依次定位三个圆孔与中部腰型槽的草图轮廓，通过拉伸命令生成等厚板体，随后对所有孔口、板边添加细小倒角，去除锐边。完成实体后可进一步模拟紧固件装配，校验螺栓穿入后螺母、垫圈的放置空间是否充足，确认支架在极限调节位置时不会和周边机架、运动部件发生干涉，输出的三维结构可直接用于板材切割加工，也能作为装配校验的基准件导入整机布局中核对安装空间。
