多片式摩擦离合器外筒壳体结构

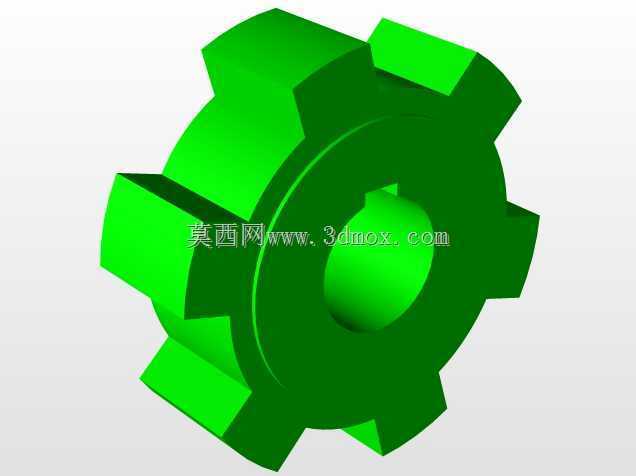

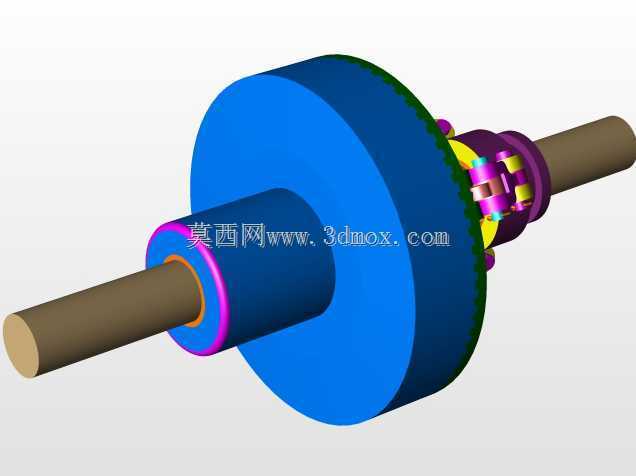

　　多片式摩擦离合器在动力传动链中承担扭矩接合与切断任务，常见于机床主轴箱、工程机械变速箱、船舶传动装置以及需要频繁启停的工业设备。其外筒作为容纳摩擦片组、承压盘和压紧机构的核心壳体，内壁通常加工有轴向花键或卡槽，用于约束外摩擦片的周向转动，同时允许摩擦片沿轴向滑动。

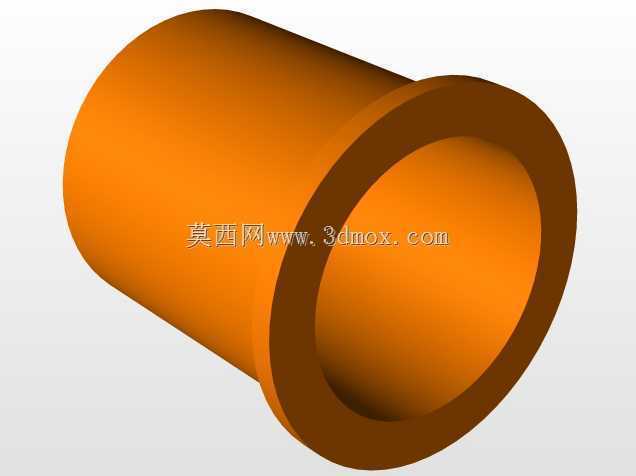

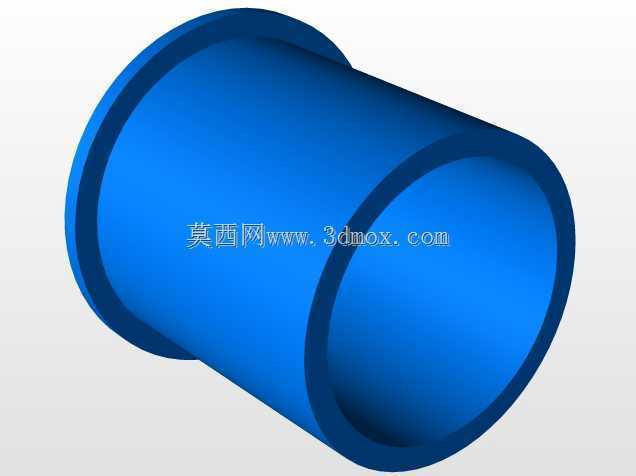

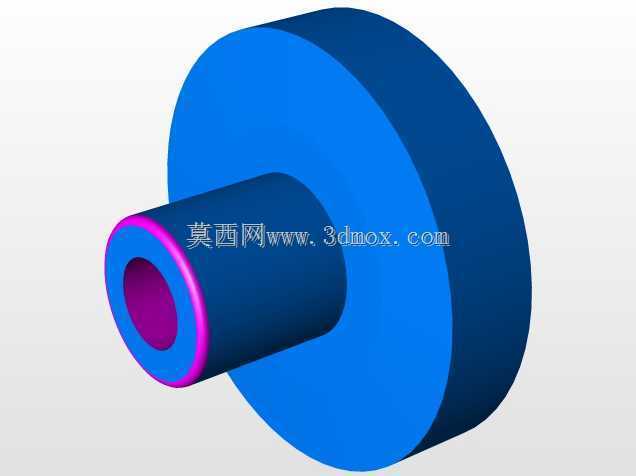

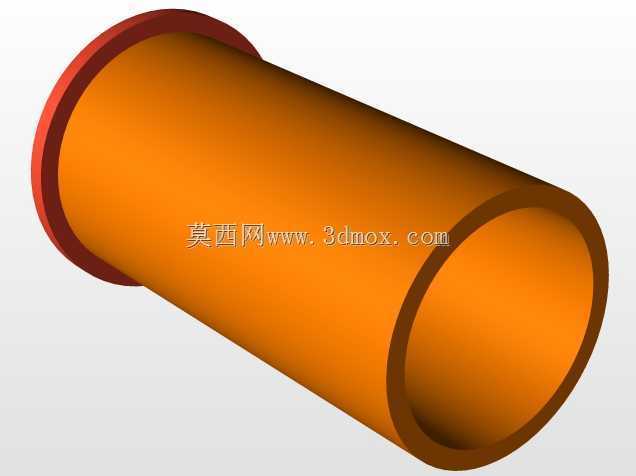

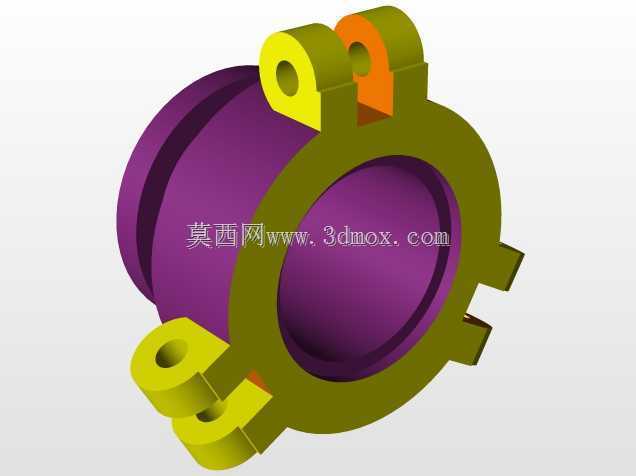

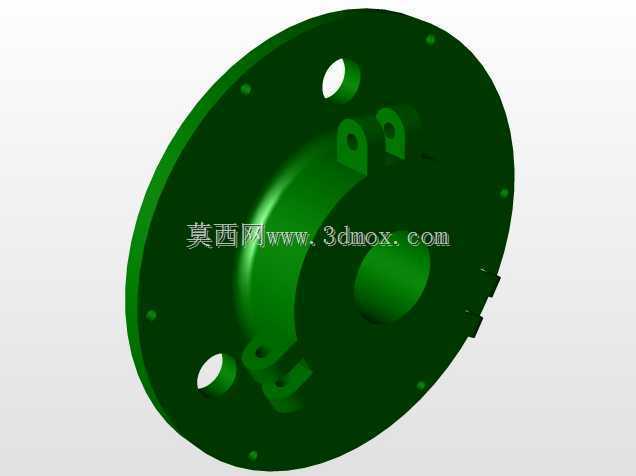

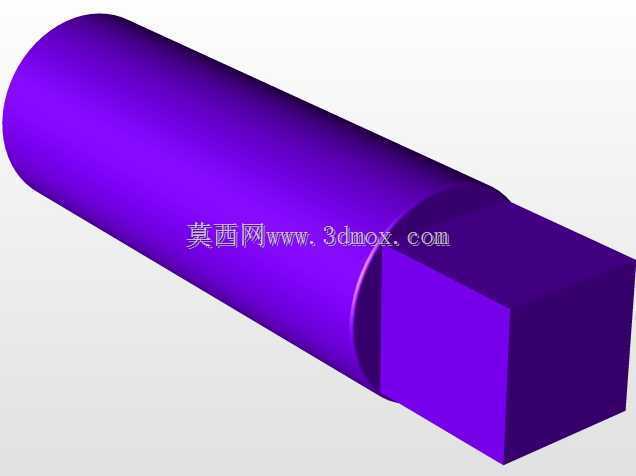

　　从结构上看，该模型呈现为带法兰边的圆筒形零件。一端较厚的环形法兰用于与输入端或输出端连接，可通过螺栓、止口或焊接方式固定；筒体内径决定摩擦片组的最大外径，壁厚则需要承受接合时的径向张力和油压作用。设计时首先依据传递扭矩估算摩擦面数量、平均摩擦半径和所需压紧力，再反推筒壁厚度与法兰连接尺寸。

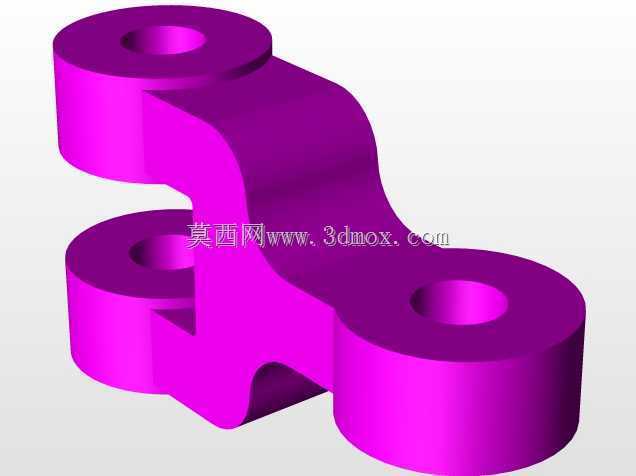

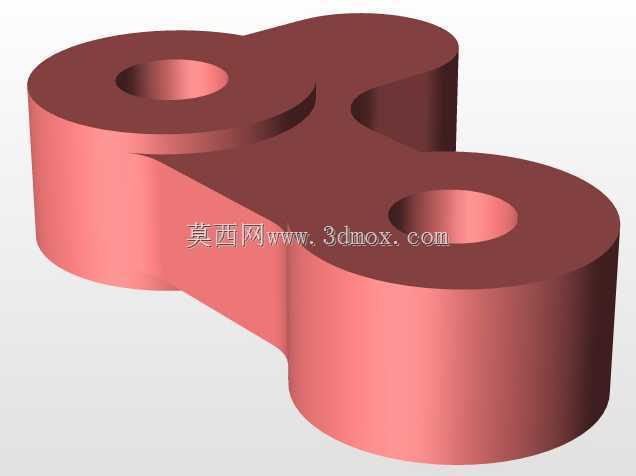

　　实际选型中，湿式多片离合器依靠润滑油带走摩擦热，壳体上往往需要布置油道、油孔或冷却腔；干式结构则更关注散热间隙和防尘密封。该外筒的台阶和环槽可用于定位轴承、密封圈、挡圈和活塞回位弹簧，端部开口则方便摩擦片总成装入与检修。

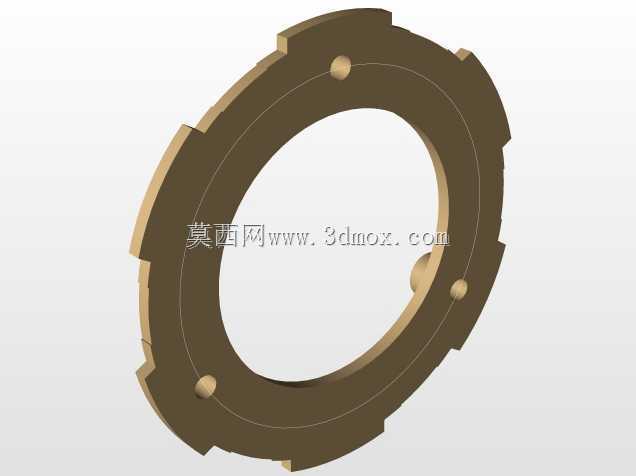

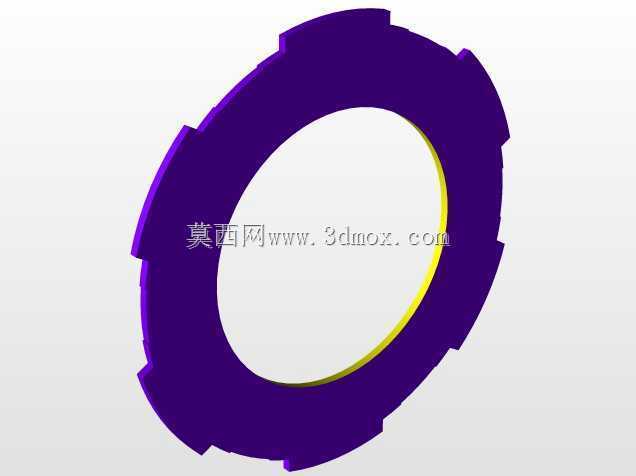

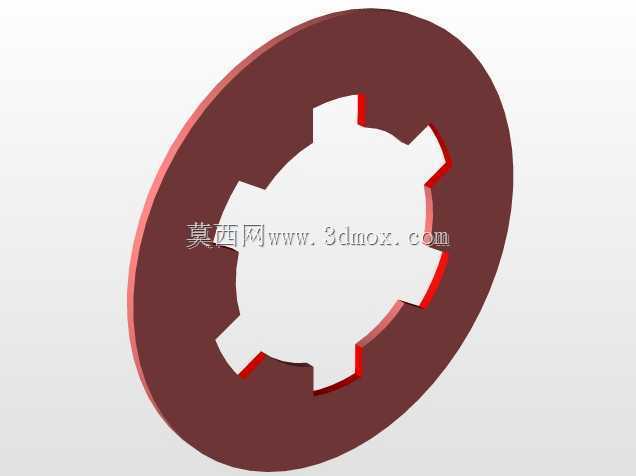

　　建模时应重点保证内花键或卡槽的节距、导向长度与摩擦片耳槽配合，避免卡滞；法兰端面与筒体轴线的垂直度、止口同轴度直接影响装配后旋转精度。安装边界方面，需预留轴向压紧行程、活塞腔空间以及周边管路位置，外径与相邻齿轮、箱体壁之间保持足够间隙，防止高速旋转时干涉。

　　这类零件的工程价值在于把摩擦传扭、液压压紧、润滑冷却和轴向定位集成在同一壳体中，结构紧凑、接合平稳，适合在有限空间内实现大扭矩可控传递。
