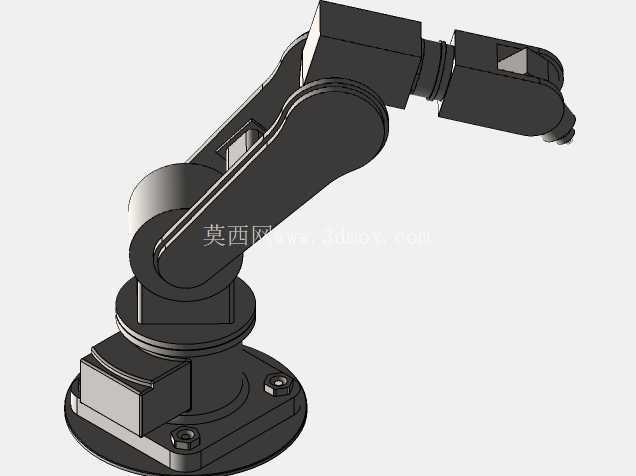

六轴工业机械臂结构框架设计

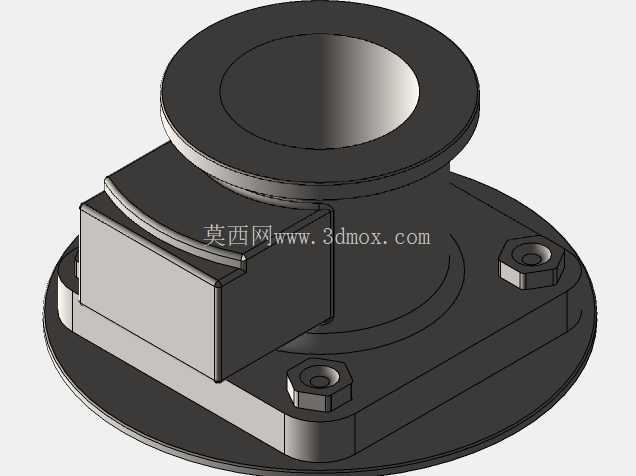

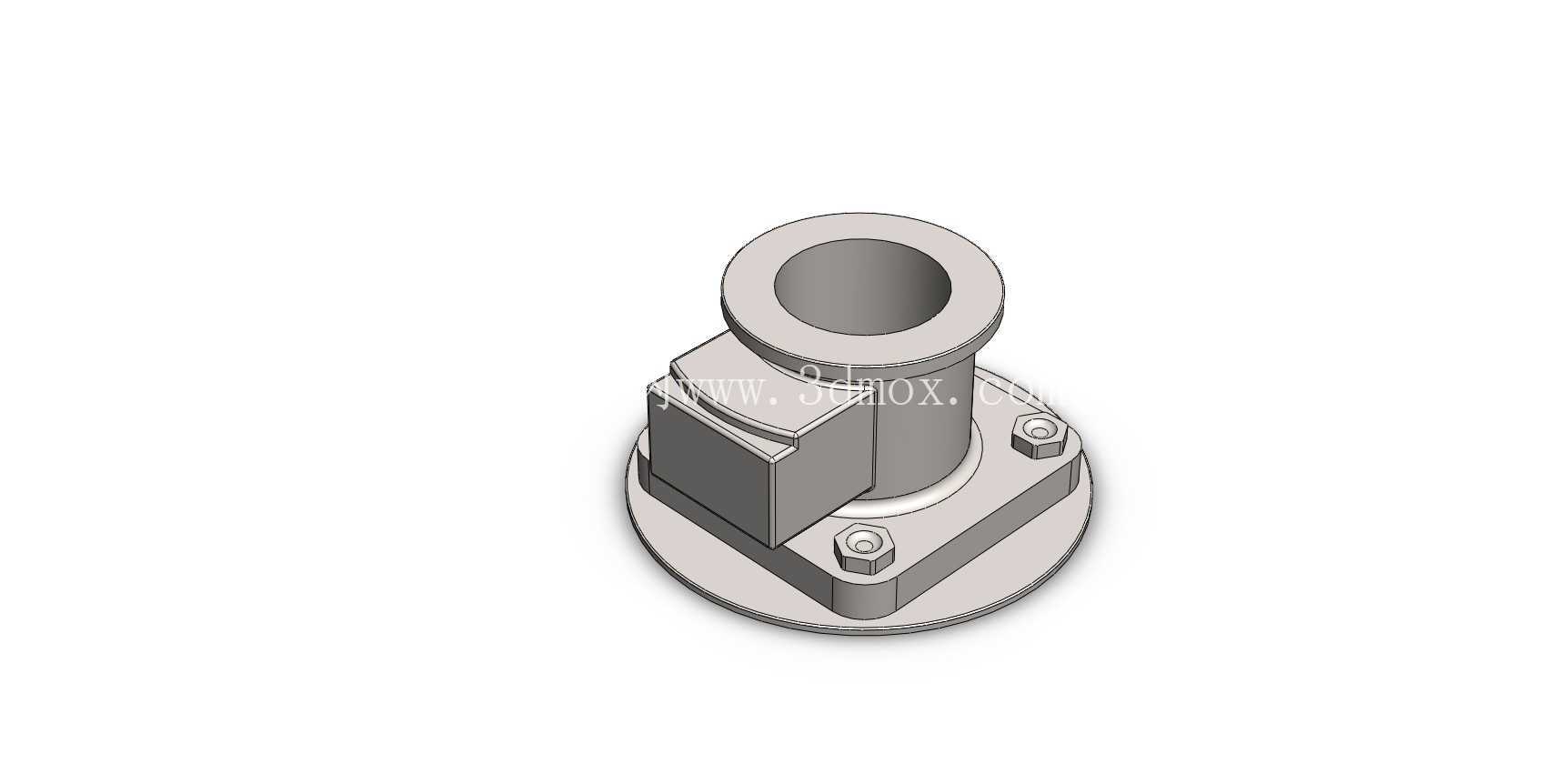

　　在自动化产线升级过程中，六轴机械臂常被布置在机床上下料、焊接工位、装配岛、检测线以及搬运码垛区域。该结构框架围绕多关节串联机器人的运动需求展开，底座承担整机倾覆力矩，腰部回转关节提供大范围水平转向，大臂与小臂通过俯仰关节形成工作半径，腕部三轴则负责末端姿态调整。实际选型时，工程师首先关注的不是外观，而是底座安装孔位、关节回转范围、臂展长度与末端负载之间的匹配关系。底座采用圆盘式支撑形式，底部预留紧固件安装区域，适合固定在钢平台、混凝土基础或焊接工装架上；若用于移动小车或AGV搭载，还需复核底盘刚度，避免加减速过程中机械臂末端抖动。

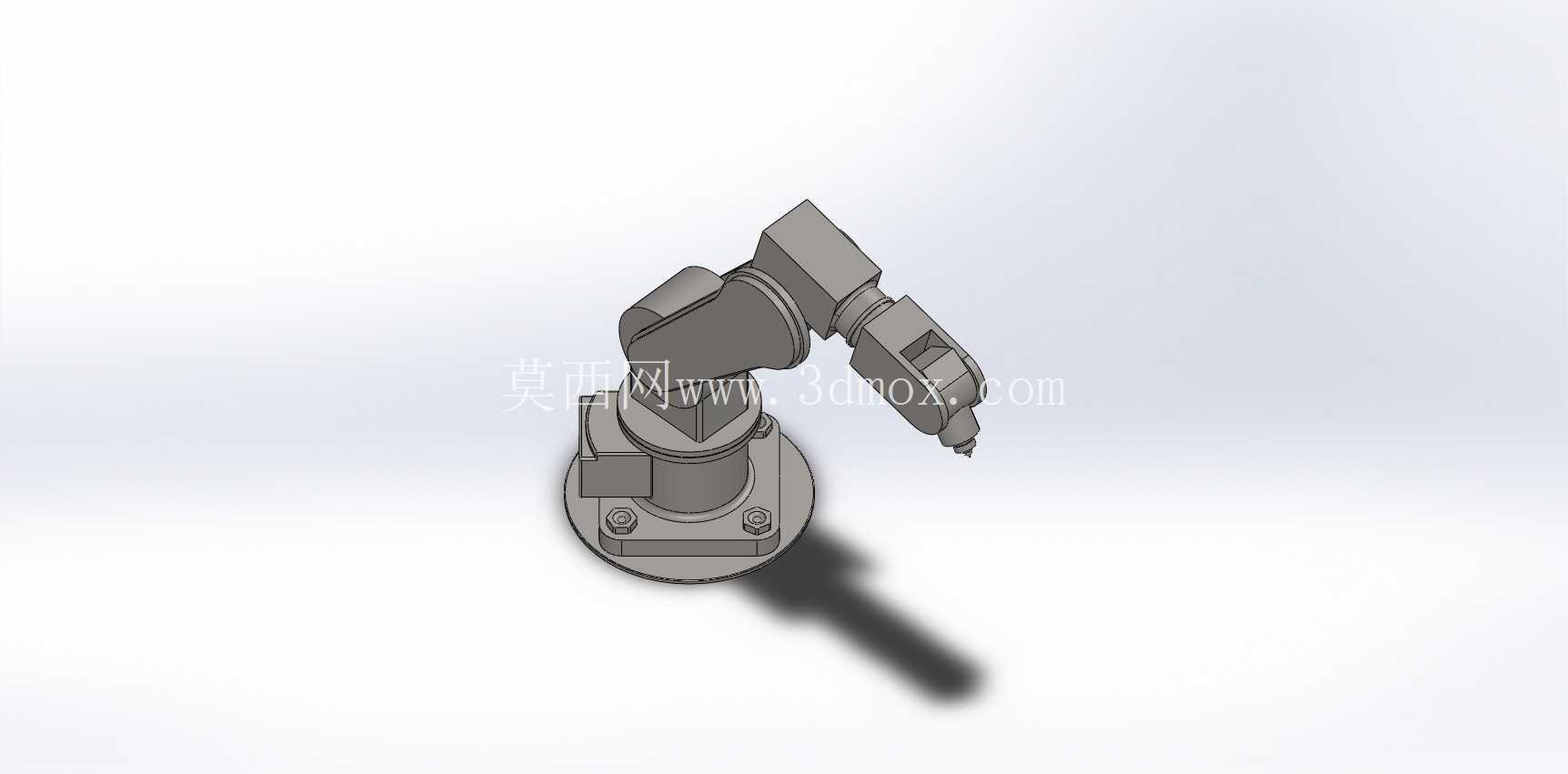

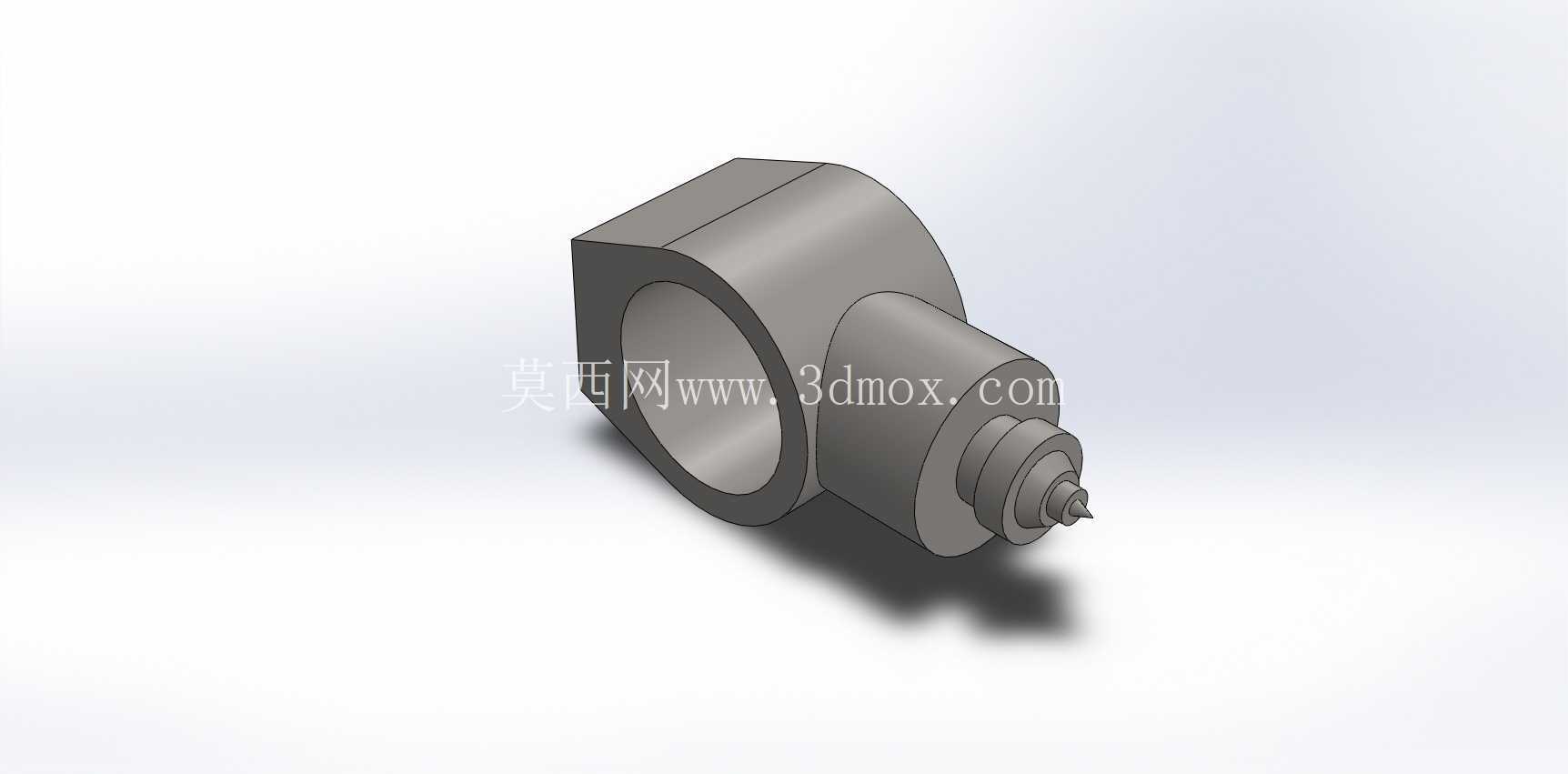

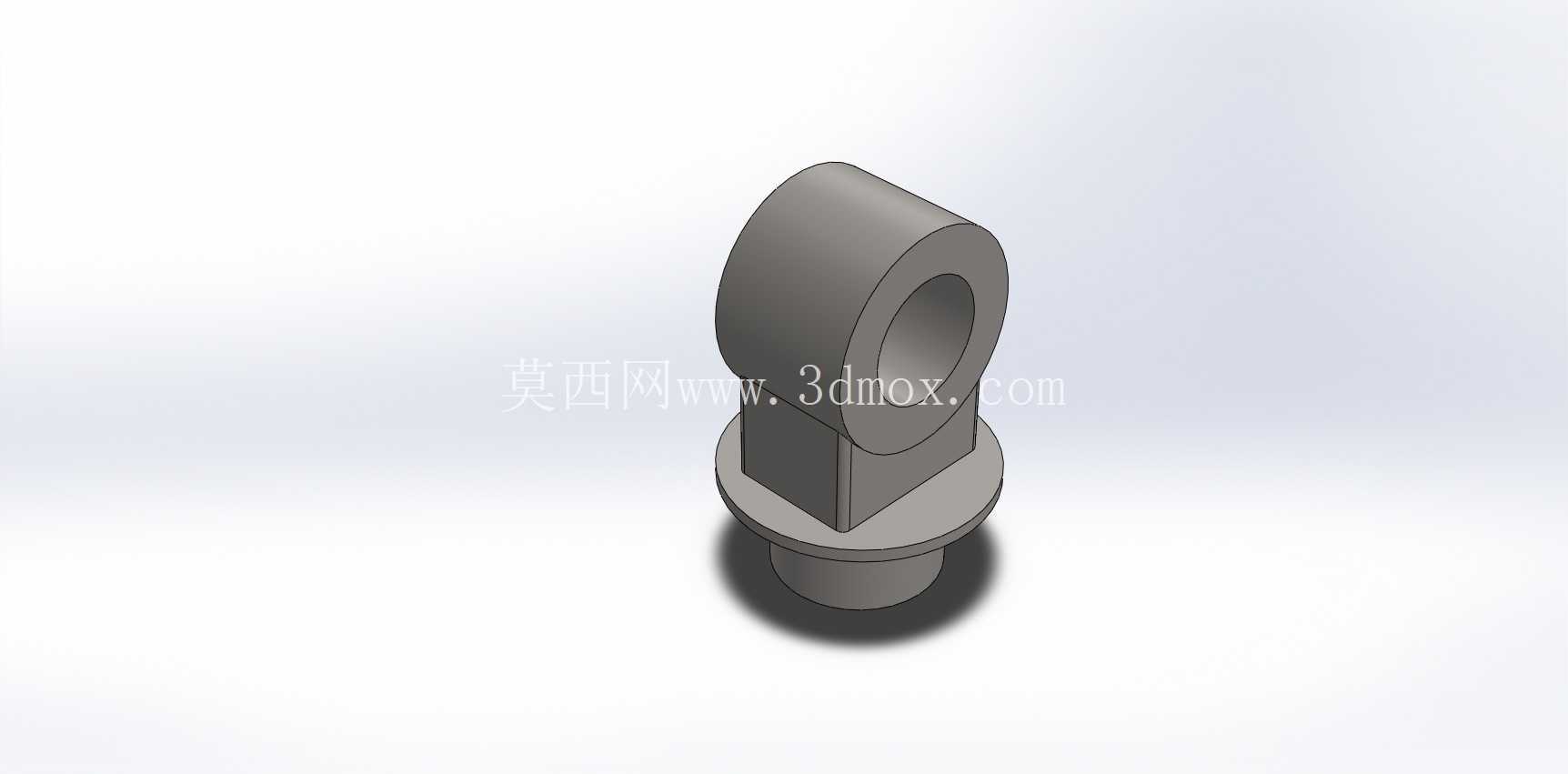

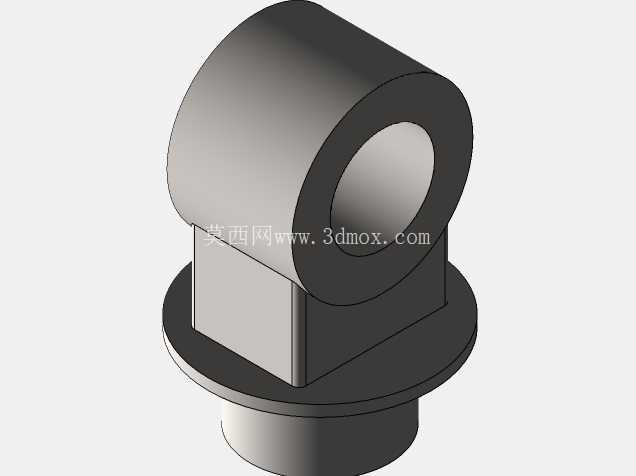

　　从结构组成看，该机械臂框架将机身、肩、肘、腕和末端法兰逐级串联。底座内部通常容纳回转驱动、线缆通道和限位元件；肩部连接大臂，承受悬臂状态下的弯矩；肘部决定小臂折展能力，是避障和深入狭窄工位的关键；腕部三个正交关节相互配合，使末端工具能够在复杂空间内完成水平取放、倾斜装配、旋转拧紧等动作。模型在外形上保留了关节壳体、连接法兰、螺栓孔和末端接口等特征，便于在方案阶段检查干涉、评估可达空间，并与夹具、焊枪、吸盘或抓手进行协同布置。

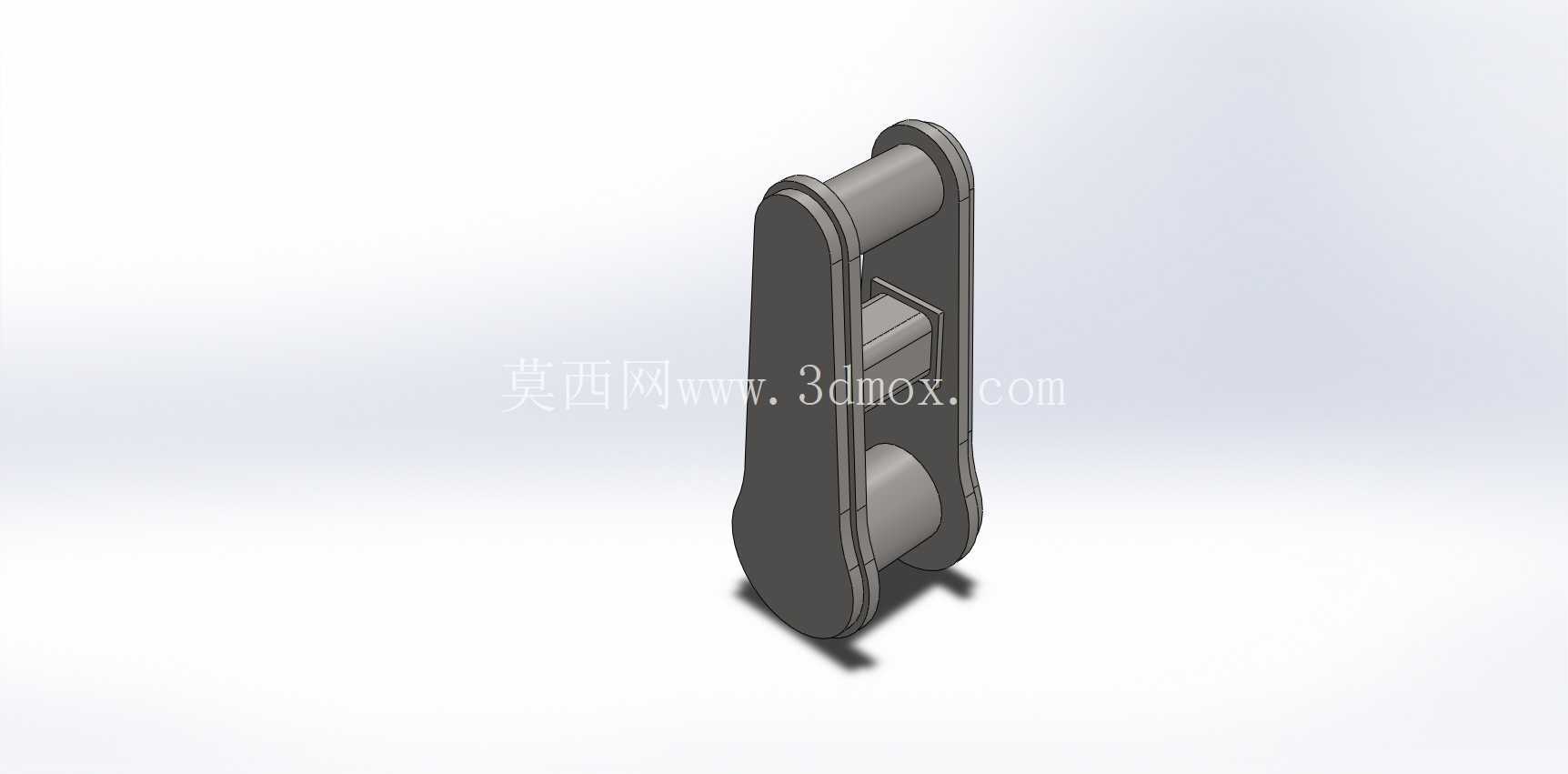

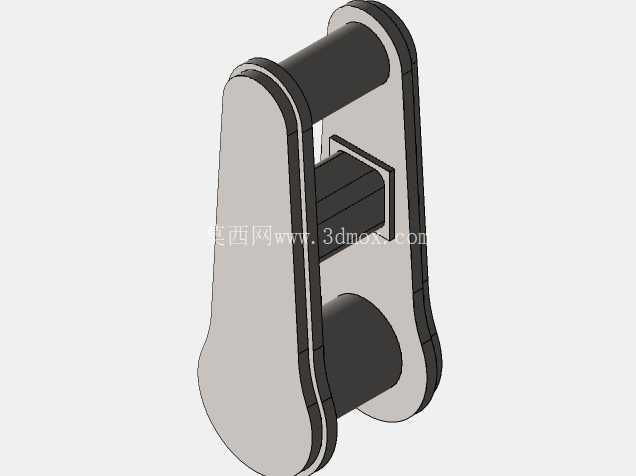

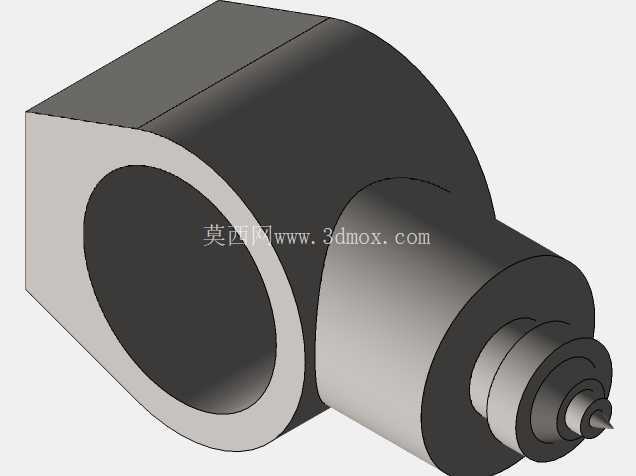

　　设计思路上，串联六轴构型的优势在于自由度完整、姿态灵活，能够覆盖平面关节机器人难以到达的侧向和低位区域。大臂与小臂采用近似箱式或铸造壳体的轮廓，既体现内部减速器、伺服驱动和走线空间，也为后续轻量化开孔、加强筋布置提供参考。关节处的圆形法兰和紧固点位对应实际装配关系，可用于表达壳体对接、密封面和维修拆装方向。腕端尺寸需要与末端执行器接口统一考虑，若安装夹爪，应核算夹持器自重、工件偏心距和加速度带来的附加力矩；若安装焊枪，则要预留焊枪电缆、送丝管和防撞机构的空间。

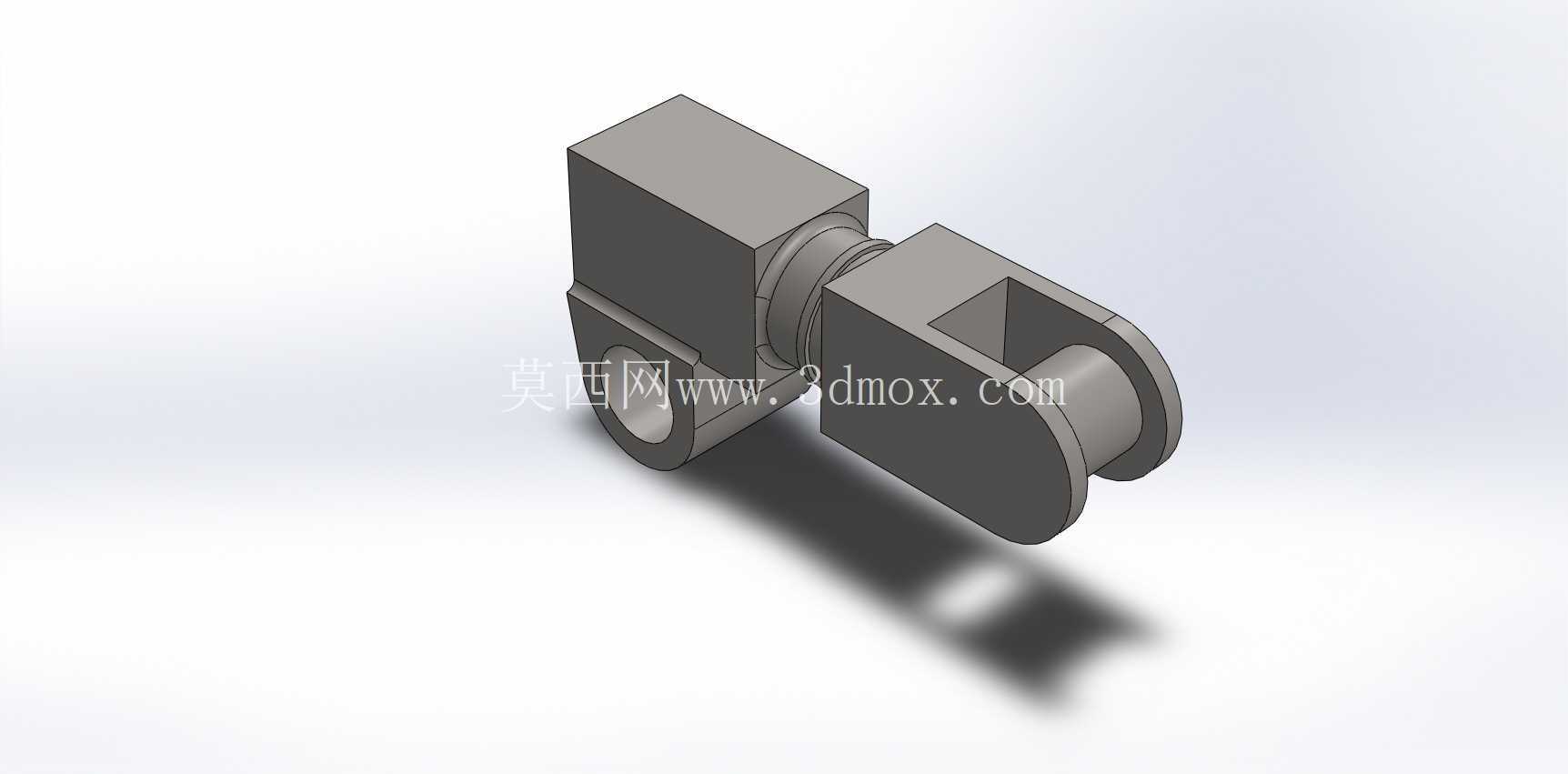

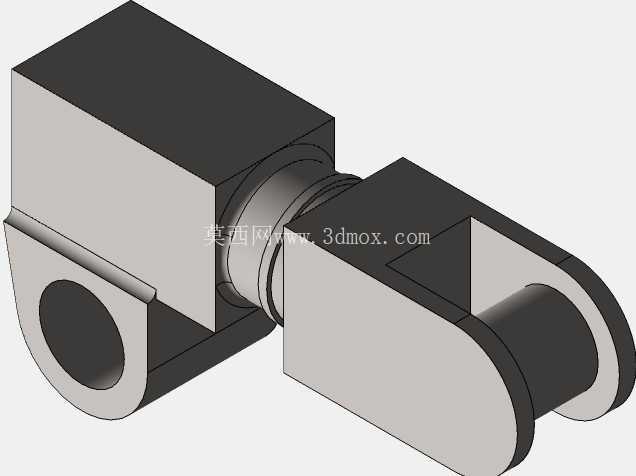

　　在工位应用中，机械臂的工作边界直接决定产线布局。底座中心到腕部法兰的展开距离决定最大作业半径，而臂体折叠后的最小距离决定近距离取料能力。布置安全围栏时，不能只按静态臂展画圆，还应考虑末端工具长度、工件外轮廓、夹具打开状态以及异常停止时的惯性偏移。对于机床上下料场景，机械臂需在料仓、机床门、主轴卡盘和中转台之间运动，肘部上翻或下翻的姿态差异会影响门洞通过性；对于焊接场景，腕部需要保持焊枪角度连续，避免大臂在焊缝附近与夹具发生碰撞；对于装配场景，末端竖直下行和侧向插装都要求腕轴具有足够转角余量。

　　安装边界方面，底座地脚区域应保持平面度，连接螺栓需承受竖直拉力、水平剪力和倾覆力矩复合作用。机身附近不宜布置过高的线槽和气源处理件，防止腰部回转时拖拽管线。线缆从底座到上臂、小臂再到腕部，需要预留弯曲半径，尤其在腕部高频扭转位置，应采用拖链、旋转接头或中空走线方式降低疲劳风险。若设备周围存在防护网、光幕、料箱或机床立柱，三维布局阶段应将这些固定件一并放入装配环境，通过姿态包络检查机械臂在极限动作下是否干涉。

　　该框架模型适合用于机器人工作站概念设计、教学演示、产线布局校核和末端工具对接讨论。它强调的是机械臂本体的关节层级、运动姿态和安装关系，而不是单一零件的加工细节。工程人员可在此基础上补充伺服电机、减速器、控制柜、线缆和夹具，进一步完善节拍分析、负载校核、 reach 图验证和安全区域规划，从而让六轴机械臂从外观方案转化为可落地的自动化作业单元。
