内燃机用带环槽活塞结构三维建模

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键执行部件，这套活塞结构的三维建模完全围绕实际装机工况的边界条件展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。从实际应用场景来看，这类活塞广泛适配中小排量的内燃动力单元，不管是通用汽油机、小型柴油机还是部分特种动力装备的往复做功腔，都能看到同结构逻辑的活塞身影，它需要在高温高压的缸内环境里完成高频往复运动，既要把燃气爆发的压力通过活塞销传递给连杆机构，还要配合活塞环完成缸内的密封、导热以及润滑油膜的均匀分布。

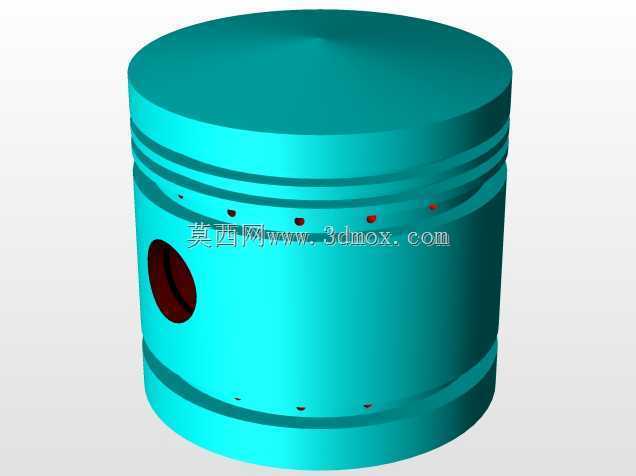

　　建模过程中首先锚定的是活塞的外形安装边界，活塞头部的圆柱面直径严格匹配对应缸径的配合公差，头部预留的多道环槽结构，分别对应气环与油环的安装位置：靠近平顶顶部的几道环槽用来安装气环，作用是阻断燃烧室内的高压燃气向曲轴箱窜漏，环槽的宽度、深度以及槽侧的平面度都按照密封件的安装要求做了几何约束，避免环组在往复运动中出现卡滞、密封失效的问题；靠近活塞裙部的环槽则用来安装油环，油环的回油孔结构在模型上做了对应特征还原，能够在活塞下行过程中把缸壁上多余的润滑油刮除，通过回油通道流回曲轴箱，避免机油窜入燃烧室参与燃烧造成积碳、排放超标等问题。

　　活塞销座的位置是整个结构的受力核心，建模时特意强化了销孔周边的结构过渡，避免应力集中造成的疲劳损坏，销孔的直径、同轴度都按照活塞销的配合公差做了约束，保证活塞销装入后既能灵活转动传递扭矩，又不会出现过大的配合间隙造成敲击异响。活塞裙部的型线没有做成规则的正圆柱，而是结合实际工作中的热变形规律做了微观的型面调整，因为活塞工作时头部温度远高于裙部，热膨胀量更大，建模时预留的热变形余量能够保证活塞在工作温度下与缸壁保持均匀的配合间隙，既不会因为间隙过大造成敲缸、漏气，也不会因为间隙过小出现热态拉缸的故障。

　　从功能特性来看，活塞顶部的平顶结构设计，一方面能够让燃烧室的结构更紧凑，减少燃烧室的余隙容积，提升燃烧效率，另一方面平顶结构的加工工艺性更好，在批量生产时能够降低加工难度、控制制造成本。活塞本体上的多处减重凹坑特征，是在保证结构强度的前提下尽可能降低活塞的往复运动质量，因为活塞在高频往复运动中会产生较大的惯性力，降低运动质量能够有效减小曲轴连杆机构的动载荷，提升动力单元的运转平顺性，降低整机的振动水平。

　　在实际的设备选型与结构匹配过程中，这套活塞模型的所有安装边界都可以直接作为设计参考：活塞的总长度决定了它在气缸内的运动行程边界，安装时需要保证活塞到达上止点时顶部不会与气门、缸盖发生碰撞，到达下止点时活塞裙部不会脱出气缸套；活塞销孔的中心高度决定了连杆的运动摆角范围，匹配连杆时需要核算连杆小头在活塞销座处的运动间隙，避免运动干涉；环槽的尺寸参数直接决定了适配的活塞环规格，更换环组时必须严格匹配环槽的宽度与深度，否则会出现密封失效、环组断裂等严重故障。

　　很多刚接触动力结构设计的工程师在做活塞建模时，往往只关注外观的相似性，忽略了各个结构特征背后的工况约束，比如环槽的侧隙、背隙要求，销座的过渡圆角设计，裙部的热膨胀补偿结构，这些细节恰恰是决定活塞实际工作可靠性的核心。这套模型在建模时把这些工程细节都做了还原，没有做无意义的结构简化，不管是用来做动力单元的运动仿真、有限元强度分析，还是作为结构设计的参考原型，都能够直接对接工程实际需求，不需要再做大量的特征补全与参数修正。在做整机装配验证时，把活塞模型导入装配环境后，可以直接模拟活塞的往复运动过程，校验活塞与气缸、连杆、气门等周边部件的运动间隙，提前发现设计中的干涉问题，减少后续物理样机的试错成本。
