立式带安装底座滑轮组件结构设计

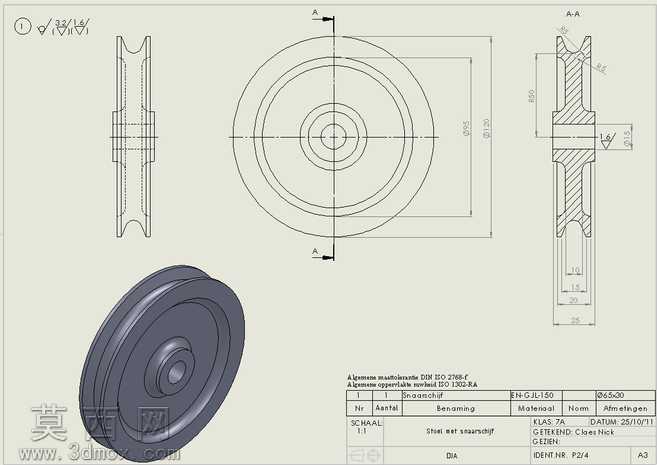

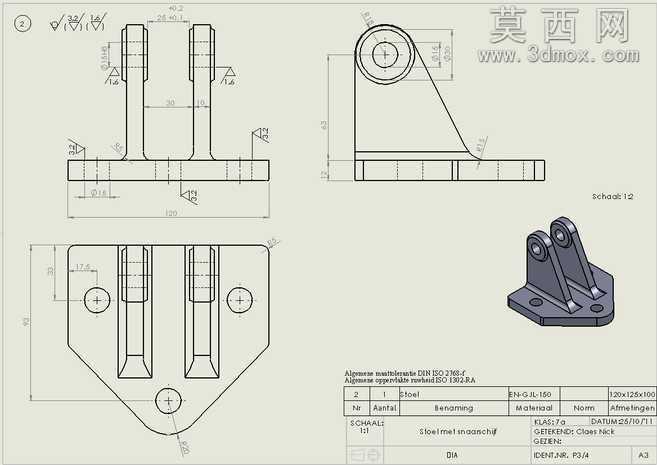

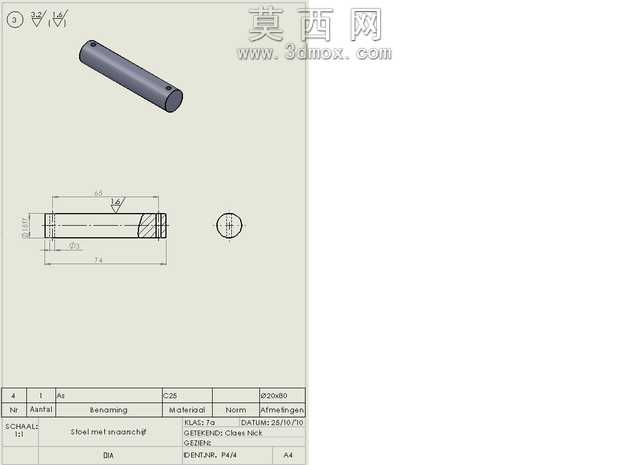

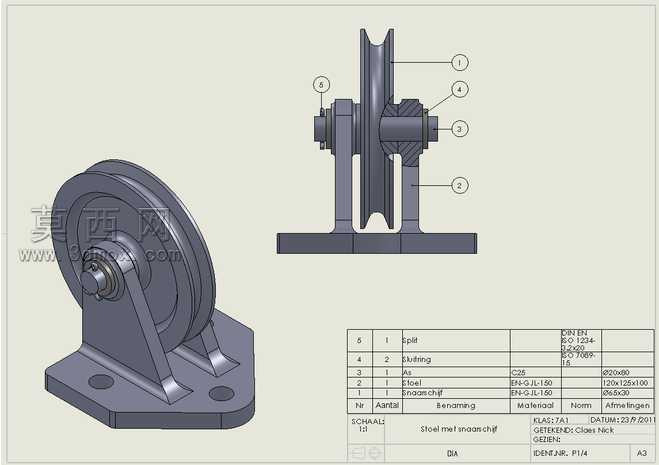

本作品为立式带安装底座的滑轮组件三维建模成果，建模过程严格遵循机械设计规范，先从核心零件的参数化草绘入手，依次完成轮体、轮轴、支撑支架、安装底座、紧固件、定位挡圈等全部零件的特征构建。轮体部分采用带凹槽的轮缘结构，凹槽轮廓适配绳索导向需求，建模时通过旋转特征生成轮体基体，再对轮缘凹槽做圆角过渡处理，避免绳索运行时出现过度磨损，轮体中心预留轴孔与键槽位，保证与轮轴的周向定位可靠。支撑支架采用双侧立板加三角加强筋的结构设计，建模时通过拉伸生成立板基体，再添加对称布置的三角筋特征提升支架抗形变能力，立板上端预留轴孔与轴承安装位，下端与方形安装底座做一体化过渡连接，安装底座上开设两个对称的沉头安装孔，用于组件整体的螺栓固定，孔位位置经过公差校核，保证安装时的对位精度。轮轴部分采用阶梯轴结构，不同轴段分别对应轮体安装位、轴承配合位、轴向定位位，轴端设置挡圈槽用于安装轴用挡圈，实现轮体与支架的轴向限位，避免运行过程中出现窜动问题。所有零件完成建模后，在装配环境下按照实际装配关系添加配合约束，先将轮轴与双侧支架完成同轴与轴向定位配合，再将轮体通过轴承配合装配到轮轴中段，依次加装轴套、挡圈、端盖等附属零件，最终完成整体装配，装配过程中对所有运动部件做干涉检查，确认轮体转动无卡滞、零件间无干涉碰撞。渲染阶段为不同零件赋予对应材质，金属结构件赋予哑光铸铁材质，安装面做轻微的机加工纹理处理，轮体凹槽面赋予耐磨合金材质，紧固件赋予镀锌金属质感，通过环境光调整突出零件的结构层次与装配关系，同时生成爆炸视图与零件明细表，清晰展示各零件的装配顺序与对应参数，完整还原滑轮组件的结构组成与工作原理，可直接用于机械结构教学、非标设备选型参考以及相关零部件的二次开发设计。
