三缸直列发动机缸体三维结构数模

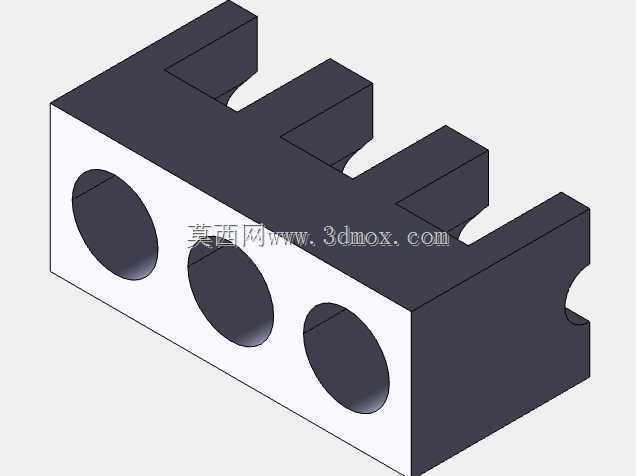

　　缸体作为内燃机的核心承载基体，在整机布置中承担着气缸导向、曲轴支承、润滑油道与冷却水道集成的多重作用。该数模呈现的是一台直列三缸发动机的缸体主体，前端面沿曲轴轴向并列布置三个贯通式气缸孔，孔位等距分布，中心线保持平行，用于装入气缸套或直接与活塞组件形成滑动配合。三缸方案在小排量乘用车、增程器以及小型工程机械动力单元中较为常见，相比四缸机型长度更短，有利于横置平台前舱布置，也能降低整机重量和摩擦损失。

　　从结构外形看，模型顶部保留了分段式凸台与开口区域，这些位置对应缸盖安装面、气门机构或凸轮轴周边的装配空间；侧面和端部的实体区域用于布置主轴承座、加强筋、螺栓孔以及水套、油道的连接边界。缸体设计时不能只把外形画成方块，必须围绕燃烧压力、活塞侧推力和曲轴往复惯性力来组织刚度。气缸孔周围需要足够的壁厚来控制珩磨后的圆度，孔间区域则要兼顾冷却水流过的截面积，避免两缸之间出现热点。下部曲轴箱一侧通常通过横隔板和主轴承座形成连续支承，数模中端部与底部的厚实区域正是为了把曲轴载荷传递到整个箱体。

　　实际建模过程中，气缸孔直径、孔间距、缸体总长、顶面高度和曲轴中心高度属于关键边界。孔径决定活塞排量级别，孔间距影响缸套壁厚和水套宽度，曲轴中心到缸体顶面的高度则关系连杆长度、压缩高度以及活塞在上止点时的避让。安装接口方面，缸体顶面需与气缸垫、缸盖的螺栓分布对齐；下端面要考虑油底壳或下曲轴箱的连接；前端面预留正时罩、水泵或辅助系统安装空间；后端面则与变速器、飞轮壳形成定位关系。任何一个端面的螺栓孔、定位销孔和密封面宽度不合理，都会在后续详细设计中引发干涉。

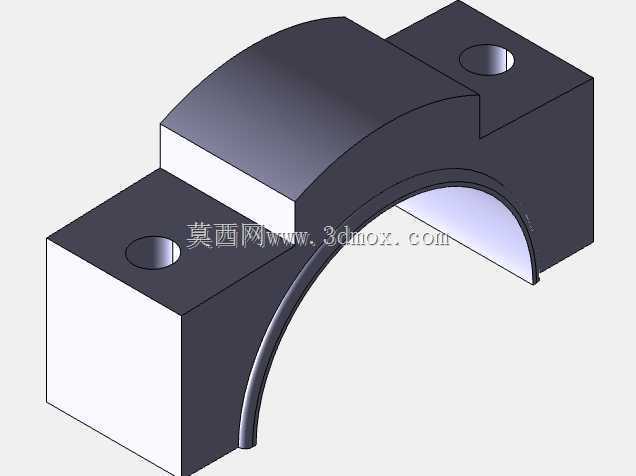

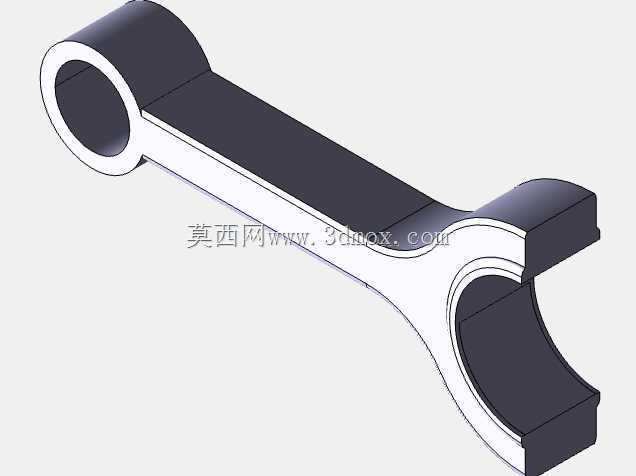

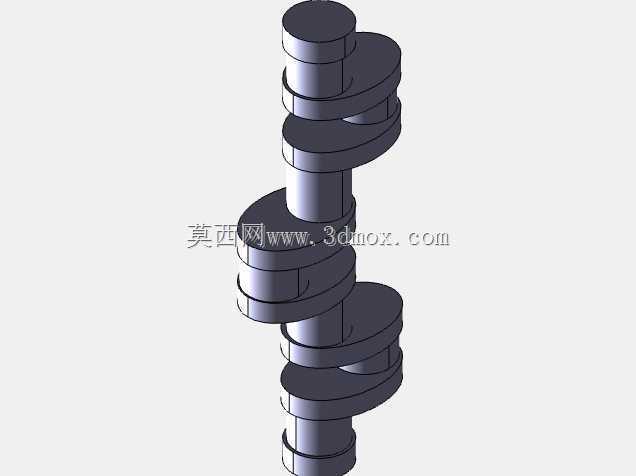

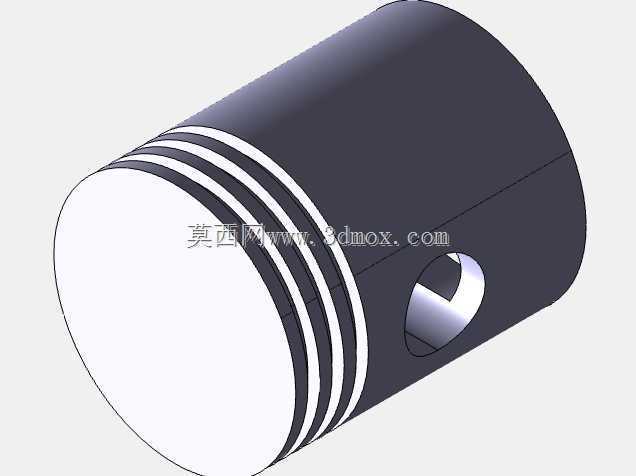

　　该模型以简化实体方式表达了缸体的主轮廓、三缸孔和顶部开槽特征，适合用于发动机总体布置演示、缸体结构方案沟通、教学剖切以及外围零部件干涉检查。用于工程深化时，还需要继续补充水套内腔、主轴承盖结合面、缸盖螺栓孔、机油主油道、挺柱腔、铸造拔模斜度和最小壁厚校核。对于结构设计人员来说，这类数模的价值不在于细节是否完整，而在于把直列三缸缸体最基本的长度方向布局、气缸排列关系和承载箱体形态清晰固定下来，为后续活塞、曲轴、连杆、缸盖及附件匹配提供明确的三维参考。
