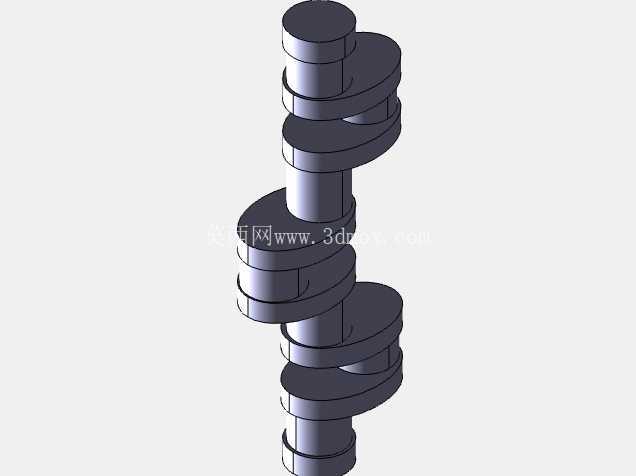

三缸发动机配套曲轴结构三维设计

在小排量乘用车、通用小型动力机组的动力系统开发中，曲轴作为动力转换的核心承载部件，其结构合理性直接决定整机的运转平顺性、输出效率与服役寿命。这款适配三缸动力单元的曲轴，在结构设计阶段就围绕三缸机的点火间隔特性做了针对性的配重平衡优化，区别于传统四缸曲轴的对称配重布局，每一段曲柄臂的偏心配重块都经过质心偏移量的反复校核，用来抵消三缸机固有的一阶、二阶往复惯性力矩，从结构根源上降低整机运转时的振动传递。

从实际应用场景来看，这类曲轴主要适配1.0L-1.5L排量区间的三缸汽油动力单元，覆盖家用代步乘用车、小型非道路发电机组、园林机械动力头这类对动力单元体积、自重有严格限制的设备。在设备实际运行过程中，曲轴承担着将活塞连杆组传递来的往复直线运动转换为旋转扭矩的核心功能，前端通过皮带轮结构驱动配气机构、冷却水泵、发电机等附属附件，后端通过飞轮结构将扭矩输出给传动系统，整个运转周期内要持续承受交变的燃气爆发压力、往复惯性力与旋转离心力的复合载荷，因此结构设计上对圆角过渡、轴颈重叠度都做了针对性强化。

设计思路上，这款曲轴采用全支撑结构布局，每一个曲柄销两侧都设置有主轴颈支撑，相比非全支撑结构拥有更好的抗弯刚度，能够在高转速工况下减小轴颈的挠曲变形，降低主轴瓦的偏磨风险。主轴颈与曲柄销的连接位置采用大圆角过渡设计，避免应力集中导致的疲劳断裂风险，曲柄臂上的配重块采用一体化铸造成型结构，和曲柄臂本体不存在连接界面，能够承受高转速下的离心载荷，不会出现配重脱落的失效问题。油道设计采用斜向贯通的内部油孔，从主轴颈表面的进油口直接连通到曲柄销表面，能够在压力润滑系统工作时，将机油持续输送到连杆轴瓦的摩擦面，保证高负荷工况下的润滑可靠性，避免轴瓦烧蚀、抱轴这类严重失效问题。

从安装边界来看，这款曲轴的轴向定位设置在中间主轴颈位置，两侧设置有止推片安装槽，能够控制曲轴运转过程中的轴向窜动量在合理区间，避免轴向窜动过大导致的离合器分离不彻底、齿轮偏磨等问题。前端轴颈预留有正时齿轮、皮带轮的安装键槽与锁紧螺纹结构，安装时可以通过半圆键实现扭矩传递，配合锁紧螺母防止旋转过程中轮系松动；后端法兰面设置有均匀分布的飞轮安装螺栓孔，定位止口的尺寸公差控制在IT6级精度，能够保证飞轮安装后的同轴度，避免运转时出现动平衡超差的问题。所有主轴颈、曲柄销的表面都设计有高频淬火的工艺余量，建模时预留了合理的加工余量与表面粗糙度要求，能够在后续加工环节保证轴颈表面的硬度与耐磨性，满足长周期服役的性能要求。

在建模过程中，所有轴颈的同轴度、曲柄销的分度角度都严格按照动力单元的缸心距、点火相位参数设置，三个曲柄销之间的相位角为120度，完全匹配三缸机的点火顺序，保证各缸活塞到达上止点的相位符合配气与点火正时的要求。配重块的外形轮廓做了轻量化的切削优化，在保证平衡力矩满足要求的前提下，尽可能去除非承载区域的材料，降低曲轴自身的转动惯量，让动力单元的油门响应速度更快，同时减少旋转过程中的离心载荷，降低主轴承的负荷。曲轴的自由端还预留有扭转减振器的安装位置，能够在建模阶段就匹配减振器的安装尺寸，避免后续整机布置时出现结构干涉，保证前端轮系的运转稳定性。
