内燃机活塞结构三维数模设计

　　在往复式内燃机的动力输出链路里，活塞是直接承接燃烧爆发力、完成能量转换的核心承载部件，日常做动力总成逆向或者正向开发时，活塞的结构合理性直接决定了整机的压缩比控制、机油耗表现、运转可靠性，很多刚接触动力结构设计的工程师容易把活塞当成简单的圆柱类零件，实际上每一处型线、环槽位置、销座加强结构都对应着实际工况下的受力与热变形补偿需求。从实际装机场景来看，这类活塞广泛适配小排量单缸汽油机、通用动力机组、小型空压机的往复做功单元，工作过程中需要在气缸套内做高频往复直线运动，顶面直接接触高温高压燃气，通过活塞销把燃烧产生的推力传递给连杆，最终带动曲轴旋转完成动力输出，同时还要配合活塞环完成燃烧室密封、缸壁机油刮除、热量向缸套传导的多重功能。

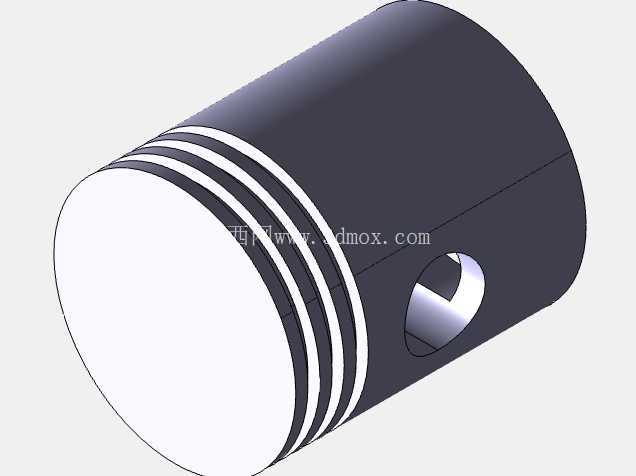

　　做这个活塞的三维建模时，首先要明确的是安装边界约束：活塞的外径尺寸需要和对应缸径的气缸套做间隙配合，常温下的装配间隙通常控制在0.03-0.08mm区间，考虑到工作状态下活塞顶部温度远高于裙部，热膨胀量存在轴向梯度，所以活塞的外轮廓并不是正圆柱，而是设计成中凸变椭圆型线，裙部位置预留足够的热膨胀余量，避免高温工况下出现拉缸、卡滞故障。头部的三道环槽结构是功能实现的核心区域，最上方的环槽安装气环，负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱影响动力输出；中间的环槽同样安装气环，作为第一道密封的辅助，同时承担部分热量传导的作用；最下方的环槽安装油环，负责把缸壁上多余的润滑油刮除，通过环槽内的回油孔流回油底壳，避免机油窜入燃烧室参与燃烧造成积碳、机油耗过高的问题。

　　建模过程中需要特别注意环槽的轴向尺寸公差与侧面粗糙度要求，环槽的上下端面如果平面度超差，会导致活塞环在工作过程中出现泵油效应，直接影响机油消耗指标。活塞销孔的位置设计需要兼顾受力平衡与运转平顺性，销孔中心通常会相对活塞中心做微小偏移，用来抵消活塞在做功行程换向时产生的敲缸噪音，销座位置设计了加强筋结构，用来承接燃气爆发时的瞬间冲击力，避免销座位置出现应力集中导致的开裂故障，销孔内部需要和活塞销做间隙配合，保证工作过程中活塞可以绕活塞销做微小角度摆动，适配连杆的摆动角度变化。

　　很多新手建模时容易忽略活塞内腔的结构设计，实际上活塞内腔并不是等壁厚结构，顶部燃烧室侧的壁厚需要兼顾强度与导热需求，裙部位置适当减重来降低往复运动惯量，减少曲轴连杆机构的动载荷，对于高转速工况的机型，还需要对活塞做动平衡校核，保证往复运动质量在设计公差范围内。从实际选型匹配的角度来说，这个活塞模型的所有结构尺寸都可以直接对接后续的工程图输出，环槽位置的尺寸、销孔的同轴度要求、裙部型线的参数都可以作为开模或者机加工的设计参考，在做压铸模具设计时，活塞的拔模角度、分型面位置都可以基于这个数模直接提取，避免后续二次建模出现尺寸偏差。实际装机验证过程中，活塞的热变形量、环组的密封性、销座的接触应力都可以基于这个三维数模做有限元前置分析，提前预判结构薄弱点，减少样机试制阶段的迭代次数，尤其是在做通用动力机械的改型设计时，只需要调整缸径、压缩高、环槽位置的参数，就可以快速衍生出适配不同排量机型的活塞结构，大幅缩短结构设计周期。
