带半圆筒支座的组合式机械基座结构

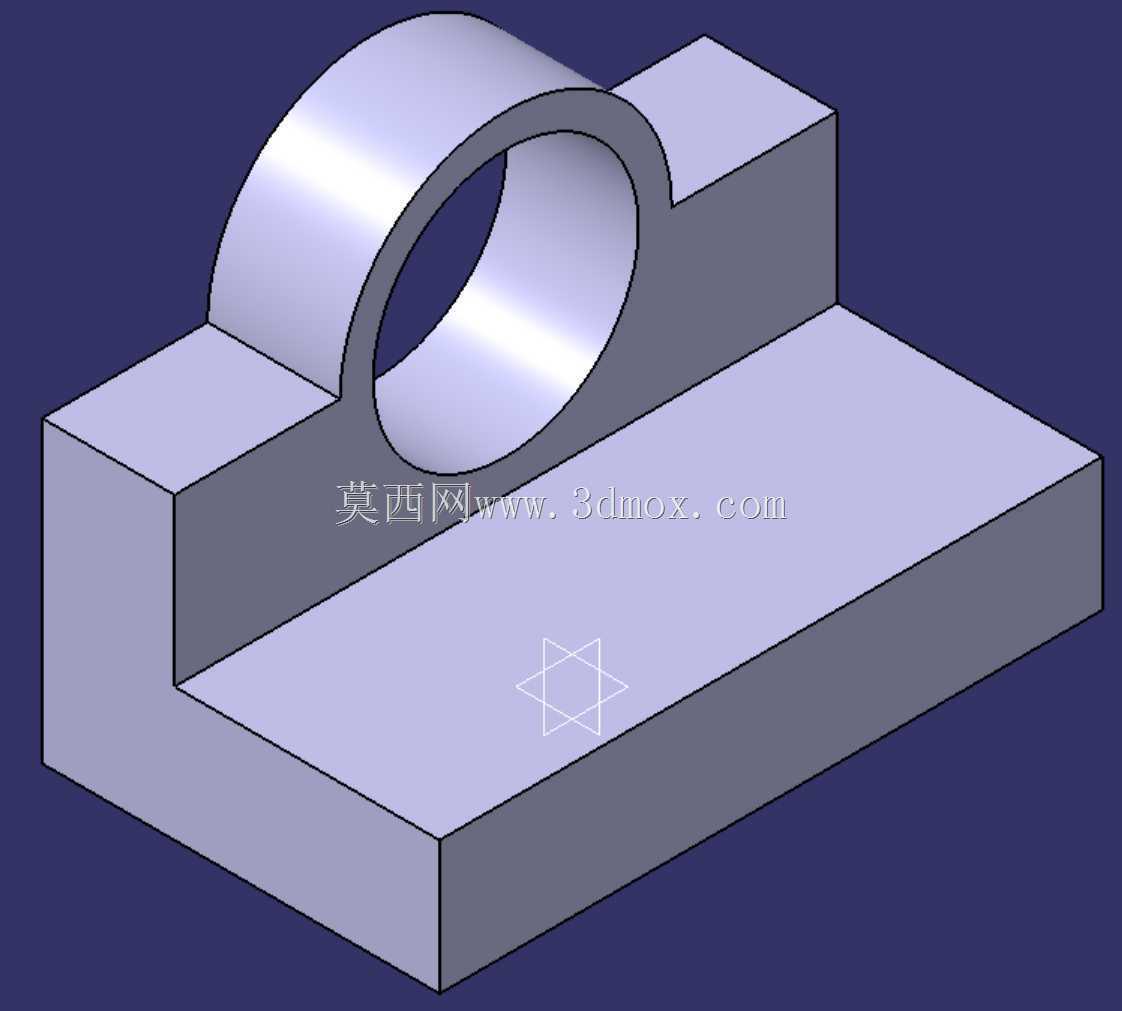

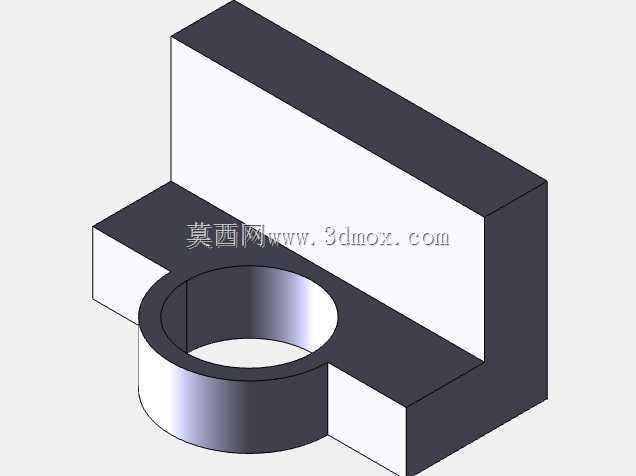

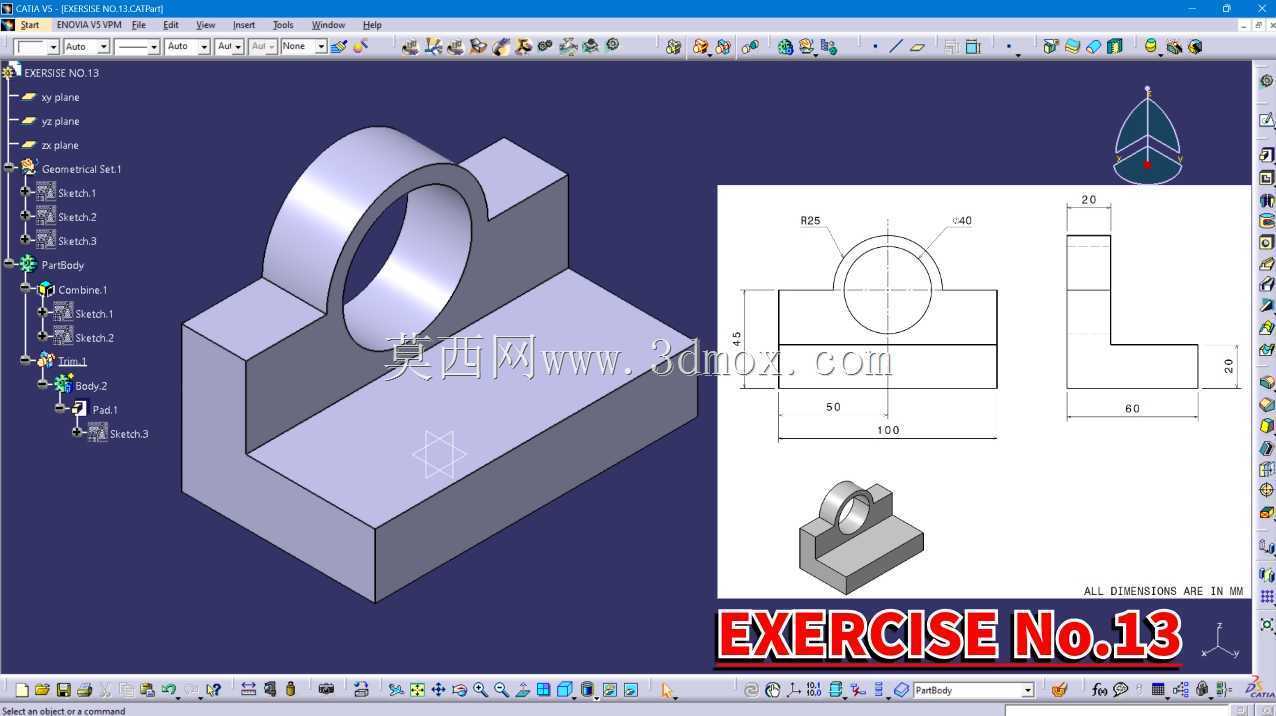

　　这套支座类零件常见于车间小型工装、输送线张紧机构以及教学实训台的轴系支撑场景，底部为平直矩形安装底板，上方立起带半圆开孔的筒状支撑座，两侧搭配限位凸台，整体承担径向承载、轴件定位与安装固定的作用。建模过程中先分别拉伸出底板、立板与半圆柱筒三个独立实体，再通过布尔合并将多段特征整合为单一整体，后续对相交重叠区域做修剪去除多余材料，最后在筒壁与底板衔接位置做衬垫加厚处理，既保证支撑位置的壁厚强度，也避免薄壁处应力集中。从安装边界来看，底板底面为全平面贴合基准，预留的安装孔位可直接穿过螺栓固定在型材台面或焊接机架上，底板长宽尺寸决定了整机的支撑跨距，设计时需匹配配套轴件的中心高，保证半圆筒内孔轴线与安装底面的平行度公差。

　　半圆筒的内孔直径与待装轴套外径保持过渡配合，两侧凸台的作用是限制轴套轴向窜动，同时给紧固件留出避让空间，修剪操作主要集中在立板与圆筒的相交棱边，去掉实体交叉产生的冗余体积，让零件壁厚过渡均匀，不会出现局部材料堆积导致的铸造或3D打印缺陷。衬垫特征布置在圆筒下半圈与立板的衔接处，相当于在受力最大的承载位置增加加强筋当量厚度，轴件运转时产生的径向载荷会通过筒壁传递到衬垫，再分散到下方立板和底板，避免支撑根部出现应力突变。这类支座在实际产线中多用于托住从动辊、导向杆或者小型铰接轴，不需要复杂的轴承座结构，靠半圆筒配合轴套即可实现低速回转支撑，建模时拆分实体再组合的思路，也方便后续修改局部尺寸：比如调整内孔直径时只需改动圆筒特征，

　　底板安装孔位变更也不会影响上部支撑结构，修剪步骤要保证各结合面完全贴合，不能残留细碎面片，衬垫加厚的厚度要控制在合理范围，过厚会增加零件整体重量，过薄则起不到补强作用，整体结构兼顾了加工便利性与支撑刚性，适合中小载荷的支撑工位使用。
