奔驰C级E级拖车固定挂带支架结构

　　这款细长型承载挂带结构对应奔驰C级W202与同期E级车身的拖车固定点位，属于车身覆盖件周边的辅助牵拉部件，日常隐藏在保险杠内侧饰板区域，仅在车辆需要拖移、救援牵引或者底盘转运固定时才会被操作人员接触使用。

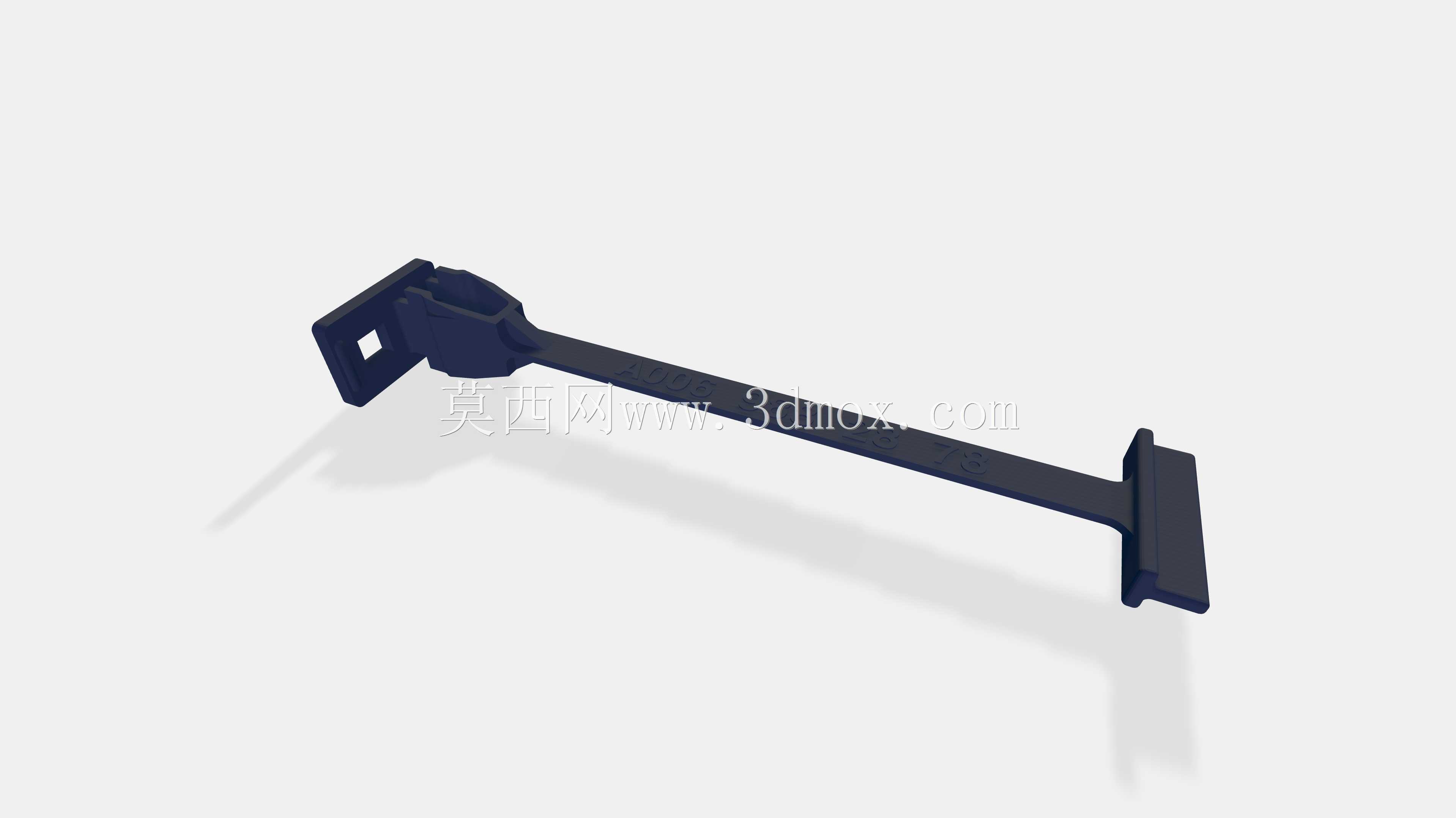

　　从结构布局来看，部件一端采用带方形开孔的卡接基座，开孔位置直接对准车身纵梁侧的预制安装螺柱，装配时不需要额外焊接或者打孔，基座侧面的卡扣筋位可以先卡在饰板预留槽内完成预定位，再拧紧紧固螺母即可锁死，哪怕维修人员在举升机下方单手操作也能快速对位，不会出现部件滑落对位偏差的问题。长条形带身做了等宽扁平化处理，整体厚度控制在8mm以内，完全收纳在保险杠蒙皮和内侧防撞泡沫之间的狭窄空隙里，不会和周边的雷达线束、喷水管路发生运动干涉，哪怕车辆经过颠簸路面产生小幅形变，带身的预留弯折余量也不会磨破相邻的线束绝缘层。另一端的T型挡边是核心受力限位结构，牵引挂钩挂入之后，T型端面可以完全挡住挂钩滑脱路径，相比普通开口挂环，这种挡边结构不需要额外加装防脱插销，拖行过程中即便牵引绳出现小幅左右摆动，挂钩也不会从挂点脱出。

　　设计阶段首先要匹配的就是车身侧的安装边界：W202车型的后保险杠内侧距离纵梁安装面的净空间仅有32mm，因此挂带整体抬升高度严格控制在28mm，基座周边的圆角全部做了R3以上的顺滑过渡，避免应力集中在注塑成型时产生缩痕，同时也防止安装过程中锐边割伤维修人员的手套。带身中间区域做了渐变式的厚度优化，靠近两端连接位的厚度提升到12mm来分散牵引拉力，中段保持6mm厚度兼顾韧性，当车辆被拖行经过减速带产生瞬时冲击载荷时，中段可以产生微量弹性形变吸收峰值拉力，不会把硬冲击直接传递到车身纵梁的安装点，避免纵梁漆面开裂或者螺纹孔滑牙。

　　实际售后场景里，这类部件最常见的损耗原因是长期处于车身底部的泥水侵蚀环境，原车上的塑料挂带使用多年后会因为低温脆化出现基座断裂，替换件的三维建模需要完全还原原厂的安装孔位间距、卡扣凸起高度以及T型挡边的限位尺寸，不需要修改车身任何原有结构就能直接替换。建模过程中需要重点校验挂带处于最大弯折角度时的运动包络，确认当牵引绳向侧面偏摆15度的极限工况下，挂带不会和后方的后备箱备胎槽底板发生磕碰，同时基座的方形安装孔和螺柱之间预留0.5mm的装配间隙，抵消车身焊接过程中产生的小幅位置公差，保证不同批次的车辆都能顺利装配。
