汽车改装多辐式铝合金轮辋结构设计

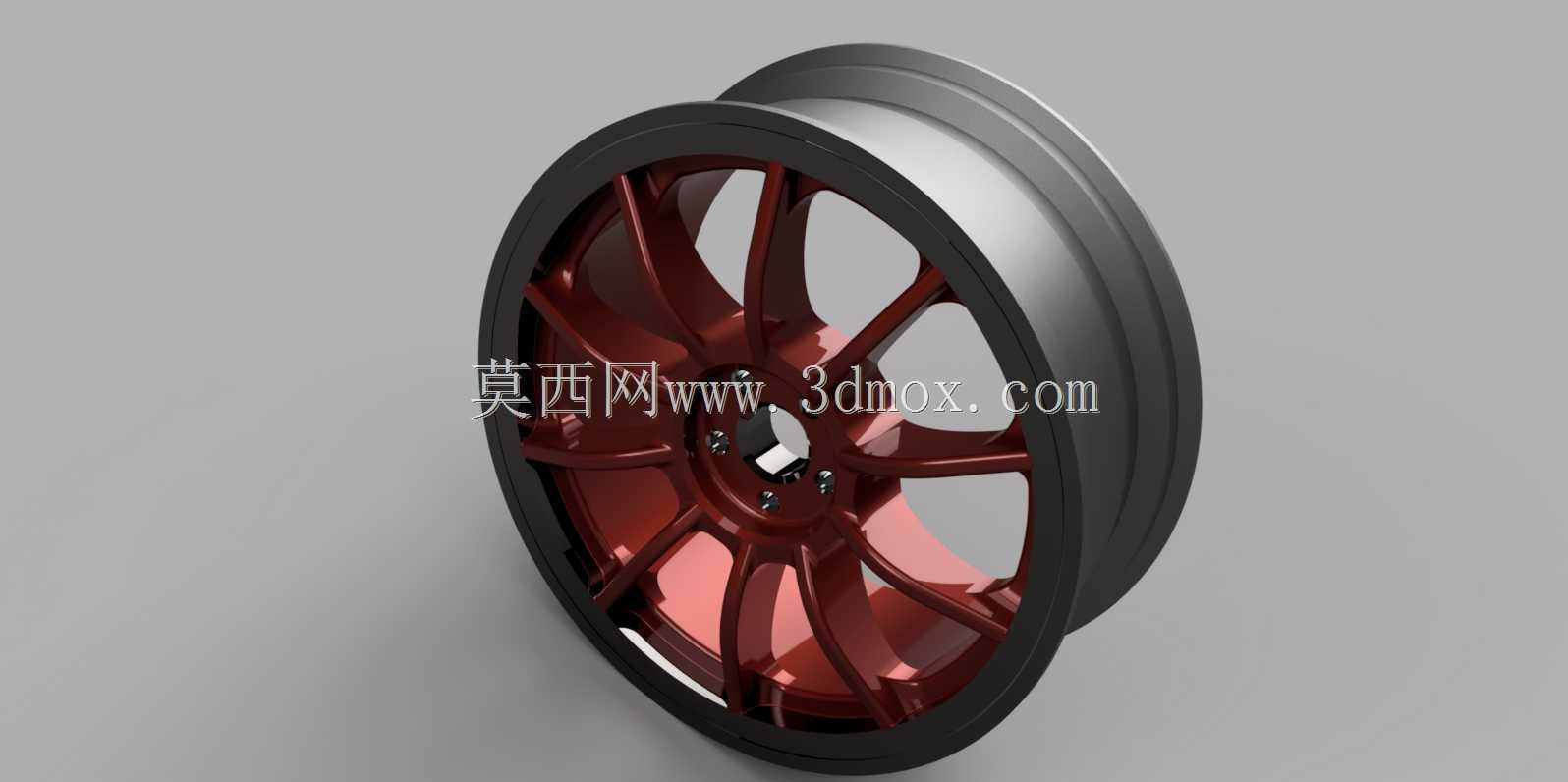

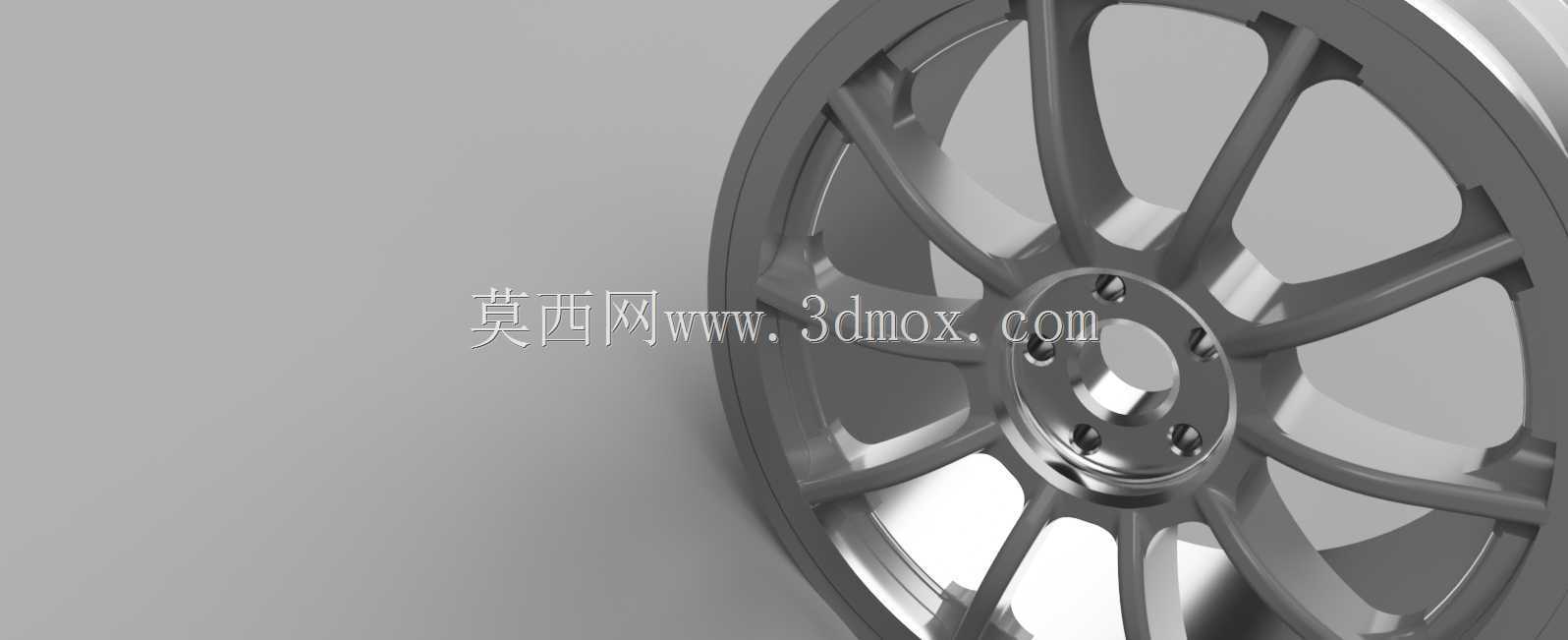

　　这款轮辋的三维结构围绕乘用车辆行走系统的改装适配需求搭建，整体采用十辐分叉式的造型布局，轮辐表面做了立体曲面过渡，轮辋筒体保留了标准轮缘的安装配合轮廓，可直接对应常规民用轿车的轮胎装配边界。从实际装车场景来看，这类轮辋多用于乘用车外观升级与行走部件替换，在整车行驶过程中承担轮胎的径向支撑、转向力矩传递以及制动系统的散热导流作用，轮辐之间预留的大尺寸镂空间隙，能够让制动卡钳在持续制动产生高温时，借助行驶气流快速带走热量，避免制动热衰减带来的安全隐患。

　　建模过程中优先还原了轮辋的核心配合特征：中心定位孔的同轴度、周向分布的螺栓安装孔位、轮辋内侧的气门嘴避让位都按照实车装配逻辑做了特征保留，轮缘处的翻边弧度匹配无内胎轮胎的密封贴合要求，不需要额外加装内胎即可完成轮胎气密装配。设计阶段同步考虑了轮辋的安装边界：轮辐背面预留了足够的卡钳避让空间，可兼容多数常规尺寸的浮动式制动卡钳，轮辋偏距的设定让轮胎安装后与翼子板、悬挂摆臂之间保留合理间隙，转向打满角度时不会出现部件干涉。

　　结构受力层面，轮辐从中心轮毂座向外呈放射状延伸，每根辐条的截面厚度从根部向轮缘处逐步过渡，既保证中心安装区域的结构刚性，也避免轮辋整体重量过大带来的簧下质量升高。轮辋筒体的侧壁厚度按照承压需求做了等强度优化，在轮胎充气后的交变载荷作用下，轮缘位置不会出现异常形变。外观造型上，轮辐的曲面分模线贴合铝合金低压铸造的工艺成型逻辑，拔模角度预留合理，后续开模量产时不需要额外做大量结构修改，辐条表面的凹槽特征既可以作为造型装饰，也能在喷涂上色时形成分色边界，满足不同改装风格的外观搭配需求。

　　整套结构把装配配合、受力承载、散热需求、工艺成型几个维度的要求整合到同一模型中，既可以作为行走系统设计的参考样件，也能用于改装部件的结构验证与装配干涉检查。
