四缸发动机排气歧管结构设计

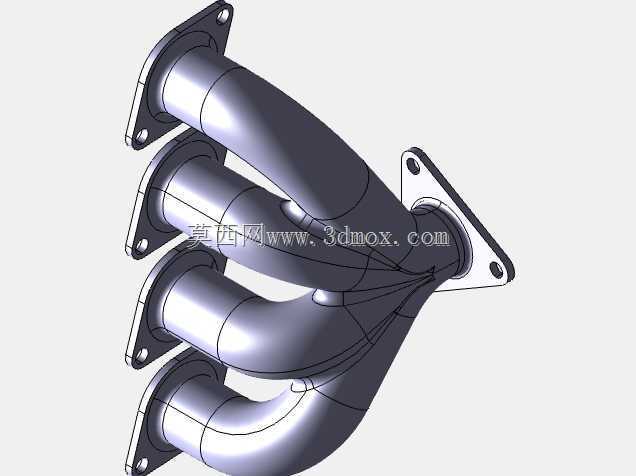

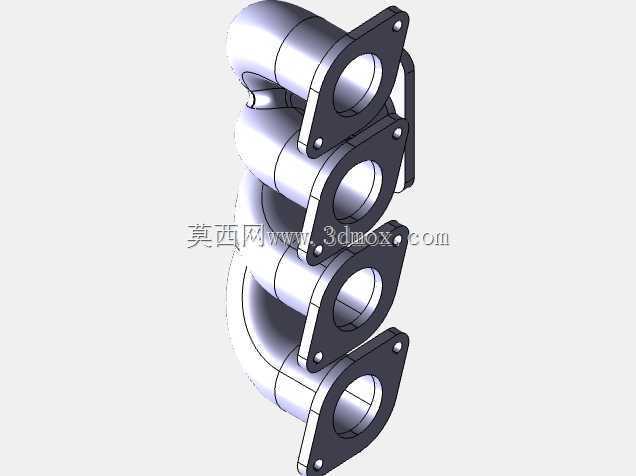

　　排气歧管是内燃机排气系统中直接承接气缸废气的第一段管路部件，其结构合理性直接影响发动机的排气效率、各缸排气干涉程度以及整机动力输出表现。这套四缸机型排气歧管采用四根独立弯管逐步汇合的布局，每根支管分别对应一个气缸的排气口，支管入口端通过整体铸造或机加工成型的安装法兰与气缸盖侧面对接，法兰面上预留螺栓过孔，用于装配时穿入紧固螺栓并压合密封垫片，防止高温高压废气从接合面泄漏。

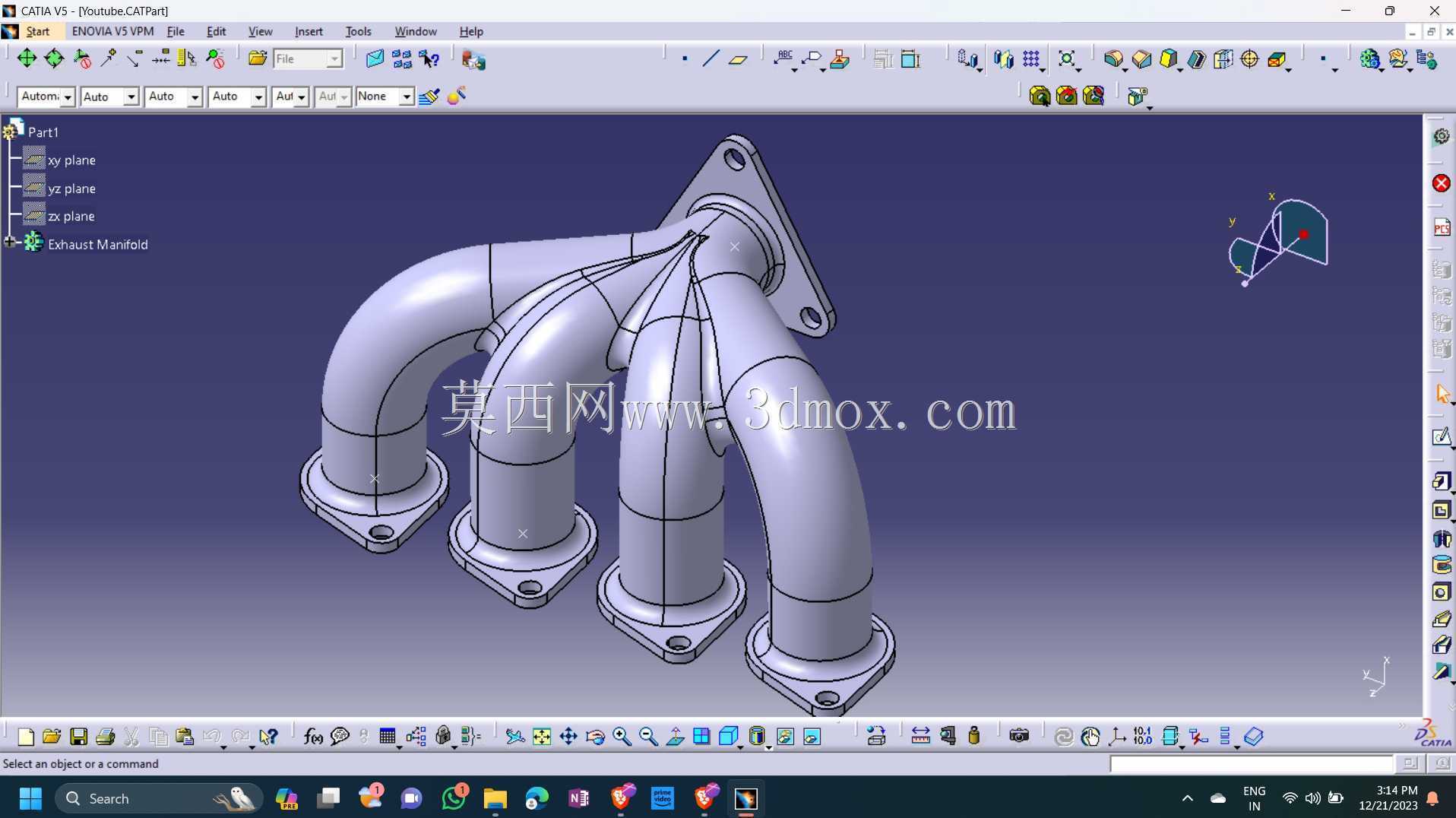

　　从实际装车场景来看，这类歧管多用于直列四缸汽油或柴油发动机，安装位置集中在发动机缸盖的排气侧，外围需要预留足够的热防护空间，避免邻近的线束、油液管路和塑料附件长期受高温辐射老化。建模过程中首先要锁定缸盖排气口的中心距、法兰螺栓孔分布以及出口端与下游三元催化器或涡轮增压器入口的对接坐标，这些边界条件决定了歧管能否在狭小的发动机舱内顺利落位。

　　支管走向设计并非简单的圆弧弯折，需要兼顾各缸支管长度尽量均等，使四个气缸的排气脉冲到达汇合腔的时序更均衡，降低相邻气缸排气时的气流干扰。弯管段的曲率半径经过反复调整，过小的弯曲半径会造成气流截面骤缩、排气背压升高，过大则会占用过多横向空间并增加整机重量。管壁厚度在满足高温强度和抗热变形要求的前提下尽量均匀，避免发动机反复冷热循环后因壁厚不均产生局部应力集中而开裂。

　　汇合后的总管出口同样设置连接法兰，用于对接后级排气净化装置，法兰端面的平面度和孔位同轴度在建模时需要严格配合下游件接口尺寸。整体结构还预留了传感器安装座，可布置氧传感器或排气温度传感器，用于发动机电控系统采集尾气参数。整个歧管的外形轮廓需要避让发动机悬置、发电机、转向助力泵等周边附件，在三维环境中逐段校核运动间隙与热膨胀余量，确保整机装配后无干涉、维修时法兰螺栓具备操作空间。
