阶梯轴式变径流体喷嘴精密结构

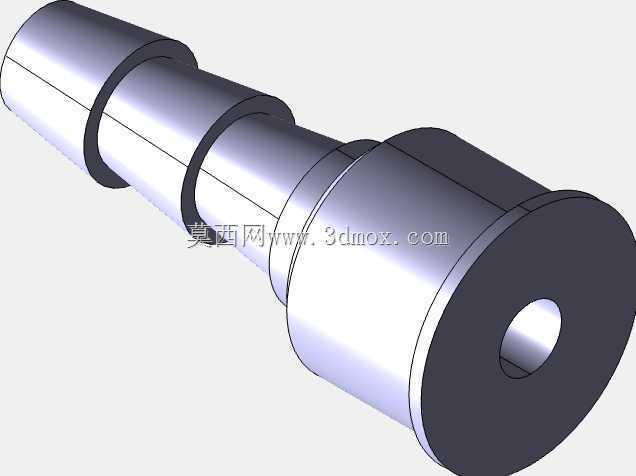

　　该喷嘴采用阶梯轴式回转体构型，整体沿轴向依次布置多段不同直径的圆柱段，相邻轴段间以环形台阶过渡，末端大直径端面上开设同轴中心通孔，作为流体的进出通道，整体结构完全轴对称，无侧向分支与异形曲面，加工与装配基准统一。从实际工况适配角度，这类变截面喷嘴常布置在流体输送管路的末端或两段管路之间，依靠沿轴向逐步收缩的内部通流截面，对流入的流体形成持续节流作用，流体在经过每一级缩径段时通流面积逐级减小，根据流体连续性原理，流体流速会随通流面积缩小而同步提升，最终从末端中心孔高速喷出，可应用在喷淋冷却、工位吹扫、药剂雾化、管路射流清洗等场景，不同直径的外圆轴段可直接与对应规格的管路接头、安装支座配合，台阶端面可作为轴向定位面，

　　安装时无需额外加工定位卡槽，将对应轴段插入配套管路座后，台阶端面贴合支座端面即可完成轴向限位，再通过径向紧固件或焊接方式即可完成固定，安装边界清晰，外圆各段的同轴度公差可直接通过一次装夹车削保证，避免多次装夹带来的偏心问题。设计阶段首先确定末端喷孔的通流直径，依据目标喷射流速与工作流量反推每一级轴段的内孔收缩比例，外圆直径则匹配常用管路的安装接口尺寸，各段轴的长度依据安装空间的轴向尺寸分配，台阶处预留微小倒角去除加工毛刺，避免装配时刮伤密封件，中心通孔与外圆所有轴段保持同轴，保证流体喷出方向与喷嘴轴线完全重合，避免射流偏斜。建模过程中先绘制轴向半剖面轮廓，通过回转命令生成整体实体，再对各台阶棱边添加工艺倒角，

　　中心孔按照实际通流尺寸切除成型，所有回转面的几何公差可在工程图中直接标注，后续工程出图时可直接生成车削加工工序，外圆面可采用粗车、精车工序达到表面粗糙度要求，端面与外圆的垂直度可通过一次装夹加工保证，长期使用后若喷孔出现磨损，可直接沿轴向拆卸更换，维护成本较低。
