带出线防护的PCB芯片封装盒结构

　　这款芯片盒的结构设计围绕小型PCB板的封装、绝缘隔离和线束引出展开，常见于交流稳压、电源采样、信号调理以及变压器周边控制模块。实际设备中，这类小盒往往安装在空间局促的电气仓内，既要保护板上芯片、焊点和细弱导线，又要避免装配时线束被拉扯、弯折或与邻近金属件接触。

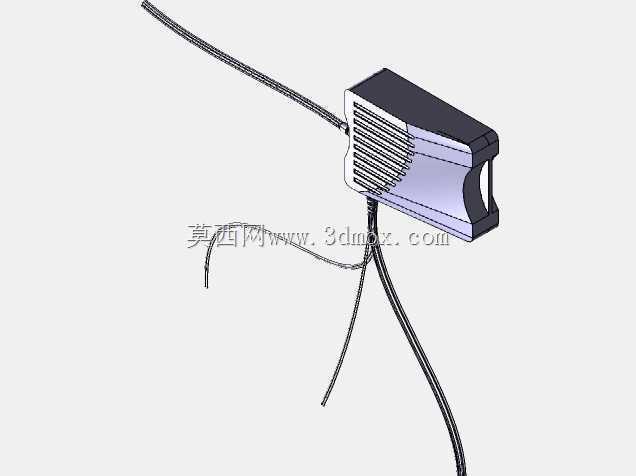

　　从外形上看，盒体采用紧凑的半封闭结构，一侧设置多道平行的出线槽，多根细导线可按顺序从槽位引出。槽与槽之间的隔筋不仅起到分线作用，也能限制导线横向窜动；盒体端部保留圆弧过渡，减少尖角对线材外皮的割伤风险。出线方向结合了侧向和下向两种路径，便于在不同安装姿态下整理线束，降低单根线在出口处的集中应力。

　　建模时需要重点控制盒体内部净空。PCB放入后，芯片最高面、电容高度、焊点突出量与盒盖之间都应保留安全间隙，防止压件。内壁可设置限位台阶或浅槽，使板子在推入后获得基本定位；若后续采用灌封、点胶或卡扣固定，这些结构还能增加填充材料与壳体的附着面积。盒壁厚度不宜只按外观处理，需兼顾绝缘距离、成型收缩和装配强度，尤其在出线槽根部，隔筋较细，圆角和拔模方向要统一，避免实际加工时出现薄弱尖边。

　　安装边界方面，该盒体适合贴装在支架、绝缘板或设备内腔平面上。外部轮廓应避开相邻变压器铁芯、接线端子和散热片；线束出口处需要预留弯曲半径，不能让导线刚出盒就发生急折。若设备运行中存在振动，盒体附近应设置线卡或扎带固定点，把拉力传递到线束主干，而不是让PCB焊盘承受反复载荷。

　　结构细节上，盒盖与底座的配合面可采用搭接止口，提高防尘和防错位能力；侧面开口则兼顾检修、观察和装配便利性。对于需要批量生产的方案，壳体外形应尽量保持规则拔模，厚薄过渡平缓，出线槽端部增加加强肋。若用于电源类产品，还应核对高压侧与低压侧导线的分隔路径，保证不同电位线束不在同一窄槽内交叉磨损。整体设计不以复杂外观为目标，而是把板件防护、导线约束、绝缘距离和现场装拆效率放在同一结构中平衡。
