交流稳压器折弯安装固定钣金支架

　　这款折弯钣金支架属于交流稳压供电设备内部的结构承载件，整体采用单张金属板材经落料、冲孔、折弯多道工序一体成型，没有额外拼接焊缝，量产一致性好，在稳压电源、调压配电柜体里承担元件定位、整机挂载、受力传导的作用。

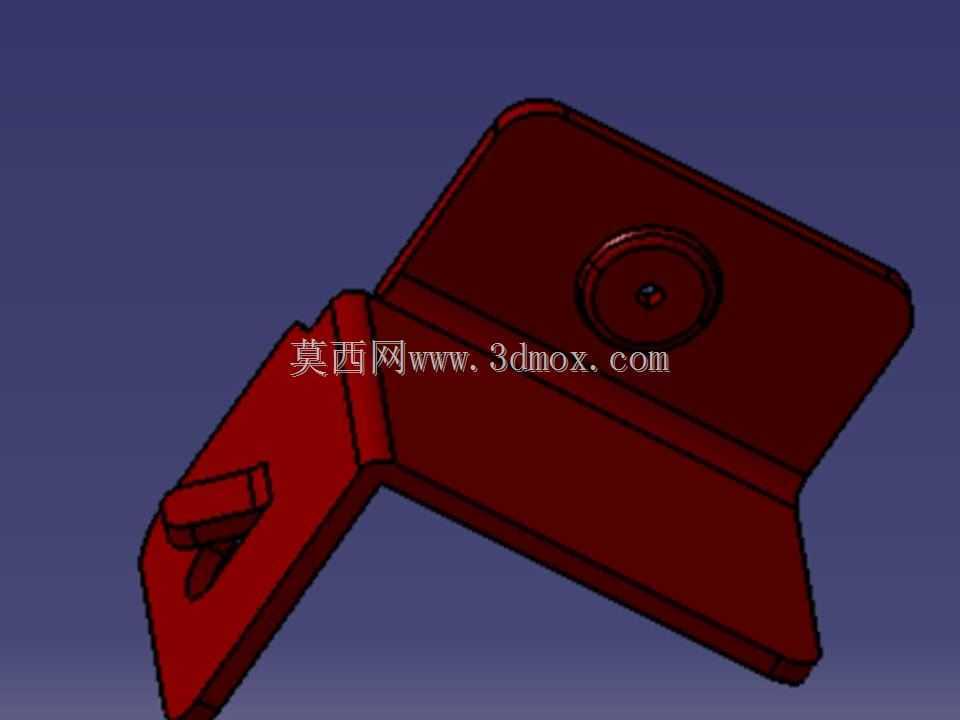

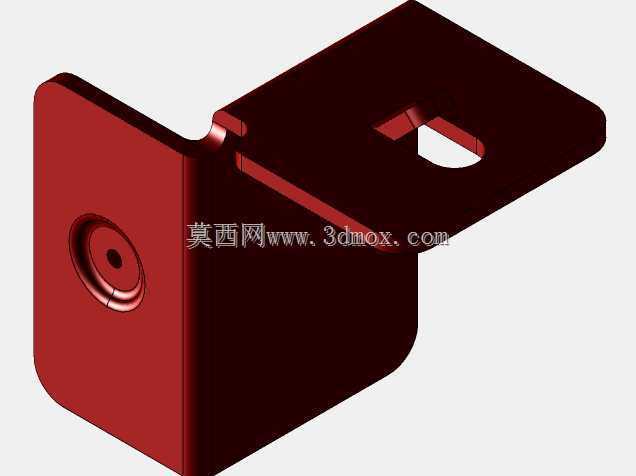

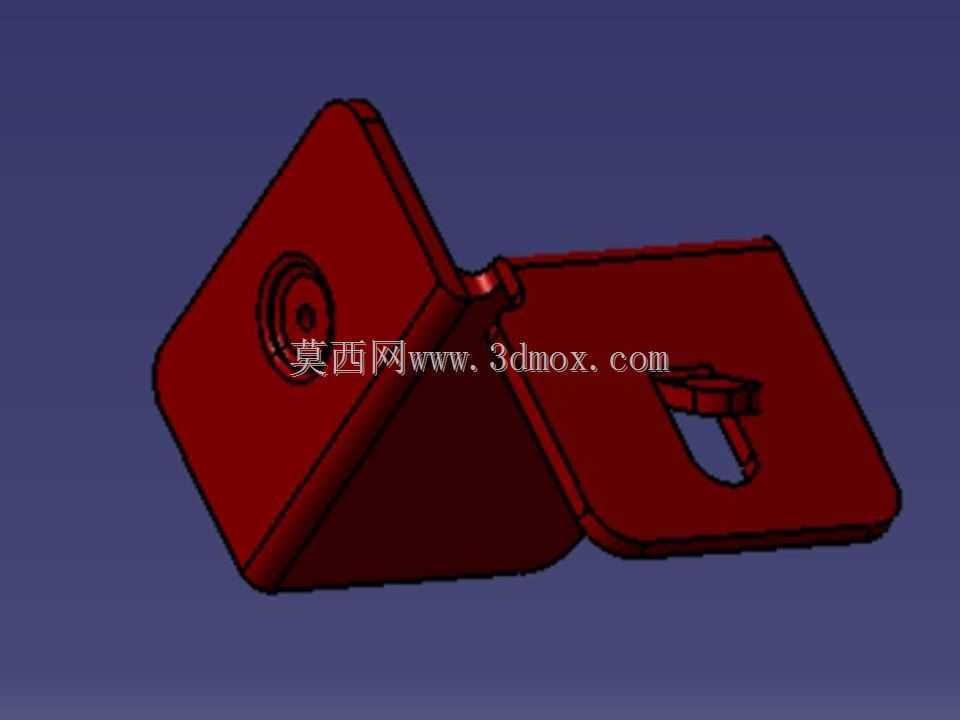

　　从安装边界来看，支架主体呈直角L型弯折布局，一侧立板预留了带沉台的中心安装孔，孔位周边做了环形压窝强化，锁紧紧固件后板面不会出现局部凹陷，该立面用于贴合设备内壁或者绝缘安装基座，靠单孔即可完成初定位，周边还可根据装配需求补打辅助固定点；另一侧水平延伸的托板上开设了异形长腰挂孔，孔型兼顾圆孔对位方便与长孔调节余量，装配时可以先将紧固件预松，沿腰孔方向微调支架位置，待内部元件间隙、接线走向全部核对到位后再完全锁死，大幅降低现场装配的对位难度。

　　折弯转角处做了避让缺口处理，避免板材弯折时内R角挤压堆料，折边过渡顺滑无应力集中，长期受设备运行振动也不会在转角处产生疲劳裂纹。板材厚度选型兼顾承重与轻量化，立板垂直方向可以挂载稳压单元的铁芯、绕组组件，水平托板能够承接接线端子、调压控制小板的侧向载荷，边缘所有外露棱边都随冲压工序自然形成微小圆角，装配维护时不会划伤操作人员手部，也不会割破外接导线的绝缘层。

　　设计过程中优先考虑了冲压工艺可行性：所有开孔距离折弯边都预留了足够的安全边距，防止冲孔后折弯出现孔位拉变形；异形挂孔的转角全部设置小圆角，避免冲压模具刀口出现应力尖角导致崩模，量产时模具寿命更长，单件冲制效率高，后续表面可做喷塑、电泳或者彩锌钝化处理，对应不同使用环境的防锈需求。在整机布局里，这个支架既可以作为独立安装脚把稳压模块固定在柜体内腔，也可以多个组合使用，分层托放不同功能的电气组件，弯折后的立面还能起到侧向挡线作用，把强电走线限制在指定区域，和弱电控制侧形成物理隔离，减少电源运行时的电磁干扰。建模时完整还原了板材厚度、折弯内R、压窝沉台、开孔轮廓的所有细节，折弯展开尺寸可直接用于核对钣金下料图，结构工程师拿到模型后可以直接匹配整机安装点位，不用二次反向测绘支架结构，也能据此校核不同载重下的板面形变，确认支架在设备长期温升、振动工况下不会出现松动移位。
