导轨式车载交流稳压电源壳体结构

　　车载交流稳压装置在移动供电场景里承担电压波动抑制与后端用电设备保护的作用，常见于改装车辆、工程作业车、车载试验平台以及移动配电小系统。车辆运行过程中发电机输出、蓄电池逆变输出和外接市电切换都会带来电压幅值偏移，稳压单元需要在有限的舱内空间中持续工作，因此壳体既要容纳调压、采样、保护与显示部分，又要兼顾安装、散热、接线和维护便利性。

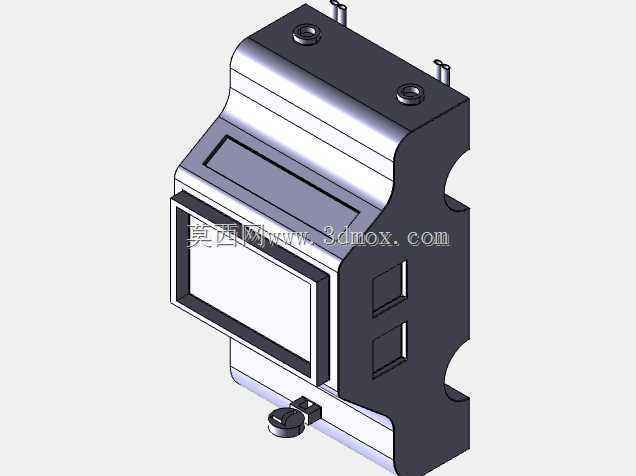

　　该结构采用导轨式电气元件的布置思路，主体外形接近紧凑型模数化设备，正面预留显示窗口与操作区域，便于人员观察输出状态；顶部设置接线端子结构，用于输入、输出或辅助回路连接；下部配置锁止旋钮，配合背部卡轨形态，可快速固定在标准安装轨上，也能在检修时整体拆卸。侧面开设卡扣与定位缺口，使多个模块并排安装时保持整齐间距，避免柜体内部走线混乱。

　　从结构设计角度看，外壳被拆分为前面板、主腔体、侧盖和安装锁扣等区域。前面板的显示窗略低于周边边框，形成防护唇边，可减少搬运和柜内装配时对透明窗面的直接碰撞；主腔体上部保留端子安装高度，下部为内部电路板、变压器或功率元件提供容纳空间；背部不是简单平面，而是形成与导轨匹配的钩挂轮廓，安装时先挂上轨边，再旋转下部锁扣即可压紧。这种方式比螺钉固定更适合车载配电模块的批量装配，也能在振动环境下保持位置稳定。

　　外形尺寸需要同时服从电气间隙、爬电距离和柜内安装边界。宽度方向按单极或多极模数化空间控制，深度方向要给端子压线、线束弯折和背部导轨留出余量；高度方向则保证显示面不被柜门或线槽遮挡。壳体两侧的凹凸结构并非单纯造型：一侧用于增强侧板刚度，降低薄壁件在温度变化和振动下的变形；另一侧形成散热与装配分界，使内部功率器件附近能够保留空气流通通道。

　　实际选型时，该类稳压模块通常安装在车载配电箱、设备舱侧壁或集成电源柜中。上游连接交流输入，下游为仪表、通信设备、小型工控装置或精密用电负载提供相对稳定的电压。模型中可见的前面板开口可用于电压指示、状态标识或复位操作；顶部端子位置高于主体平面，接线工具能够垂直操作，不必在狭窄柜内斜向拧动；下部锁件外露尺寸小，不会占用相邻模块的安装宽度。

　　建模时应重点控制导轨钩口、锁扣旋转中心、端子孔位和面板开窗之间的相对关系。若钩口过浅，车辆颠簸时模块可能松脱；若锁扣行程过大，又会造成拆装阻力增加。壳体棱线采用小圆角过渡，既符合塑料冲压或注塑成型的工艺特点，也能减少应力集中。内部还需按元器件高度划分限位筋、螺丝柱和走线槽，使电路板、磁性元件与外壳之间保持安全距离。整体结构紧凑、安装边界清晰，适合作为车载交流稳压设备、导轨式电源模块和小型配电终端的结构设计参考。
