多工位框架构件焊接定位工装夹具

　　这套工装针对长条形框架类焊件的组对工序开发，常见于机柜骨架、设备横梁组件、矩形管拼焊结构的车间批量生产场景。框架类焊件本身刚性偏弱，单件摆放时容易出现侧向歪斜、管口错位，人工手扶点焊不仅效率低，焊后冷却收缩还会把装配偏差直接锁死，后续校形要耗费大量工时，这套夹具的核心作用就是在施焊前把所有构件的相对位置完全约束住。

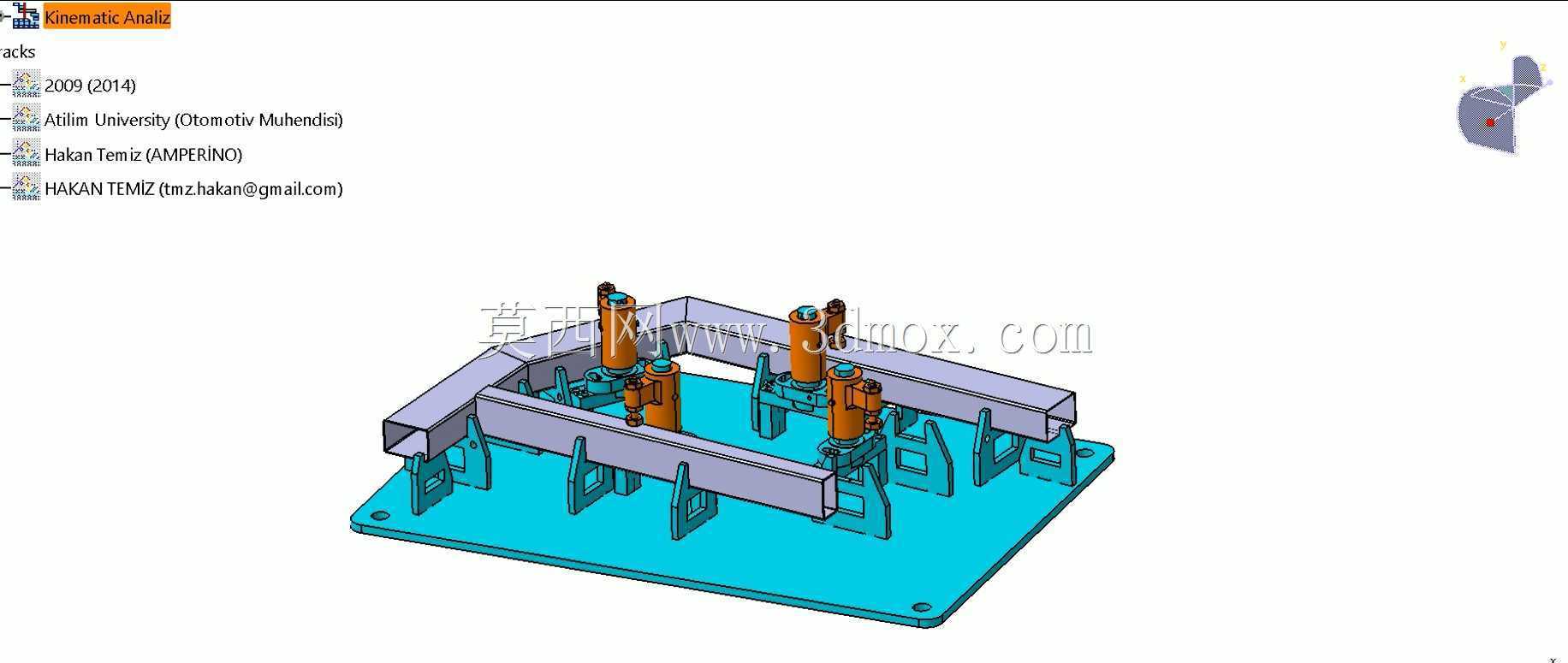

　　底座采用整块平板式结构，板面预留阵列安装孔位，所有支撑、定位、压紧元件都可以顺着孔位调整固定位置，适配不同长宽尺寸的框架焊件。底座四周留出足够的操作空档，底部支撑脚把板面抬离工作台面，既方便叉车或者液压车整体转运，也让焊接时产生的焊渣不会直接堆积在定位元件缝隙里，日常清理只需要扫掉板面残渣即可。

　　焊件的定位逻辑分成侧向和竖向两个维度：底座上竖立的多组L型挡块贴合框架矩形管的外侧立面，控制框架的整体外轮廓尺寸，挡块的立边做了加高处理，长管材搭放上去之后不会向外侧倾倒；管体下方的等高支撑块把焊件抬离底座板面，让焊缝背面留出悬空间隙，既避免焊渣把工件和底座粘在一起，也方便焊工从背面补焊或者通入保护气。

　　上方布置的四组立式压紧单元对应框架的四个关键受力点位，压头下行后把矩形管紧紧压在支撑块上，消除管材自身的翘曲间隙。压紧单元的支座跨架在焊件上方，不会遮挡框架中间的拼接焊缝，焊工可以沿着梁体全长连续施焊，不需要频繁松开夹具换位。相邻压紧点的间距按照框架的跨度分配，避开了管材拼接的焊道位置，防止压头和焊枪发生运动干涉。

　　整套夹具的安装边界完全围绕焊件轮廓展开：底座长宽比适配长框架的摆放需求，四周预留的操作空间足够工人蹲姿调整工件、观察焊缝对齐情况；所有定位元件的高度都控制在焊枪可达范围内，不会出现深位遮挡导致的施焊死角。针对多品种小批量的生产需求，各个挡块和支撑座都采用可拆卸式连接，更换不同规格的焊件时只需要调整对应元件的安装位置，不需要重新制作整套底座，工装的复用性更强。

　　从运动逻辑来看，夹具的所有动作都围绕“先定位、后夹紧、再施焊”的工序顺序设计，工件吊装落位后先靠侧向挡块完成初定位，再依次启动压紧单元锁死竖向自由度，整个组对过程不需要人工反复测量尺寸，首件校准完成后后续工件的重复定位精度可以稳定控制在组对公差范围内，大幅降低焊后尺寸超差的概率。
