全装配式轮胎分流分割工装结构

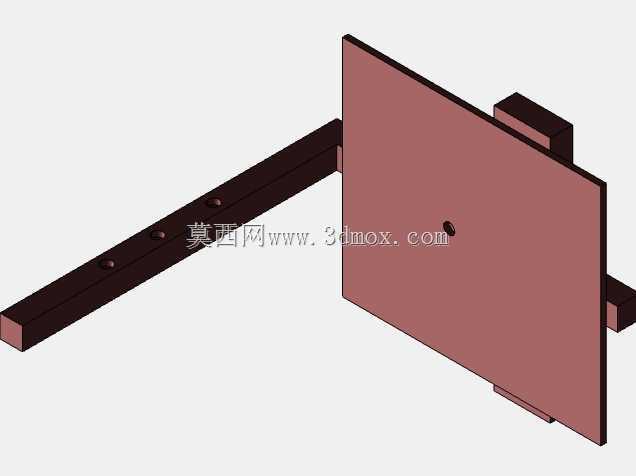

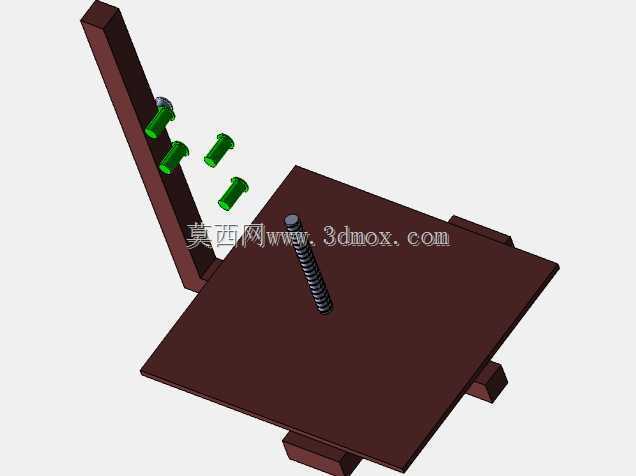

　　这套结构面向轮胎拆解、橡胶回收及胎体分流工位，核心作用是在旧胎输送、定位与分割过程中提供稳定的侧向承托和导向边界。现场常见的处理流程里，轮胎经过输送线后需要进入固定分割区域，若缺少刚性挡靠，胎体容易因橡胶弹性、滚动惯性和切割反力发生偏摆，直接影响切口位置和后续分流节奏。该工装以一块竖向大板作为主要安装基准，板面承担限位、连接和遮挡功能，板上预留小孔可用于定位销、传感器支架或紧固件安装；板体上下及侧部伸出的块状结构，对应输送机架、导轨侧梁或分割设备的连接位，能够把工装快速固定在工位边界。长条形横梁从板侧横向延伸，梁体上沿长度方向布置多个安装孔，这些孔位不是单纯装饰，而是为了适应不同轮胎直径、不同分割角度以及不同线体宽度时的调节需求。

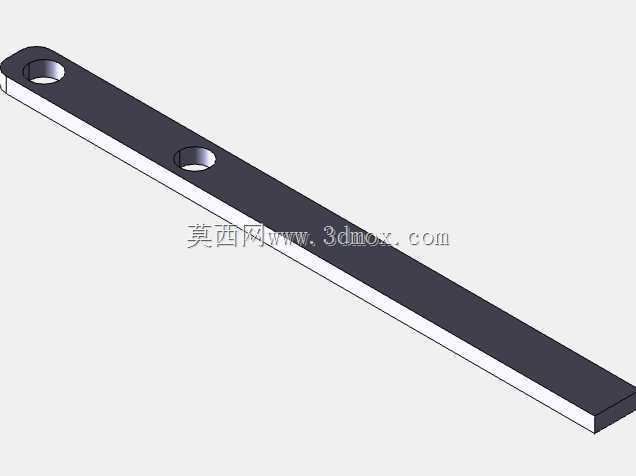

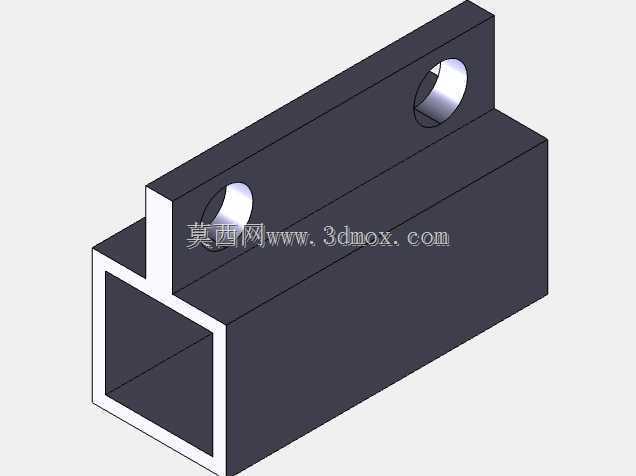

　　设计时先确定分割刀具的运动平面，再反推胎体进入工位时的侧向接触位置，因此竖板并不追求复杂曲面，而是采用平整板面保证接触受力均匀，避免局部应力集中。横梁截面选用矩形长条形式，抗弯能力优于单薄角钢，安装后可作为胎体侧边导向件，也可承载附属挡块、接近开关或防护件。块状凸台分布在板体背面和边缘，主要承担与机架贴合时的垫高调平作用，使大板与输送面保持垂直；若现场机架存在焊接误差，可通过垫片在凸台位置修正，不必大面积加工整块背板。从安装边界看，竖板高度需覆盖轮胎侧向偏移范围，横梁长度则延伸至胎体经过区域，孔间距按常用轮胎规格梯度设置，保证换型时只需移动挡块或调整连接件。整体采用装配式思路，各板、梁、凸台之间通过紧固件组合，

　　相比焊接一体件更便于运输、入线安装和后期更换易损面。结构外形简洁，没有多余包覆，重点在于把分割时的横向反力传递到机架，并让轮胎在进入刀具前保持稳定姿态。对于三维建模人员，建模时应注意横梁孔位与竖板小孔的同轴关系、凸台贴合面的平面度以及各零件装配间隙；对结构设计人员而言，这类工装的价值不在外观，而在能否兼容多规格胎体、缩短换型调整时间，并在连续分割工况下维持可靠限位。
