带变位机配套的六轴焊接机械臂结构

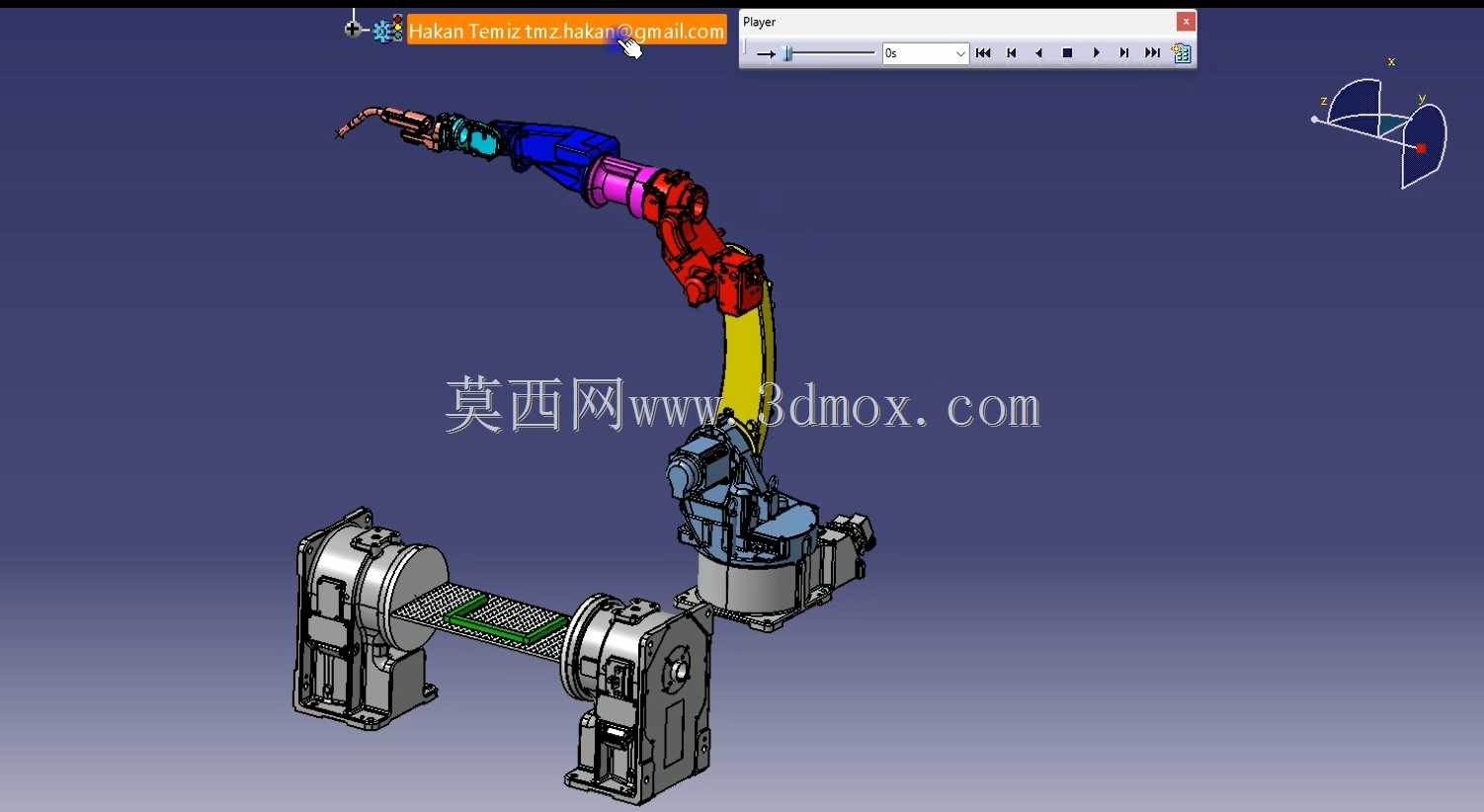

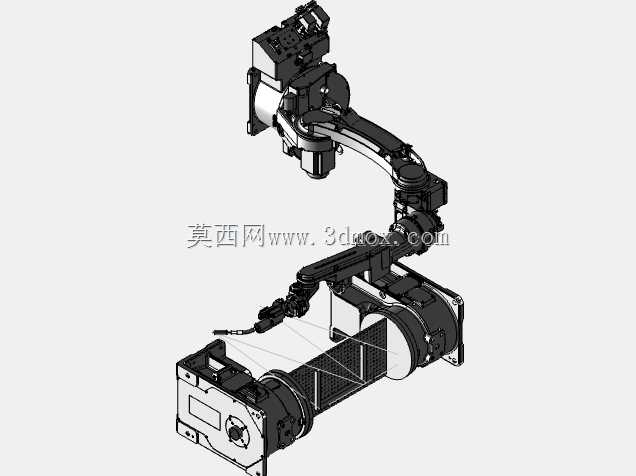

　　这套机械臂结构主要面向金属构件焊装工位的布局需求，配套的双轴变位机可实现工件的回转与翻转动作，让焊缝始终处于最佳焊接姿态，减少人工变位的辅助工时，在汽车零部件、工程机械结构件、五金钣金加工的焊装线中应用广泛。机械臂本身采用六轴串联关节构型，从底座到末端焊嘴的各关节传动衔接经过运动学校核，各轴的转动范围覆盖常见焊装工位的作业半径，配合变位机的联动可完成复杂空间曲线焊缝的连续焊接作业，避免单机械臂作业时的姿态死角问题。

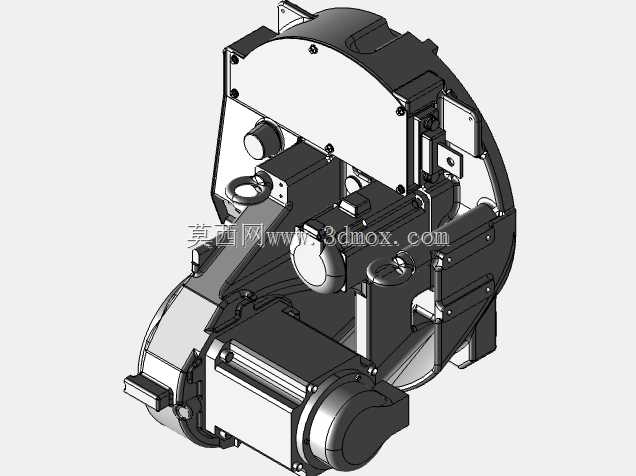

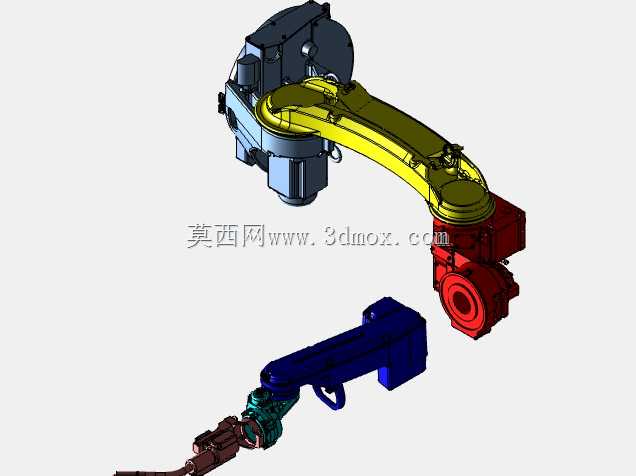

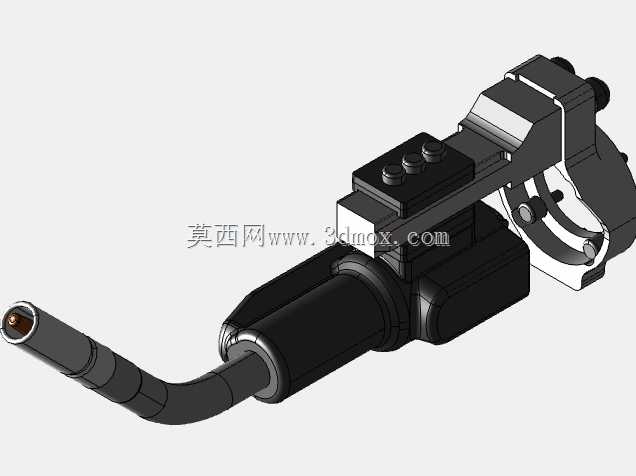

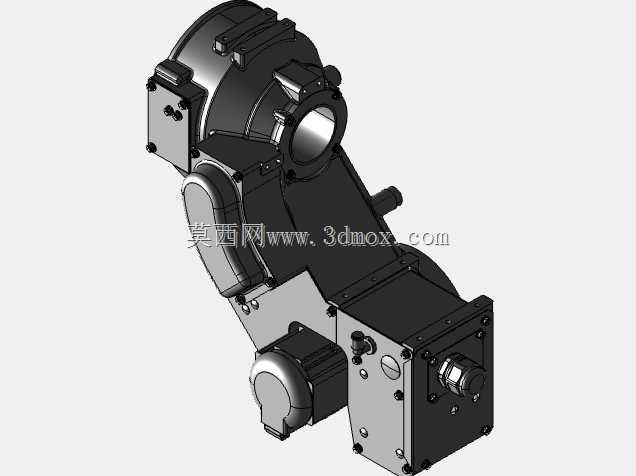

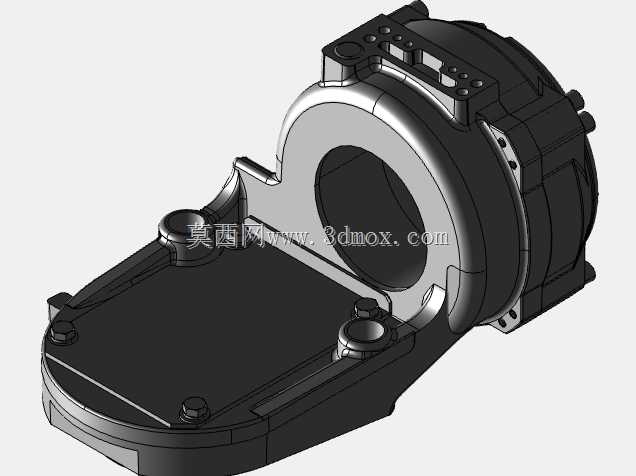

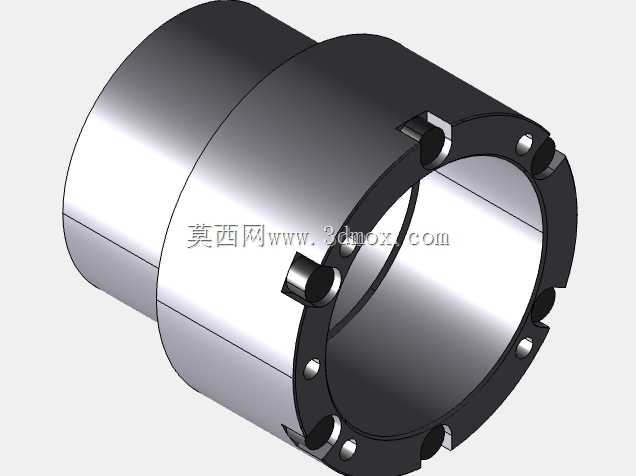

　　从结构设计逻辑来看，底座采用大尺寸安装法兰结构，安装时需匹配现场预埋的地脚螺栓孔位，保证大臂快速摆动时的整机稳定性，不会出现倾覆或共振问题；大臂与小臂的衔接关节处预留了管线走线空间，焊接电缆、送丝管、气路管线可从关节内部空腔穿过，避免作业过程中管线与周边工装、工件发生剐蹭磨损，延长管线使用寿命。末端焊嘴安装接口采用标准快换结构设计，可适配不同规格的焊枪，也可根据工位需求更换为夹持、打磨等末端执行器，拓展设备的适用场景。

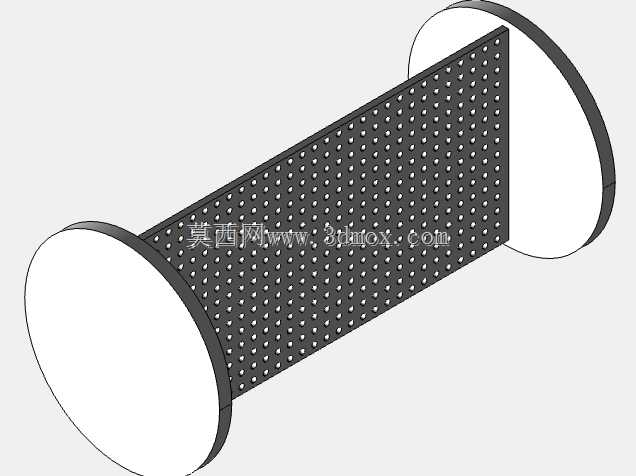

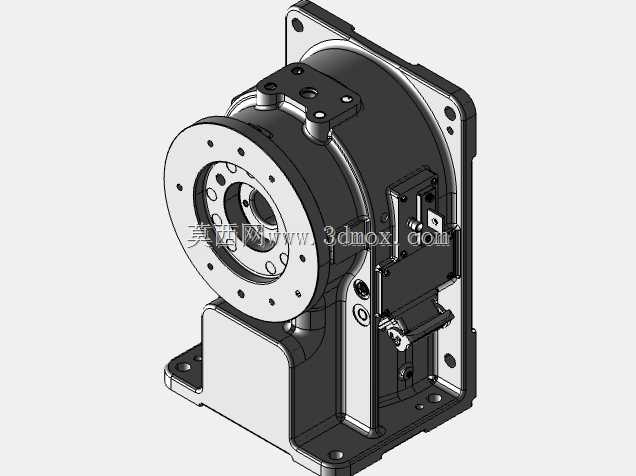

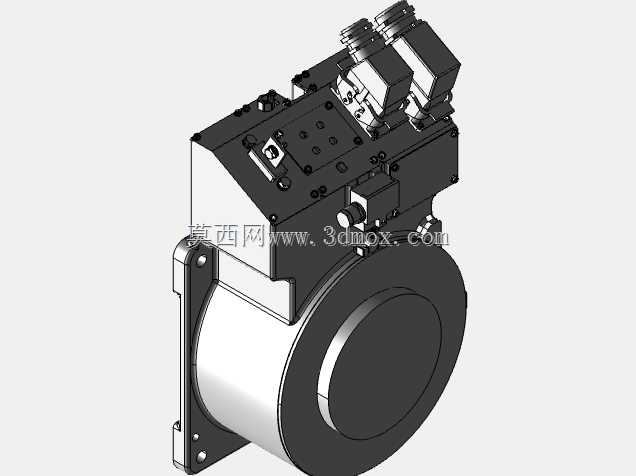

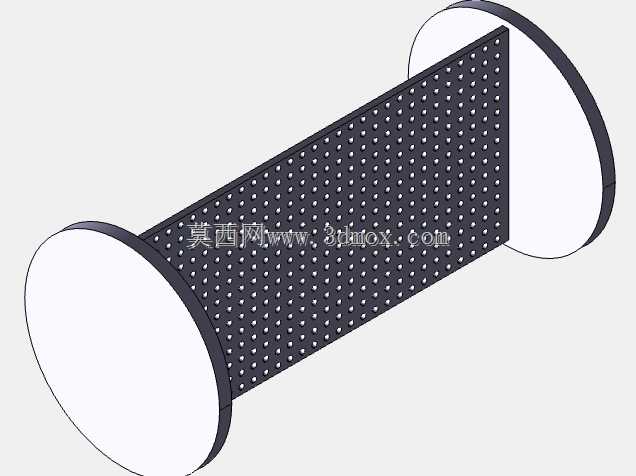

　　配套的变位机采用头尾架双支撑结构，头尾架的同轴度经过公差校核，装夹长条形工件时不会出现偏心晃动，头架内置回转驱动结构可实现360度连续回转，尾架可根据工件长度调整安装间距，适配不同尺寸的焊接工件，变位机的工作台面预留了T型槽，方便用户根据工件结构设计定制化的装夹夹具。在实际产线布局中，这套结构的安装边界需要提前核算：机械臂底座的安装平面平面度需控制在合理公差范围内，周边需预留足够的维护空间，方便后期对各关节的减速机、电机进行检修保养；变位机与机械臂的相对位置需要根据作业半径调整，保证机械臂末端可触及变位机上工件的所有焊缝位置，同时避免机械臂运动过程中与变位机本体、工件发生碰撞。

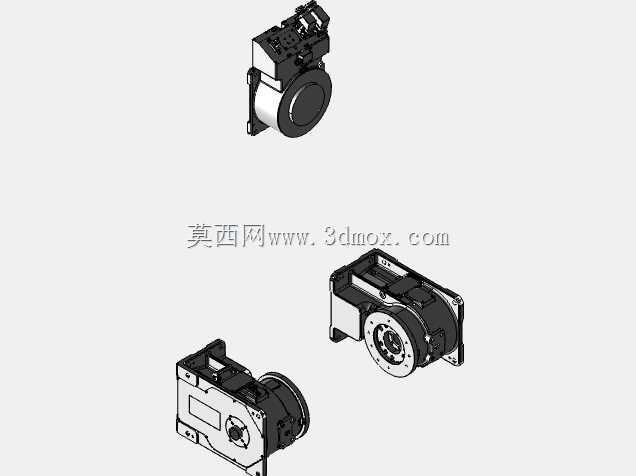

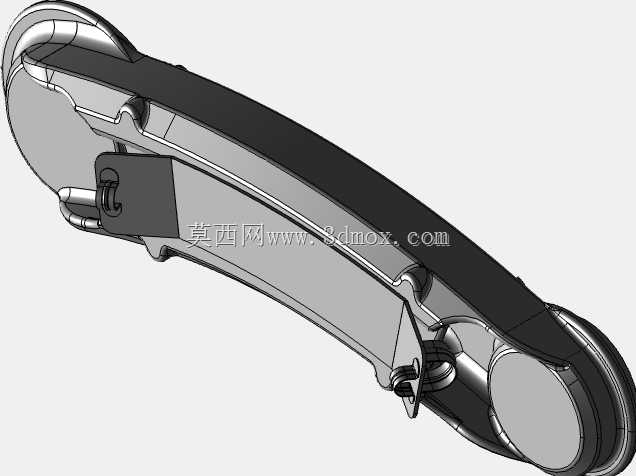

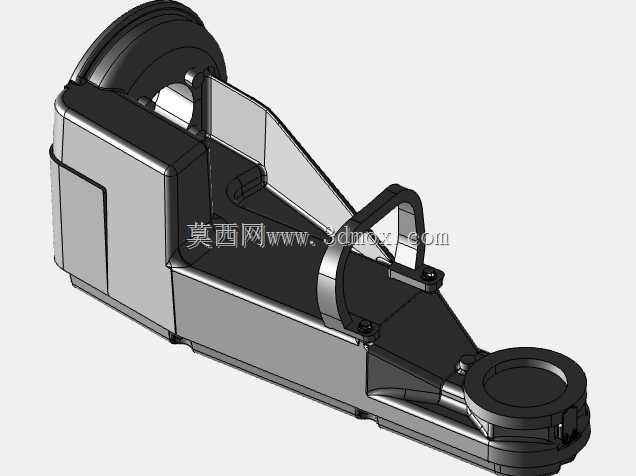

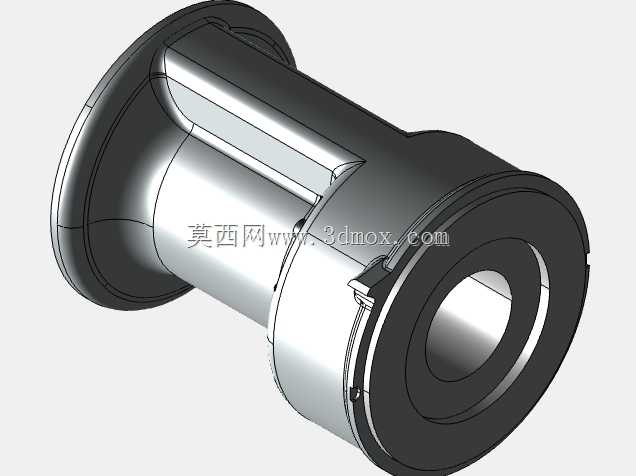

　　各关节的运动限位在结构设计时已经做了硬限位与软限位的双重考虑，硬限位采用机械挡块结构，防止软件限位失效时关节超程造成设备损坏，软限位可根据现场实际工位布局调整参数，适配不同的作业空间。从结构细节来看，大臂、小臂的壳体采用铸件结构，在保证结构刚性的前提下尽可能减轻自身重量，提升关节运动的响应速度，各关节的密封结构可阻挡焊接飞溅、车间粉尘进入关节内部，保护内部传动元件与电气元件，适配焊接车间多飞溅、多粉尘的恶劣作业环境。这套结构的运动逻辑可实现机械臂与变位机的协同运动，焊接过程中变位机可配合机械臂的焊接速度同步调整工件姿态，让焊枪始终保持理想的焊接角度与干伸长度，有效提升焊缝成型质量，减少焊接缺陷的产生。在工位规划时，还需考虑焊枪清枪站的安装位置，一般布置在机械臂作业半径的边缘位置，不占用正常焊接作业空间，机械臂可在焊接间隙自动移动到清枪站位置完成焊嘴清理、喷硅油等维护动作，无需人工干预。整套结构的各部件连接接口均采用标准化设计，方便用户根据自身产线需求进行部件替换或功能拓展，比如可在底座周边增加安全围栏、安全光栅等防护设施，也可配套焊接电源、送丝机等周边设备组成完整的焊接工作站。
