带腰形槽折弯限位固定支座结构

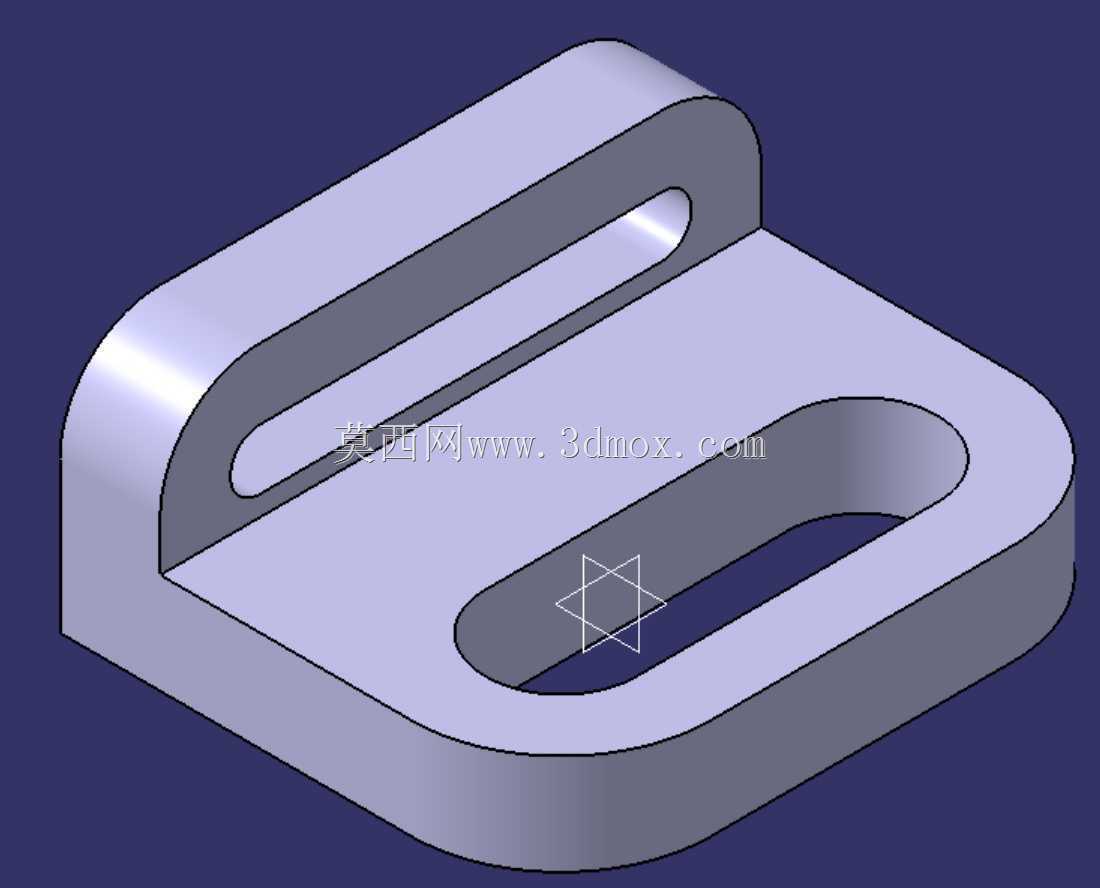

　　该零件属于小型折弯式限位固定支座，整体由底部平板与后侧立向折弯壁构成，底部平板开设长圆形腰形通槽，立壁同步开设同向腰形槽，所有外露棱边均做连续圆角过渡，无尖锐转角，既满足装配导向调节需求，也兼顾操作安全性与结构应力分散要求。这类支座常见于轻工输送线、小型工装夹具、可调式安装工位中，主要承担工件侧向限位、杆件穿装导向、安装位置微调的作用：底部腰形槽允许紧固件沿槽长方向滑移，抵消安装孔位加工误差，适配不同工位的间距调整；立壁腰形槽可穿装导向杆、锁销或绑带，对被固定件形成竖向约束，防止运行过程中出现窜动、脱出。

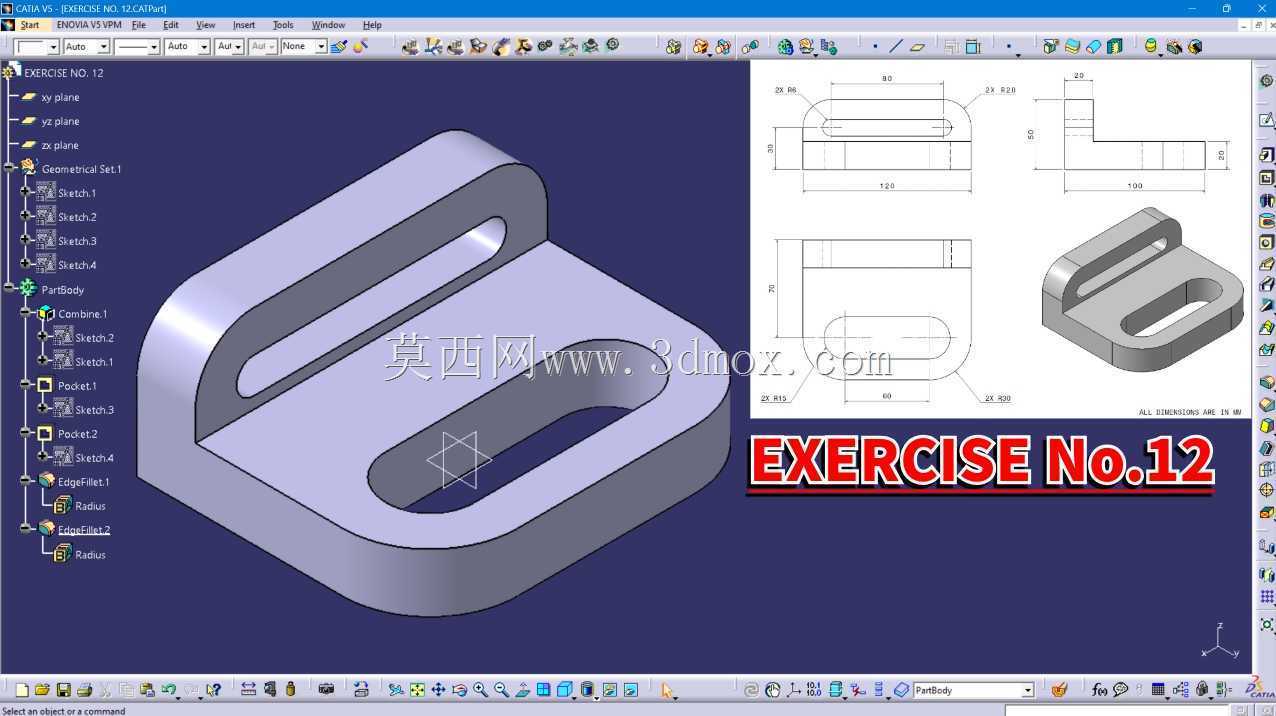

　　建模过程中先绘制底部平板的封闭轮廓，拉伸生成基础实体，再在平板对应位置绘制腰形槽草图，通过切除材料生成通槽；后侧立壁并非独立拼接件，而是与底板一体折弯成型，建模时可先构建立壁的拉伸实体，再通过布尔组合将底板与立壁合并为单一整体，保证折弯交接处的材料连续性，避免装配体中出现虚假缝隙。立壁上的腰形槽同样采用口袋切除方式生成，槽体两端为半圆弧，圆弧直径与槽宽保持一致，槽的长度方向与底板槽体平行，确保穿装杆件时上下导向同轴。

　　圆角处理是该零件的核心细节：折弯内侧圆角半径小于外侧圆角，符合板材折弯的材料流动规律，避免内侧材料堆积、外侧拉伸开裂；所有槽口棱边、零件外轮廓尖角均添加小圆角，降低应力集中系数，在受侧向冲击或频繁装夹的工况下，可显著减少裂纹萌生风险。外形尺寸方面，底板长度大于立壁高度，保证支撑接触面积充足，放置在工作台面时不会倾覆；立壁厚度与底板厚度保持一致，整体为等壁厚结构，若采用板材折弯加工，可直接由平板下料后一次折弯成型，再进行槽口铣削或激光切割；若采用铸件或机加工件，则可直接按实体模型编程加工。安装边界上，底板腰形槽的两端预留足够的紧固件边距，螺栓锁紧时不会出现边缘崩裂；立壁槽口距离折弯圆角处留有平直段，避免槽体延伸到折弯应力区，保证长期使用的结构刚性。
