JCB工程机械铲斗铰接装载斗结构

　　该铲斗属于JCB工程车辆前端作业属具，主要配套挖掘装载两用设备，在土方转运、砂石集料装卸、场地平整、轻度破碎后物料归集等工况中承担直接切削、盛载与卸料功能。结构主体采用大容腔斗体设计，斗背与侧板形成连续封闭承载空间，前缘预留切削刃安装边界，可根据作业对象更换平刃、斗齿或耐磨护板，降低高磨耗工况下的整体更换成本。斗体后侧设置双平行铰接耳板，耳板孔位同轴度直接决定动臂连杆装配后的摆动精度，建模时耳板间距、孔径与销轴配合段长度均按实车安装接口约束，保证属具能够快速挂载到对应JCB机型的连杆机构上。

　　从受力路径看，铲掘阻力由斗口切削刃传入侧板与斗底，再沿斗背汇聚到后部铰接点，因此斗腔外侧保留加厚过渡区，耳板与斗体连接处采用连续补强形态，避免应力集中在焊缝边缘。斗体上部轮廓向后收拢，既为动臂举升过程中的连杆摆动留出运动间隙，也能在满斗举升时控制物料重心靠近铰接轴线，减小前端倾覆力矩。斗口宽度、斗腔深度与后侧铰接孔中心距构成核心安装边界：宽度决定单次切削覆盖范围，深度影响额定装载容量，孔位高度则关系到收斗角和卸料角是否满足液压连杆行程。

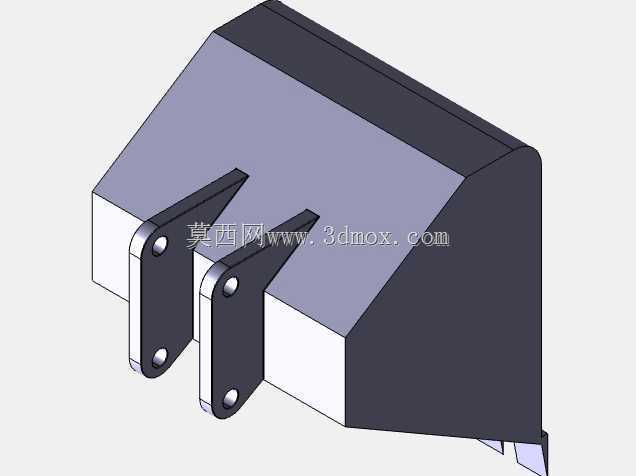

　　三维结构按实际装配关系拆分为斗体、双侧铰接耳、销轴孔衬套区域及切削刃安装面，各板件厚度在模型中通过实体形态体现，便于后续开展干涉检查、斗容估算和焊接拼焊工艺评审。耳板孔周围保留衬套压装空间，可在维护时单独更换耐磨衬套，不必整体返修耳板。斗底向卸料方向形成平滑过渡曲面，减少湿黏土、碎石料在腔内残留，提升卸料净空率。

　　针对工地常见的偏载插入工况，侧板外表面与斗背采用连续承载面设计，侧向推力能够沿板件分散到后部铰接点，而不是集中在单块耳板上。斗体上缘的加高挡边可抑制车辆颠簸时物料向后洒落，同时为加强肋或耐磨板附加安装提供平面。模型外形兼顾铸造感与焊接结构件特征：外部棱角按厚板折弯和拼焊逻辑处理，铰接耳板独立伸出并保持对称，方便工程人员在装配阶段核对销轴穿入方向、连杆间隙和液压油缸极限位置。

　　在选型复核时，可将该结构放入动臂连杆总成中进行运动仿真，重点检查铲斗在地面挖掘位、最大收斗位和高位卸料位三种姿态下是否与拉杆、油缸或轮胎发生干涉；同时依据斗口宽度和铰接孔坐标判断其适配的装载能力，避免小机型挂大斗导致掘起力不足，或大机型配小斗造成作业效率浪费。整体结构没有复杂内部机构，可靠性集中在板件厚度、耳板同轴度、切削刃固定方式和衬套耐磨寿命上，适合作为工程机械属具设计、改装与教学演示中的典型装载斗参考。
