拉达汽车前灯总成结构设计方案

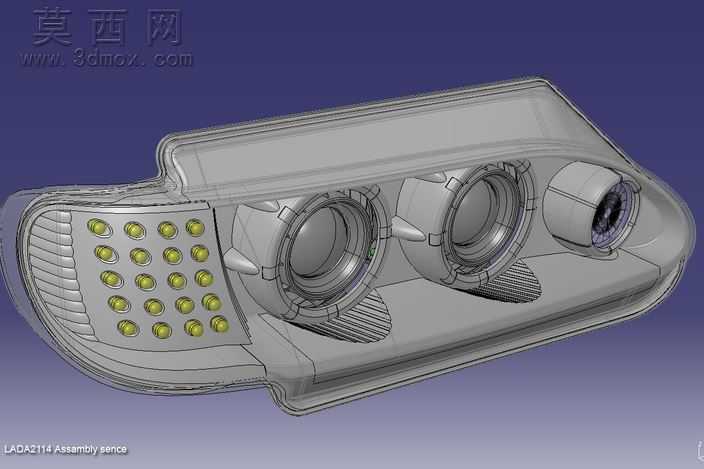

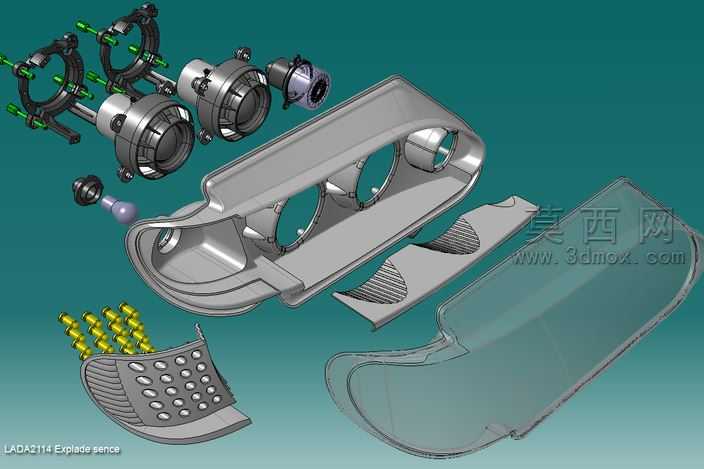

本作品为拉达车型配套的前灯总成三维设计方案，采用参数化建模方式完成全零部件的结构搭建，完整还原了前灯从内部发光组件到外部装饰壳体的全部装配逻辑。建模过程中首先对灯体主壳体进行曲面构建，通过多段曲率连续的曲面拼接，打造出贴合车辆前脸保险杠安装位的流线型外轮廓，壳体边缘预留的卡扣安装位、密封胶槽结构均按照实车装配公差进行参数设定，确保后续生产环节的装配适配性。内部灯组组件部分，分别完成了三组独立灯腔的结构设计，每个灯腔对应独立的反光碗结构，反光碗表面采用抛物面曲率优化，可有效聚拢光源光线，提升照明区域的光线均匀度；灯座接口采用标准化卡扣设计，可适配常规卤素光源的安装固定，同时预留了后续升级光源的改装空间。透明灯罩部分采用半透明材质参数设定，建模时还原了灯罩表面的微棱散光纹理，既可以保证光线穿透率，又能避免强光直射造成的眩目问题，灯罩与主壳体的贴合面设计了多层止口结构，配合密封胶槽可实现IP65级别的防水防尘效果，满足车辆户外行驶的使用需求。附属零部件方面，包含了灯体后部的调节旋钮组件、安装固定支架、线束防护套等细节结构，调节旋钮采用齿轮啮合结构，可实现灯光照射角度的上下、左右双向调节，固定支架的安装孔位按照车身安装点坐标精准定位，确保装车后灯体与前脸钣金的缝隙均匀度。整体装配关系采用自下而上的建模逻辑，所有零部件之间均设置了合理的装配间隙，避免后期生产出现装配干涉问题，不同材质部件分别赋予了对应的材质属性：主壳体采用哑光耐热工程塑料材质，反光碗采用真空镀铝高反射材质，透明灯罩采用高透抗UV聚碳酸酯材质，固定卡扣采用增韧尼龙材质，渲染后可直观呈现产品的真实质感。设计过程中充分考虑了车灯的散热需求，在灯体后部预留了通风孔结构，同时兼顾了空气流通与防水遮挡的平衡，可有效延长光源的使用寿命，整体结构既满足车辆照明的功能需求，又兼顾了外观造型与整车前脸的协调性，可用于汽车配件开发、改装方案验证、结构教学演示等多个场景。
