管式卡丁车承载车架底盘结构设计

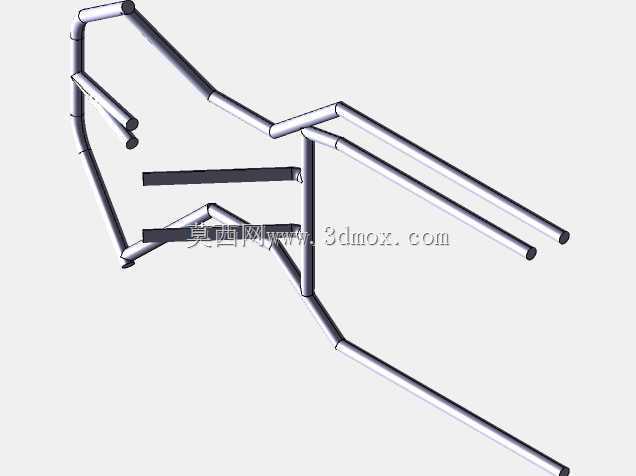

　　这套管式卡丁车底盘以空间弯管作为主要承载骨架，面向小型休闲赛车、场地教学车和轻量化试验车的结构开发场景。整车骨架没有采用厚重冲压底板，而是通过不同走向的圆管拼接出驾驶区、前部转向安装区、后部动力承载区以及两侧侧碰防护边界，使载荷能够沿着管材轴线连续传递。

　　从实际用途来看，底盘需要同时承受驾驶员体重、发动机或电机输出扭矩、转向反力、制动载荷以及过弯时产生的侧向力。前部管段向上收拢并预留转向系统布置空间，中段形成较开阔的乘坐区域，后部两根平行长管可延伸至后桥位置，用于布置动力总成、链轮传动、制动部件和后轮轴支座。横向短管在关键节点处形成连接，既能限制车架扭转变形，也为座椅、地板、脚踏、护板等附件提供安装面。

　　设计思路上，圆管截面在抗弯和抗扭方面具有较高材料利用率，适合小批量卡丁车制造。弯管节点的位置并非单纯追求外观流线，而是依据载荷路径布置：驾驶员重心附近设置较密的横向支撑，后桥附近保留较长直段以承受驱动和制动弯矩，前舱则通过斜向管段把前轮冲击导入主纵梁。管材之间的搭接关系在三维环境中可直接检查干涉，尤其便于核对转向柱摆动、座椅安装、轮轴跳动和链条张紧等边界。

　　外形尺寸方面，车架整体呈低趴长条形布局，宽度围绕人体坐姿和轮距确定，前后延伸段分别满足转向轮与后驱动轮的安装要求。底盘离地间隙保持较小，以降低整车重心；侧管高度则兼顾身体防护与上下车空间。工程建模时需重点控制管口端点坐标、弯管半径、相邻管段夹角以及焊接搭接长度，这些参数会直接影响后续切管、弯管和夹具定位。

　　在装配边界上，模型保留了骨架级结构，未加入复杂覆盖件，因而适合作为底盘开发的基础框架。设计者可在此之上补充转向节、轮毂、后桥轴承座、发动机悬置、座椅固定片和制动踏板支架。对于教学或赛事原型开发，该结构还可用于校核不同管材直径、壁厚和加强梁布置对车架刚度的影响，从而在轻量化与安全性之间取得平衡。
