HS-8775MG金属齿轮数字舵机结构

　　该模型对应一款紧凑型数字伺服舵机，主要用于遥控模型、小型机器人关节、云台、舵面控制以及实验台架中的角度执行环节。其核心作用是把PWM或数字控制信号转换为输出轴的有限角度转动，并通过内部减速齿轮组、电位反馈或位置反馈回路，使摇臂在设定角度附近保持稳定力矩。与普通塑料齿轮舵机相比，金属齿轮方案在堵转、冲击和频繁换向工况下更能抵抗齿面磨损与断齿，适合负载变化较明显的机构。

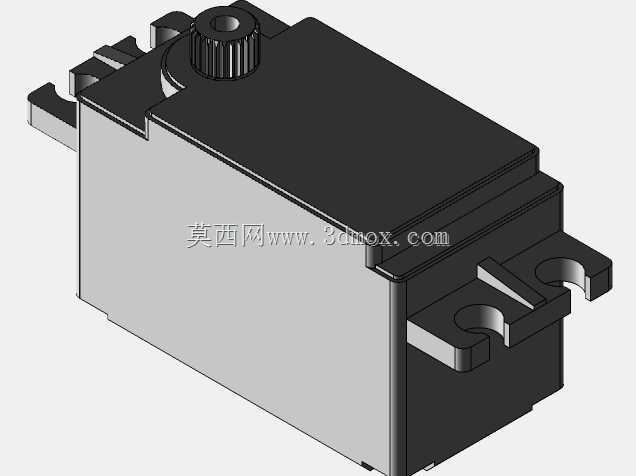

　　外形上，产品采用低轮廓长方体壳体，上盖与下壳分层明显，顶部设置带齿纹的输出轴座，侧面预留安装耳和固定孔。建模时需要重点控制壳体宽度、高度、耳板间距、孔位中心距以及输出轴相对安装基准的位置，因为这些边界直接决定舵机能否嵌入机翼、机器人小臂、小型云台或夹具侧板。英制规格约为1.59×0.83×1.00英寸，折算后约40.4×21.0×25.4mm；重量约48.5g，属于小空间内追求扭矩与安装密度的执行件。输出轴为H25T齿形，选配摇臂、连杆和舵盘时必须按该花键参数匹配，否则会出现啮合不到位或周向间隙。

　　从结构设计思路看，低矮壳体有利于降低模型重心，也便于在薄型机翼、机器人腿部内侧和狭窄设备舱中布置。两侧安装耳承担主要固定载荷，螺钉锁紧后壳体不宜承受额外扭转，因此外围支架应保持贴合面平整，避免强行压装使上盖变形。顶部输出轴靠近壳体一端，连杆布置时要让摇臂在全行程内不与上盖、线缆或相邻支架干涉。齿轮组藏于壳体内部，外观模型虽然主要表达外部轮廓，但在装配设计中仍应为内部减速机构、电机腔体和控制板保留合理空间，不能只按外观块面压缩壁厚。

　　工程选型时，这类舵机常面对快速摆动、持续持位和外部冲击三类工况。金属齿轮提升了耐冲击能力，但安装刚度、舵盘材料、连杆铰点间隙同样影响最终定位精度。若用于机器人关节，应把舵机耳板固定在连续受力的结构件上，并让输出轴承受尽量纯扭矩，减少径向吊挂载荷；若用于航模舵面，则需核对摇臂行程、连杆长度和中立位置，保证左右偏转角度对称。三维建模阶段可把该件作为标准执行器纳入机构库，安装孔、输出轴高度、接插件区域和维护拆卸空间一并建模，能有效减少后期干涉返工。
