麦克纳姆全向移动轮结构设计

　　麦克纳姆轮主要用于需要在狭窄通道内完成平移、斜行、原地旋转和精细对位的移动设备，常见于仓储AGV、自动化巡检小车、教学机器人、重载转运平台以及车间内柔性物流系统。与普通橡胶轮依靠转向机构改变行进方向不同，这类轮组通过周向布置的多个斜置辊子，把轮毂旋转产生的驱动力分解到轴向和切向；四轮按不同转速与转向组合后，车辆可以不依赖传统转向桥实现横向移动和零半径回转。

　　这套结构在建模时需要重点处理轮毂、辊子、芯轴、支承件和安装接口之间的空间关系。轮毂外缘不是简单圆柱面，而是按辊子轴线与轮轴呈一定夹角的方式形成多边形安装边界。每个辊子绕自身小轴自由转动，外轮廓共同包络出车轮的理论滚动圆，因此辊子外形多采用带鼓度的回转体，以保证相邻辊子交接处接地连续，减少运动冲击。设计中若只关注外观而忽略辊子轴线夹角、接触圆半径和相邻件间隙，实物装配后容易出现卡滞、辊子干涉或底盘高度波动。

　　从安装边界看，轮组中心需要预留与驱动轴或减速输出端连接的孔位，轮毂腹板上的开孔既承担减重作用，也为紧固件、轴承挡边和维护拆装留出空间。外侧辊子呈交错排布，轴向宽度明显大于同直径普通轮，选型时不能只核对车轮外径，还要校核辊子最外端到车架侧板的距离、驱动电机轴线高度、底盘离地间隙以及轮组之间的搭接区域。对于多轮底盘，单轮安装面的平行度和辊子方向一致性会直接影响速度解算精度；若左右轮组辊子角度装反，控制算法给出的横移指令会变成异常旋转。

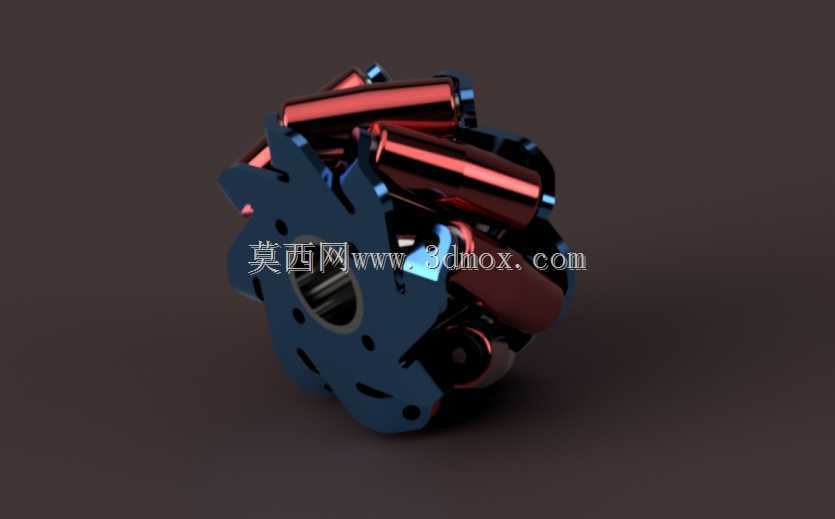

　　结构建模宜先确定车轮额定承载、理论外径、辊子数量和安装孔径，再围绕接地包络线建立各辊子的空间位置。轮毂支撑爪片需要在辊子端部形成可靠夹持，同时避免在车轮受侧向力时产生过大变形。辊子与小轴之间可根据载荷场景选择滑动衬套、滚动轴承或一体化耐磨套；重载场景下还要考虑辊子表面材料的摩擦系数、耐磨性和压痕问题。外形上，金属色辊子与深色轮毂形成清晰分区，便于在装配评审中检查运动件和固定件的层次，但工程价值仍在于斜辊布局、包络圆连续性和底盘运动学匹配。

　　实际布置时，四轮通常按规定的辊子方向组成X型或O型构型。控制器根据各轮速度矢量合成整车运动，机械设计则要保证轮胎接地点、轮轴中心和车架坐标之间的关系稳定。若用于顶升搬运平台，还需校核单轮偏载时辊子端部的受力，避免频繁启停造成紧固件松动。该轮组适合对机动性要求高、运行地面较平整的场景，在 rough 路面或长距离高速行驶中，其辊子接触噪声、滚动效率和维护频次都需要在方案阶段纳入评估。
