传动机构用一体式齿轮轴结构设计

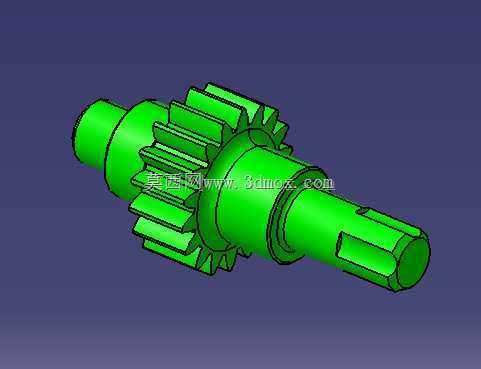

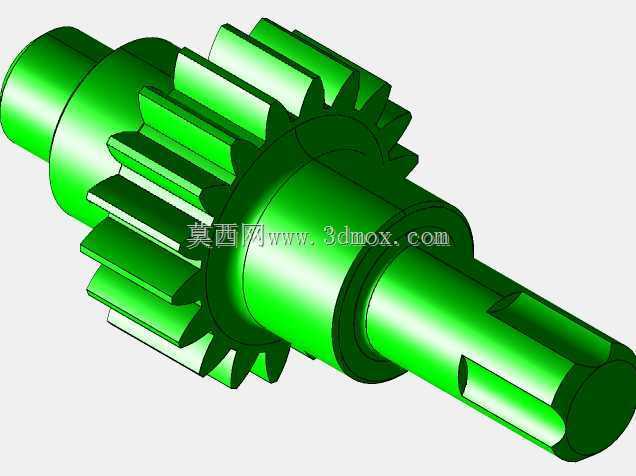

　　这款齿轮轴属于传动系统里的核心承载零件，把齿轮啮合传动和轴的支撑、扭矩传递功能整合在同一根坯件上，省去了齿轮与轴分体装配的键连接间隙，在小载荷、紧凑安装空间的调压设备、小型减速机构、轻工传动工位里十分常见。从结构布局来看，轴身中段直接加工出渐开线直齿齿形，齿圈两侧预留了定位轴肩，装配时轴肩端面可以抵住配套轴承内圈或者传动隔套，既限制齿轮的轴向窜动，也能让啮合力直接沿着轴段传递到支撑位，避免分体齿轮在反复正反转时出现键槽松动、滚键的故障。轴的两端分别设计了不同直径的光轴段，其中一端加工出平键槽，用来外接联轴器、带轮或者其他动力输入部件，另一端的轴径匹配支撑轴承的内孔公差，整根轴的轴向尺寸按照箱体内部的安装跨距设定，

　　齿顶圆直径和两侧箱体壁、相邻传动件之间预留了足够的安全间隙，装配时不会出现齿面刮蹭箱壁、和周边零件发生运动干涉的问题。设计这类一体式齿轮轴的时候，首先要核对传动工况的扭矩需求，先确定齿轮的模数、齿数和齿宽，保证齿面接触强度和齿根弯曲强度满足长期运行要求，再顺着齿部两端延伸布置轴段：支撑轴颈的直径要匹配选定轴承的标准内径，轴肩高度不能超过轴承内圈的允许拆卸高度，方便后期维护时用拉马拆卸轴承；外接动力的轴段长度要和配合件的轮毂长度对应，键槽的位置、深度都按照通用传动件的配合规范设定，保证扭矩传递过程中受力均匀。齿形部分和轴段是整体加工成型，相比分体装配的齿轮组件，同轴度更容易保证，运转时齿轮的径向跳动更小，传动噪音更低，

　　也不存在装配时齿轮和轴的配合公差累积问题。在实际安装场景中，这根齿轮轴会横穿设备的传动腔，两端由轴承支撑在箱体的轴承座孔内，中段的轮齿和配对齿轮保持设定的啮合侧隙，输入侧接入动力后，轴体随动力转动，通过轮齿啮合把扭矩按设定传动比输出到下一级机构，轴上的各处轴肩分别承担轴承定位、隔套限位、齿轮轴向位置固定的作用，不需要额外加装过多定位零件。建模过程中需要重点管控几处尺寸边界：所有轴段的同轴度公差要统一基准，齿部的分度圆和两端支撑轴颈的同轴度直接决定啮合精度；轴端的倒角、退刀槽都要符合加工工艺要求，齿根处的过渡圆角不能遗漏，避免热处理和长期受载时出现应力集中断裂；键槽的对称度、轴肩的端面跳动都要和实际加工工艺匹配，三维建模时把这些工艺结构完整还原，后续出工程图、工艺编制、装配校验的时候就能直接核对安装空间，提前发现轴段过长、齿顶和周边零件间隙不足之类的问题，减少实际试制时的返工量。
