商用车悬架钢板弹簧总成结构

　　这套钢板弹簧总成是商用车底盘悬架系统里承担承载与缓冲功能的核心弹性部件，常见于轻卡、微卡、低速货运车辆以及部分非道路工程车辆的前后桥位置。它的核心作用是把车架与车桥之间的刚性连接转化为带弹性阻尼的柔性连接，车辆行驶经过颠簸路面时，多片叠合的钢板会通过自身弯曲变形吸收路面传来的冲击载荷，同时把车轮受到的垂向、纵向冲击力逐级衰减后传递给车架，避免货厢内货物受剧烈颠簸损坏，也能降低底盘其他结构件的交变应力峰值，延长整车底盘部件的服役寿命。

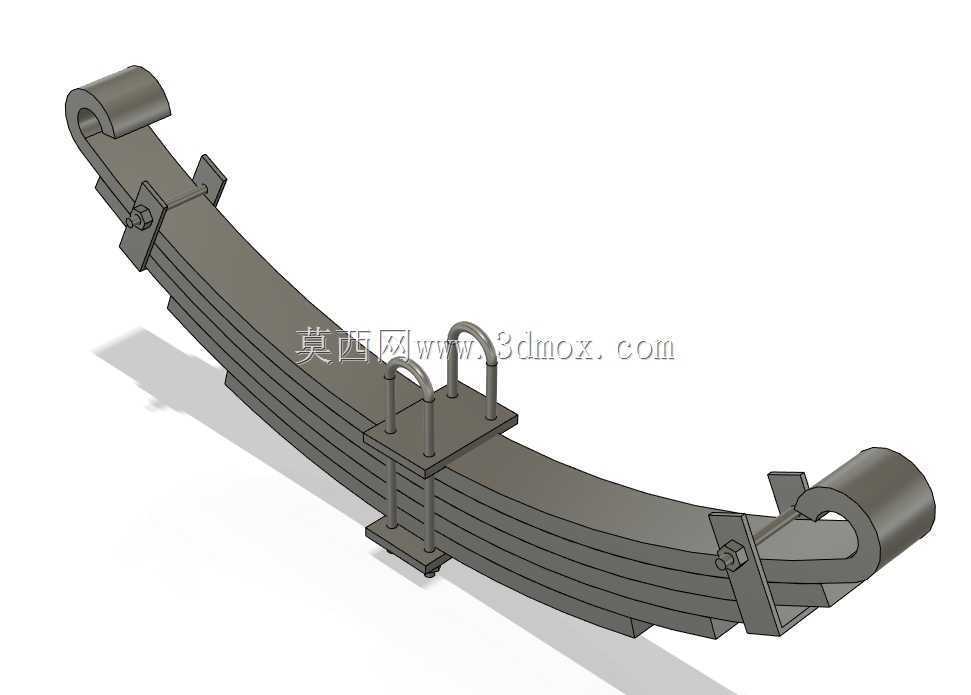

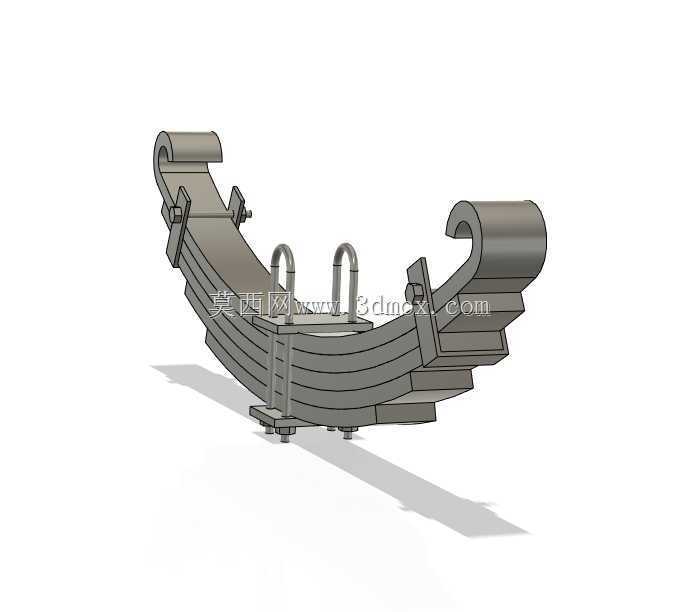

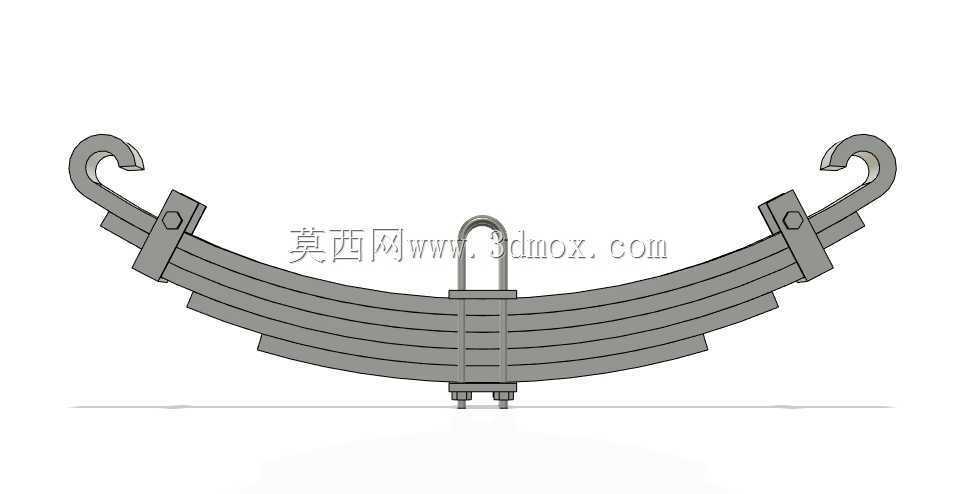

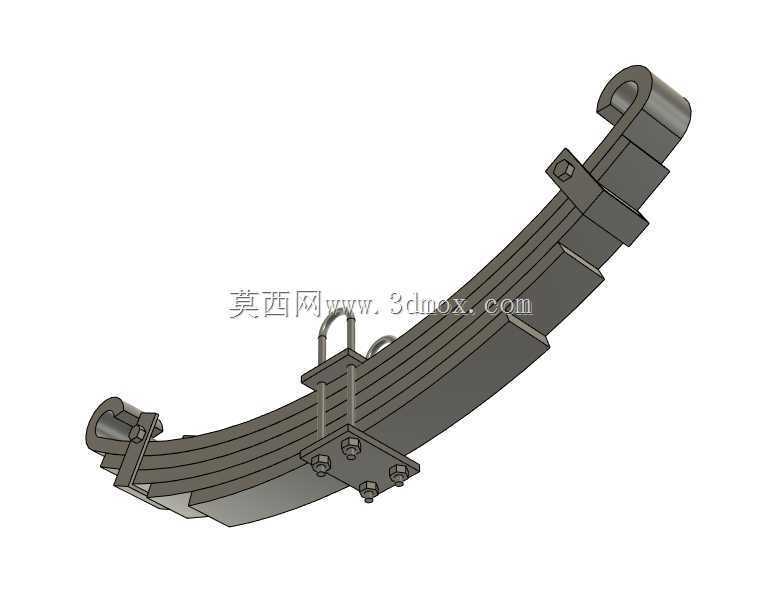

　　从结构设计逻辑来看，这款总成采用多片等长渐变叠片的布局：最上方的主片两端直接卷制出圆筒状吊耳结构，一端通过销轴与车架前端的固定支架铰接，另一端通过吊耳摆臂与车架后端的活动支架相连，车桥在上下跳动过程中，板簧两端的铰接结构可以自适应补偿板簧弯曲变形带来的两端间距变化，不会出现运动干涉。主片下方依次叠放多层长度逐片缩短的合金弹簧钢片，所有钢片中心位置通过中心螺栓串接定位，片层之间在装配前会涂抹石墨润滑脂，车辆承载变形时相邻钢片可以发生微小相对滑移，通过干摩擦耗散振动能量，本身就具备一定的减振阻尼效果，不需要额外搭配复杂的减振器也能满足低速重载车辆的使用需求。总成中部设置了骑马螺栓安装座与限位压板，车桥的桥壳就卡在压板与板簧底面之间，通过U型螺栓锁紧后就能把板簧和车桥牢牢固定为一体，两端还配备了侧限位挡块，避免车辆急转弯时板簧相对于车桥发生横向窜动。

　　在建模落地层面，整套结构完整还原了每一片弹簧钢的弧形轮廓、两端的裁切倒角、中心螺栓的穿装孔位、骑马卡箍的夹持形态以及端部吊耳的同轴卷圆结构，所有配合位置的间隙都按照实际装配公差预留：吊耳内孔和销轴之间保留转动间隙，相邻钢片之间预留微小滑移间隙，压板和钢片顶面保留锁紧贴合面。在整车布置阶段，工程师可以直接调取该总成数模核对安装边界：需要确认板簧伸直状态下两端吊耳的中心距和车架支架的安装孔位匹配，满载压平状态下板簧的最大弯曲挠度不会和上方车架纵梁、下方车桥壳体发生运动干涉，同时板簧总成的宽度方向尺寸不能超出车轮内侧的避让空间，避免转向时轮胎剐蹭板簧片层。选型阶段还可以根据目标车辆的额定载荷调整叠片数量、单片钢板厚度以及主片的弧高参数，重载工况下增加片层数量、提升钢片屈服强度，轻载工况下减少片数以降低悬架刚度，提升空载行驶的平顺性。
