行星齿轮组传动结构三维设计

项目分类:齿轮 发布时间:2024-11-26 ID:810128
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计

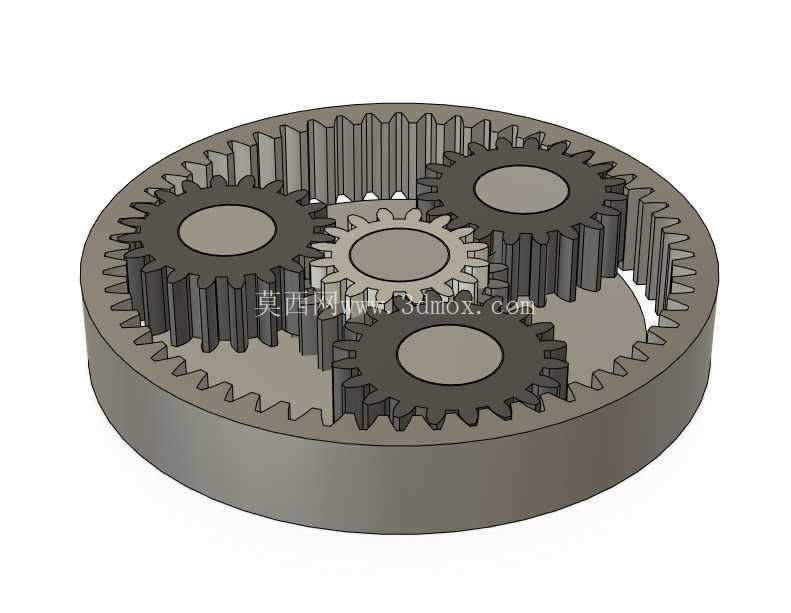

  这套行星齿轮组的结构设计,核心围绕同轴式减速传动的实际工况需求展开,区别于常规定轴齿轮传动的布局,整套结构将太阳轮、三个行星轮、环形内齿圈集成在同一轴线上,能在极小的径向安装空间内实现大传动比的动力传递,这也是这类结构被广泛应用在阀门驱动、小型伺服减速单元、精密传动模组中的核心原因。从实际应用场景来看,这类行星齿轮组常被嵌入到减压阀的执行端调节机构里,当上游输入小扭矩高转速的动力时,通过行星轮系的分流传递,最终输出低转速大扭矩的调节动作,精准控制阀门的开度,避免执行端因扭矩不足出现卡滞、调节精度不足的问题,同时同轴布局的特性也能让整个执行机构的外形更紧凑,不会在阀门侧方形成突出的结构干涉,适配工业管道安装时狭窄的周边空间。

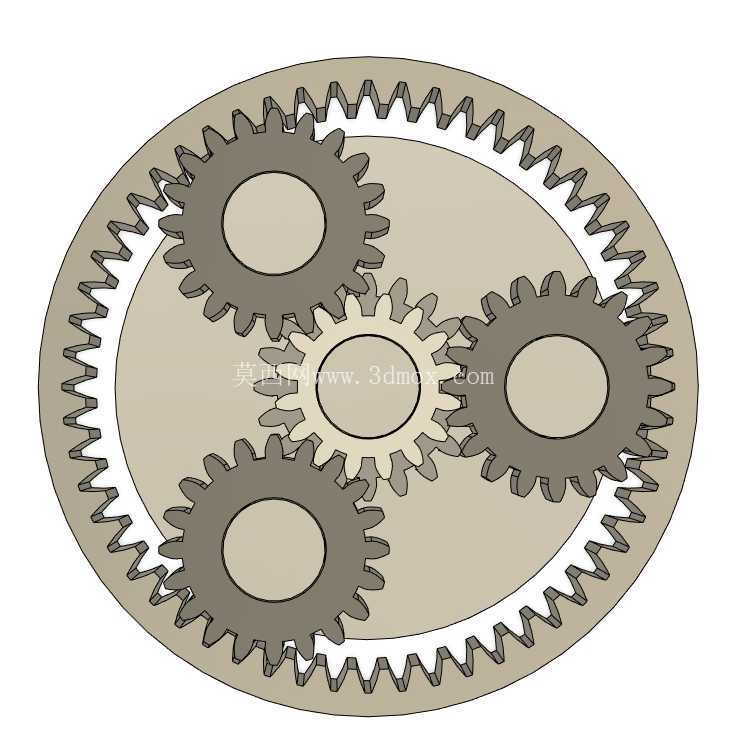

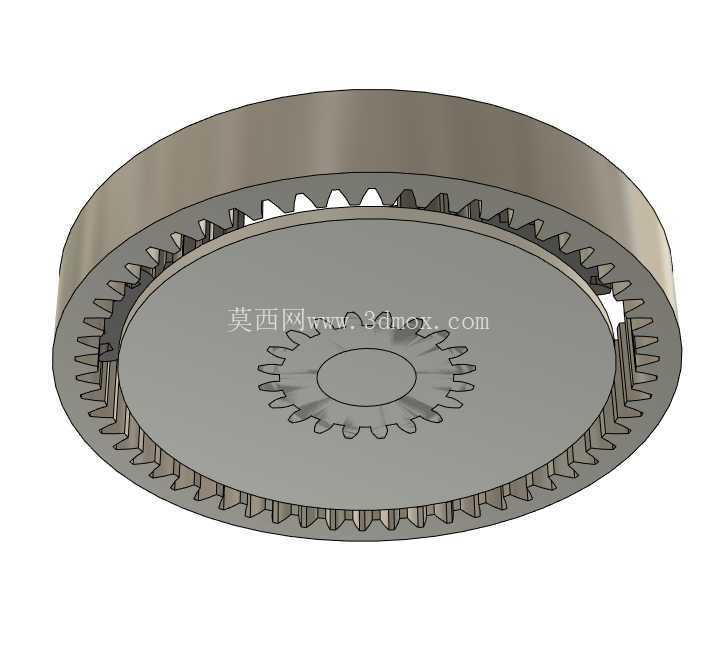

  从功能特性上看,这套结构采用三个行星轮均匀周向布置的方案,动力输入时太阳轮同时与三个行星轮啮合,每个行星轮只承担总载荷的三分之一,相比单组齿轮啮合的结构,相同模数下能传递更大的扭矩,同时轮齿之间的啮合间隙可以通过行星架的加工精度控制在极小范围内,反向传动的空程量远低于普通定轴减速结构,适合需要正反向频繁切换调节的工况,比如减压阀的压力动态调节过程中,不会因为传动间隙导致压力调节出现过冲或者滞后。环形内齿圈作为整个轮系的固定外圈,既承担了内啮合的传动功能,同时也是整套齿轮组的外壳承载结构,内齿圈的外侧设计为光滑圆柱面,安装时可以直接压入设备的安装基座孔内,不需要额外设计复杂的定位法兰,安装边界的径向尺寸只需要比内齿圈外径大0.02-0.05mm的配合公差即可,轴向定位只需要在内齿圈端面设计一圈挡圈槽,用孔用挡圈就能完成轴向固定,大幅简化了配套安装结构的设计难度。

  设计思路上,整套轮系的参数匹配经过了严谨的配齿计算,太阳轮、行星轮、内齿圈的齿数满足行星传动的同心条件、装配条件和邻接条件,保证三个行星轮能均匀装入太阳轮和内齿圈之间,不会出现轮齿干涉、装配卡滞的问题,同时行星轮通过销轴铰接在行星架上,销轴和行星轮内孔之间预留了润滑脂存储的间隙,长期运转时可以存储润滑脂减少轮齿和销轴的磨损,不需要频繁拆解维护。行星架作为动力输出的部件,端面设计有标准的连接孔位,可以直接和阀门的调节阀杆连接,不需要额外设计转接轴套,减少了传动链上的连接环节,也就减少了连接间隙带来的传动误差。从安装边界来看,整套齿轮组的轴向总厚度控制在较小范围内,输入端太阳轮的轴伸长度只需要满足和驱动电机轴的连接长度即可,不会因为轴向尺寸过长导致整个执行机构的重心偏移,在有振动的工业管道环境下,能避免结构共振带来的连接松动问题。

  在实际选型适配时,这套行星齿轮组的传动比可以通过调整太阳轮和内齿圈的齿数灵活调整,不需要改变整体的外形安装尺寸,就能适配不同扭矩输出需求的减压阀或者其他小型传动设备,比如当需要更大的输出扭矩时,只需要调整齿数比增大传动比,内齿圈的外径和轴向尺寸都可以保持不变,原有设备的安装基座不需要做任何修改就能直接替换,大幅降低了设备迭代改型的设计成本。轮齿的齿形采用标准渐开线圆柱直齿设计,加工时可以用常规的滚齿、插齿工艺完成,不需要特殊的定制刀具,加工成本远低于斜齿或者人字齿的行星轮系,适合批量生产应用。三个行星轮的尺寸完全一致,加工时可以一次装夹加工多件,互换性强,后期维护更换时不需要做配磨调整,直接替换损坏的行星轮就能恢复整套结构的传动精度,降低了现场维护的难度和成本。内齿圈的齿部加工采用插齿工艺,齿向误差控制在标准公差范围内,保证和三个行星轮啮合时接触均匀,不会出现局部轮齿载荷过大导致的断齿问题,在额定扭矩工况下的使用寿命能满足工业设备长期连续运转的需求。
