四片式半椭圆钢板弹簧悬架总成

　　商用车底盘的载荷传递路径里，钢板弹簧始终承担着把车轮端的冲击、交变载荷平顺传导至车架的核心作用，这款四片叠装的半椭圆形板簧，多用于轻卡、低速载货车辆、非道路工程转运车的非独立悬架位置，也可适配小型拖车、农用作业机具的行走支撑结构。

　　从实际装车边界来看，板簧两端卷耳分别通过销轴与车架吊耳、固定支架铰接，卷耳孔内压装的尼龙衬套无需额外加注润滑脂，就能在车辆行驶过程中吸收卷耳与销轴之间的小幅转动摩擦，同时隔绝金属件直接接触产生的异响，相比传统橡胶衬套，尼龙材质的抗挤压强度更高，在重载工况下衬套形变量更小，能长期保持铰接间隙稳定，避免底盘出现松旷跑偏的问题。叠片组中部穿装的中心螺栓，一方面在装配工序里把四片长度逐级递减的弹簧片精准定位对齐，保证每片簧片的受力中心线完全重合，避免偏载导致单片应力超限断裂；另一方面装车时中心螺栓的头部会卡入车桥桥壳的定位凹槽内，限制板簧整体相对于车桥的横向窜动，配合U型螺栓压紧后即可完成板簧与车桥的刚性固定。

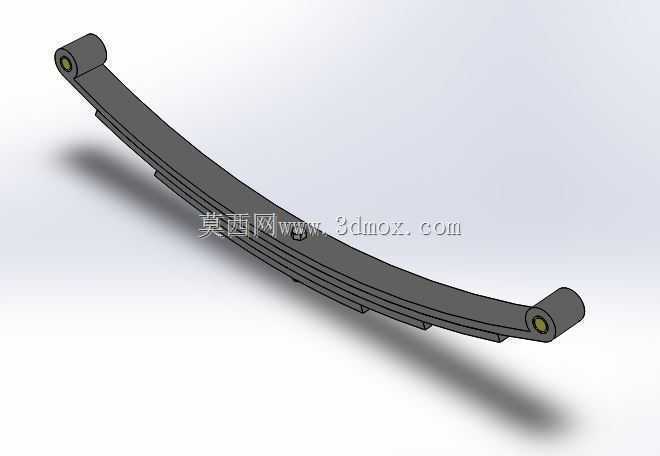

　　结构设计上采用半椭圆等应力梁的排布思路，最长的第一片主簧两端直接加工出卷耳结构，承担全部的纵向力与横向导向作用，下方三片副簧的长度逐层缩短，车辆空载时仅主簧参与变形，过滤路面细碎颠簸，保证驾乘平顺性；当载货量增加、板簧变形量逐步加大后，下方副簧依次贴合参与承载，整体刚度随载荷上升阶梯式增大，既避免空载时悬架过硬颠簸，又能保证满载状态下板簧的挠曲变形在许用范围内，不会出现反弓或者塑性变形。建模过程中每片簧片都按照实际变曲率弧线拟合，叠片之间预留了合理的装配间隙，还原了实车板簧受压时片间摩擦产生阻尼的特性，卷耳处的衬套、中心螺栓的螺母与垫片都单独拆分建模，完整呈现了整套板簧的装配关系。

　　安装校核时需要重点确认两端卷耳的中心距与车架支架的铰接孔间距匹配，板簧伸直状态下的弧高决定了车辆空载时的底盘离地高度，叠片组的总厚度要和U型螺栓的夹持深度适配，中心螺栓的伸出长度不能超出桥壳定位槽的深度，避免压紧后螺栓端部硬顶桥壳造成装配应力。这类多片板簧相比单片少片簧，承载冗余度更高，即便某一片簧片出现疲劳裂纹，剩余簧片仍可临时支撑车辆低速行驶到维修点位，在运维条件有限的城郊、县域货运场景下实用性更强，片间的摩擦还能自带阻尼衰减振动，无需额外加装减震器也能抑制车辆过坑后的反复弹跳。
