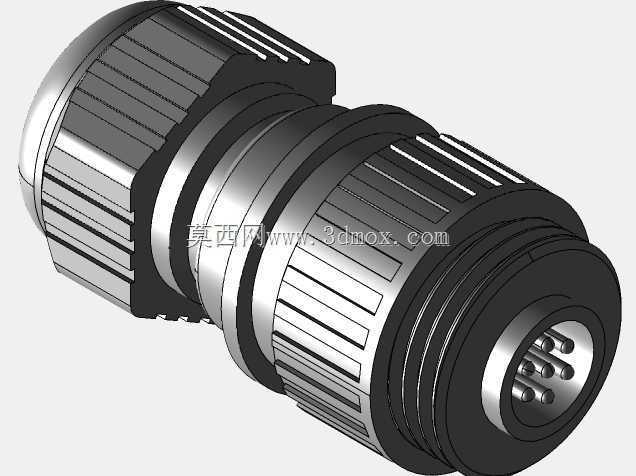

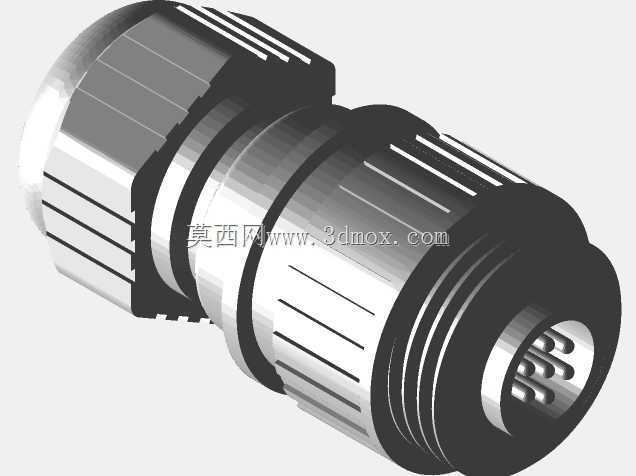

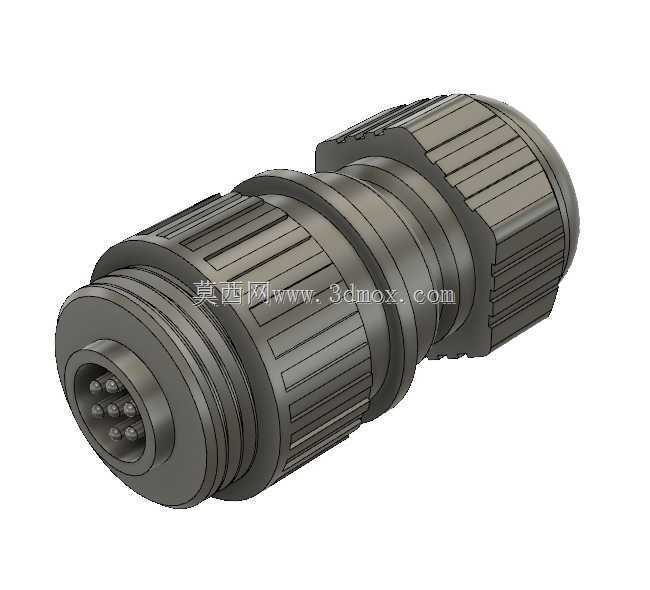

赫斯曼CA6LS多针圆形航空插头结构

　　这款圆形多针连接器常见于工业控制柜、车载测试台、传感器线束以及自动化设备的信号互联场景，用来在频繁拆装的检修点位实现多芯低压信号的快速对接。现场布线时，插头尾部需要承接电缆护套，前端公针侧插入对应面板插座后，依靠外圈螺纹旋合形成轴向锁紧，避免设备振动过程中接插件松脱；滚花防滑段就是为了在不借助扳手的情况下，操作人员戴手套也能获得足够摩擦力完成拧紧动作。

　　建模时先按轴向把零件拆成几个功能段：最前端是带内孔针位的绝缘基座，金属插针沿圆周均布嵌入塑胶体，针与针之间保留绝缘隔筋，防止相邻触点爬电；中段是金属主壳体，承担螺纹锁紧与机械受力，外壳上的多道环形台阶分别对应密封圈槽、限位端面和对接止口，旋合到位后端面贴合，配合O型圈可以阻挡粉尘和溅水进入接触腔；尾部是电缆夹紧结构，包含橡胶密封套与压紧螺母，拧紧后抱紧电缆外被，既实现入口处防护，又能分担线缆弯折、拉扯时作用在焊杯上的拉力。

　　外形上整体呈阶梯圆柱，最大外径集中在中部滚花握持区，向前后两端逐级收窄，安装边界要重点核对三处：前端对接段外径决定面板开孔与插座避让空间，中部滚花环是手动操作所需的最小回转直径，尾部电缆入口的弯曲半径要在线束走向上预留出来，避免线缆出护套处形成死折。针位端面上多根插针按圆周排布，建模时需保证针间距、针伸出长度与塑胶端面齐平度，插针根部做倒角引导，方便与插座孔对位盲插；壳体各段同轴度是装配关键，螺纹轴线、针位圆心与尾部电缆通道必须共轴，否则旋紧后会出现针位偏载、个别触点接触不良的问题。

　　结构设计思路上，金属外壳负责机械强度与屏蔽 continuity，内部绝缘件负责触点固定与电气隔离，橡胶件负责防护与应力释放，三类材料沿轴向分层布置，拆装时只有螺纹副发生相对运动，内部针位不随外壳转动，保护焊点不受扭转。对接端面的阶梯止口在插头插座合拢时先于插针接触，起到粗导向作用，即使操作者有轻微角度偏差也能被引导滑入对中，减少弯针风险。滚花纹理沿轴向开槽，既增加握持摩擦，也在外观上形成明显的操作区标识；壳体上的平面卡位段用于与防松卡扣或定位销配合，在有强振动的车载工况下防止螺纹回转松脱。

　　选型核对时，除了针数与针位排列，还要确认对接螺纹规格、尾部电缆夹持范围以及安装面板厚度，三维布局中把插头插合状态与分离状态分别占位，尤其要留出尾部接线后焊杯、热缩管的轴向长度，以及手拧滚花环所需的径向操作空间，避免设备外壳或线槽干涉导致后期维护无法徒手插拔。
