推入式气动快插外螺纹管接头

　　这类推入式快插接头在气动回路里属于最常见的终端连接件，一端通过1/8 MNPT外螺纹拧入阀岛、气缸、气源处理件或设备面板的内螺纹孔，另一端直接插入外径6mm的气动软管，靠内部卡爪咬合管外壁、密封圈抱紧管面实现免工具快接。现场装配时气管切口平齐后一推到底即可锁定，拆卸时压下顶部黑色释放环就能拔出管子，在频繁改管、维护换线的自动化产线上能显著缩短配管工时。

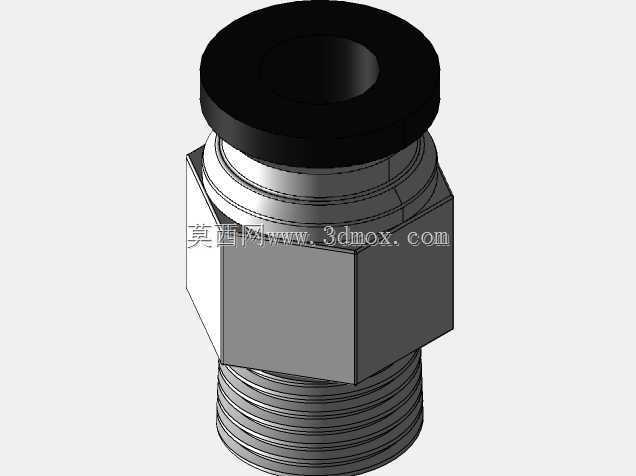

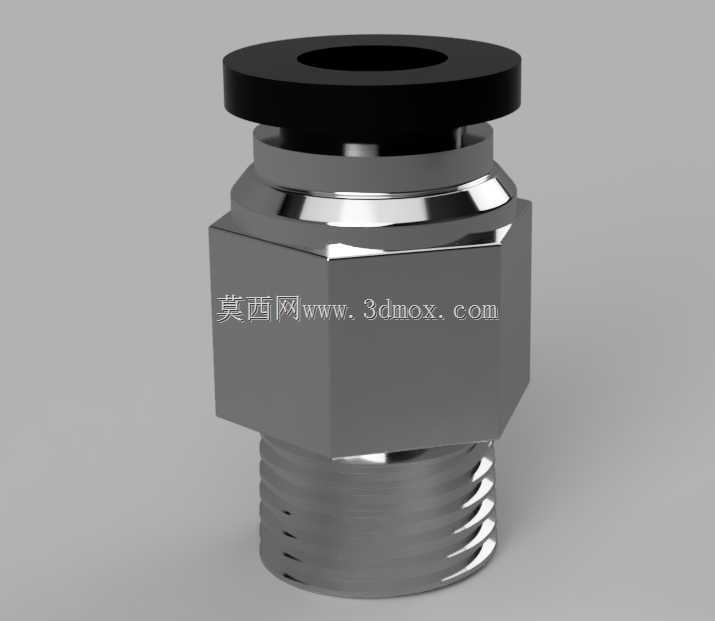

　　从结构上看，接头本体采用六角棱柱外形，方便用开口扳手或活动扳手施加拧紧力矩，避免旋入NPT锥螺纹时打滑；螺纹段为锥管螺纹，装配时通常配合生料带或螺纹密封胶实现端面与牙型的密封，承压能力满足常规0.1~1.0MPa气动系统需求。上部黑色部分为塑料释放环与导向套，金属本体兼顾强度与耐腐蚀，表面镀镍处理在车间潮湿、少量油污环境下不易生锈。

　　建模时需要重点还原几处配合关系：卡爪环的倒齿结构、内部O型圈的安装槽、释放环的按压行程，以及六角体对边尺寸与螺纹大径的过渡。外形边界上，六角对边决定了扳手空间，布置密集阀板时要核对相邻接头之间是否留有扳手回转余量；接头总高方向在气管插入后还需预留管子弯曲半径，6mm软管建议弯曲半径不小于管径数倍，避免贴死面板造成弯折憋气。

　　选型阶段要确认三个边界：螺纹规格与被控端口一致、气管外径与快插端标称口径一致、工作压力与介质在接头允许范围内。这类接头广泛用于包装机械、电子装配线、机床气动夹具、注塑机取件机械手等场景，模型可直接用于管路布局干涉检查、备件库建模以及设备说明书配图。
