起重吊装带螺纹直柄吊钩结构设计

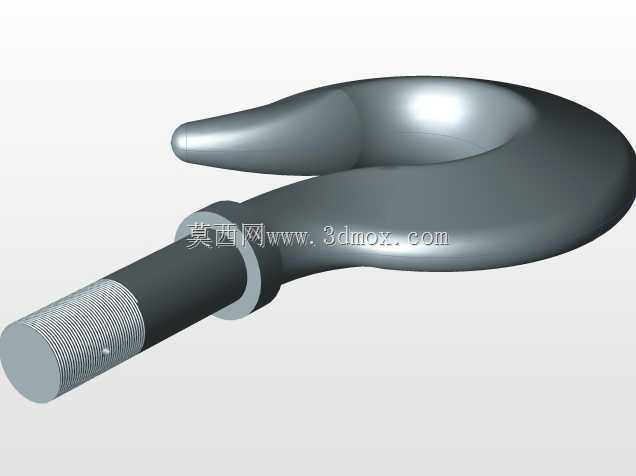

　　该吊钩构件主要面向桥式起重机、门式起重机、电动葫芦及固定式卷扬提升装置中的末端取物环节，用于在车间重型装配、钢材转运、模具吊装、港口料场吊运等工况下承接钢丝绳、链条或吊梁传递来的载荷。模型将钩体、直柄、轴肩和外螺纹段作为连续承载结构表达，重点还原吊钩在实际装配中与螺母、横梁、滑轮组架或吊具本体之间的连接关系。

　　从结构功能看，钩体采用大曲率开放钩形，钩尖向内收束并形成防脱导向轮廓，便于吊索、卸扣或吊环快速进入钩腔，同时在起升受力后使载荷尽量靠近钩体中性区域，降低偏载带来的附加弯矩。钩腔内侧曲面连续过渡，避免局部棱角切割吊带或钢丝绳；钩背外侧按受力路径逐渐加厚，使拉应力在弯曲段分布更均匀。钩体与直柄交汇处设置明显轴肩，安装时可作为轴向定位面，配合上方紧固件压紧吊具板件，限制吊钩在工作中上下窜动。

　　直柄末端的外螺纹用于与锁紧螺母或调节构件连接，螺纹区段长度决定了吊钩在横梁、夹板或回转座中的可调范围。工程布置时需要重点校核螺纹根部退刀位置、轴肩圆角和钩柄过渡区，因为这些区域在满载起升、急停制动及轻微斜拉时容易出现应力集中。模型中钩柄与钩喉之间采用平滑变截面过渡，而非简单圆柱拼接，这种处理更接近锻造吊钩的真实成形思路，也便于后续在有限元分析中观察最大主应力沿钩背、钩腔和柄部的传递路径。

　　外形尺寸与安装边界方面，直柄轴线与钩体弯曲中心构成吊装受力主线，装配空间不仅要容纳钩体回转，还应为吊索进出、钩口安全舌片安装及现场检查留下余量。钩尖与钩背之间的开口宽度决定可容纳的卸扣或索具规格，钩腔深度影响吊环在晃动工况下的脱钩风险；轴肩直径则关系到支承面压强，若穿过薄板吊梁，应增加垫板或加厚连接板，避免局部压陷。

　　建模时可将螺纹段用于表达装配关系，在详细工程图中再按标准螺纹标注牙型、公差和旋合长度；钩体曲面适合采用扫掠、放样与圆角连续构建，以保证钩喉、钩背和钩尖过渡光顺。实际设计还需结合额定起重量、安全系数、材料锻件等级及探伤要求，对危险截面进行强度核算，并在钩口处预留防脱装置安装位置，使吊钩既能满足快速挂取作业，又能在频繁升降、旋转和摆动环境下保持可靠承载。
