城市通勤自行车前轮辐条轮组结构

　　该轮组结构面向城市通勤、休闲骑行与短途代步场景，可作为整车前桥承载部件，也可用于轮组方案验证、装配干涉检查和维修教学。前轮在整车中承担转向导向、垂直载荷传递、制动反力承受以及路面冲击缓冲等任务，设计时需要同时兼顾轮圈刚性、辐条受力均匀性、花鼓安装兼容性和日常维护便利性。

　　从实际用途看，轮组位于前叉之间，通过花鼓轴心与前叉叉脚连接，骑行过程中轮胎接触地面，轮圈保持回转轨迹，辐条将花鼓处的载荷分散到整个轮圈周向。转向时，前叉带动花鼓轴心偏转，轮组随之前摆；经过颠簸路面时，轮胎、辐条张力和轮圈微小弹性变形共同吸收冲击，避免载荷集中在单一连接部位。若配置碟刹或轮缘制动结构，还需关注制动扭矩从制动界面向花鼓、辐条和轮圈的传递路径。

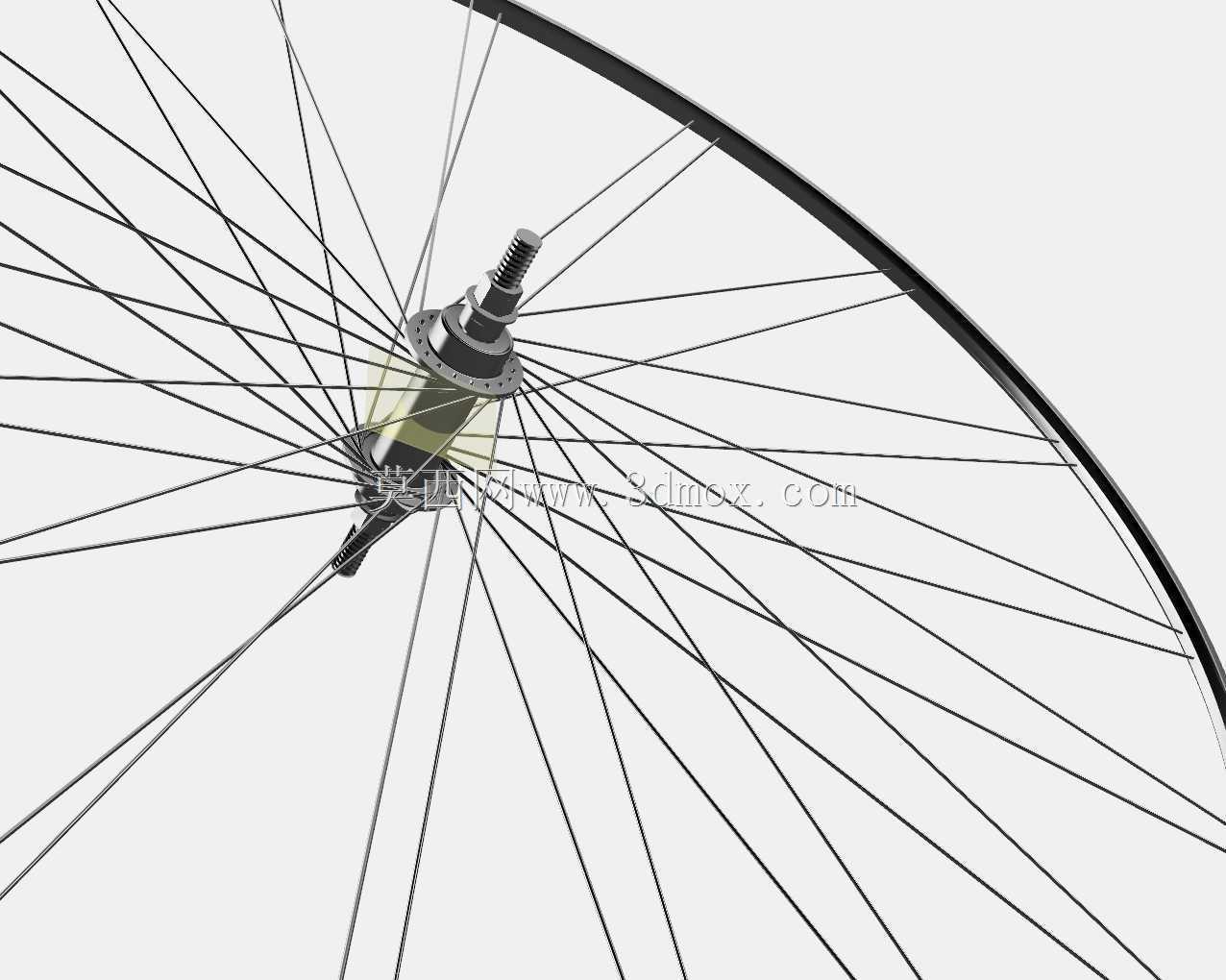

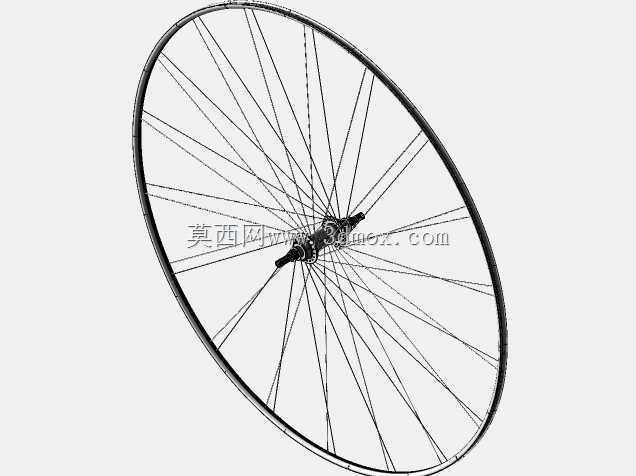

　　结构上，轮组主要由轮圈、辐条、花鼓、轴心、轴承位、安装螺纹及相关配合面组成。轮圈采用环形薄壁轮廓，外缘用于匹配轮胎，内缘通过均布的辐条孔与多根细辐条连接。辐条按交叉或近似放射方式布置，一端固定在轮圈孔位，另一端汇聚于花鼓法兰，形成空间张拉结构。这种布置能够让轮圈在受载时保持较高的径向支撑能力，同时通过辐条预紧提升侧向刚度，减少骑行中的偏摆和扭转松弛。

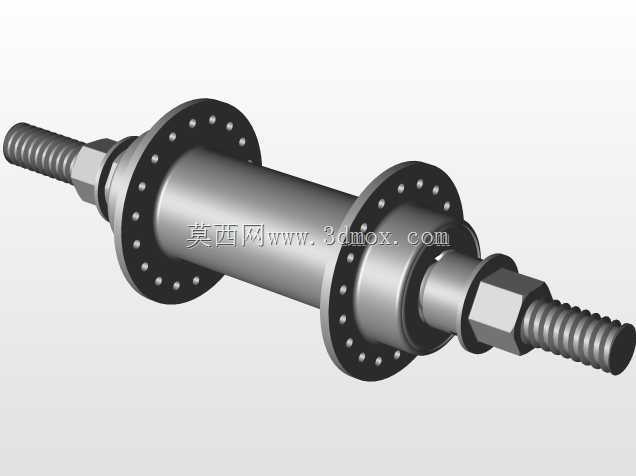

　　花鼓位于轮组中心，是回转支承与载荷传递的核心。其内部需要预留轴承安装空间，外部设置辐条法兰，端部轴心结构与前叉开档尺寸对应。建模时应重点控制花鼓法兰直径、法兰间距、轴心直径、螺纹段长度以及叉脚接触端面位置，这些边界直接决定轮组能否装入标准前叉。轮圈直径、胎座宽度和径向高度则影响轮胎选型、挡泥板间隙以及制动器安装位置。

　　设计思路上，轮组并非单纯追求零件数量少，而是通过细长辐条的张拉作用，把中心花鼓与外圈轮圈组合成稳定的受力闭环。辐条角度、孔位相位和交叉方式会改变轮组的侧向抗扭能力；法兰间距增大时，左右辐条形成更宽的支撑锥面，有利于提升转向和倾斜工况下的稳定性；轮圈截面则需要在轻量化与抗失稳之间取得平衡。

　　在三维建模过程中，可先建立轮圈中心回转路径与胎座基准，再按节圆阵列生成辐条孔和辐条实体，随后完成花鼓、轴心与轴承位的同轴约束。装配检查时应确认辐条与花鼓、轮圈之间无穿插，轮圈旋转包络不与前叉、制动件发生干涉，轴心端面和锁紧螺纹留有足够安装余量。该结构适合用于自行车零部件设计、轮组受力分析、装配演示以及维修拆装培训。
